图8-13所示为桑塔纳2000型轿车电动后视镜控制电路。图8-13中4个电动机分别调整右侧后视镜、左侧后视镜的左右转动及上下转动，所有电动机均由组合开关控制，该开关既可旋动，又可上下、左右拨动。

调整左侧后视镜左转，如图8-13所示。将左右选择开关M11拨到“L”位置，将左右调整开关M21拨到“左”位置。

电流流向：电源正极→熔丝S12→M21接线柱2（上）→1（右）→M11（左）1（上）→M11（左）1（下）→左侧左右电动机→M11（中）1（下）→M11（中）1（上）→M21（左）1→M21（上）1→搭铁，左侧镜面左转。

同理，左侧后视镜其他方向及右侧后视镜的调整与上述方法相同。

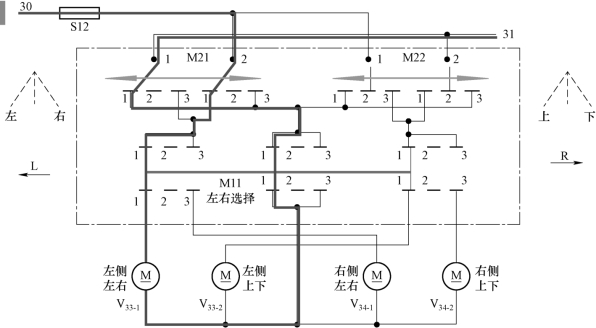

图8-13　桑塔纳2000型轿车电动后视镜控制电路

任务实施

电动后视镜的拆装

后视镜镜片的更换

1.电动后视镜常见故障诊断与排除(www.daowen.com)

当电动后视镜出现故障时，首先应检查熔丝、电路连接和搭铁情况，若仍不能排除故障，则检查开关和电动机。电动后视镜诊断表如表8-1所示。

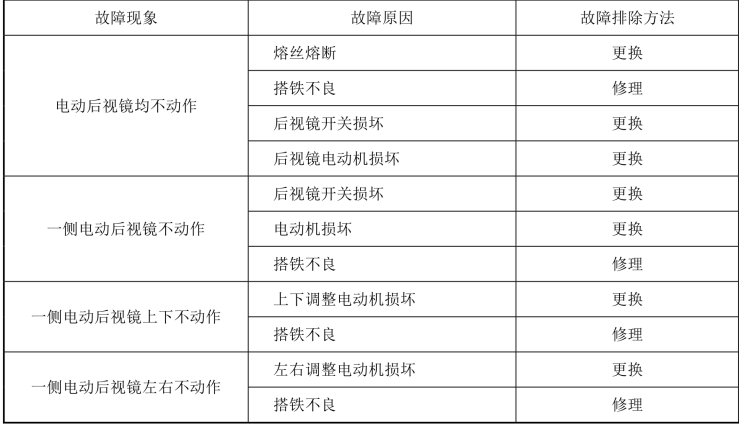

表8-1　电动后视镜诊断表

2.桑塔纳3000轿车故障诊断

图8-14所示为桑塔纳3000型轿车电动后视镜控制电路，电动后视镜无法操纵的故障检查过程如下：

（1）先检查熔丝S36有没有烧断。

（2）然后用万用表测后视镜开关总成有无故障。

（3）若开关完好，用12 V电源及跨接线检查电动机转动情况。

（4）若电动机正常，后视镜仍然不转，检查搭铁情况。

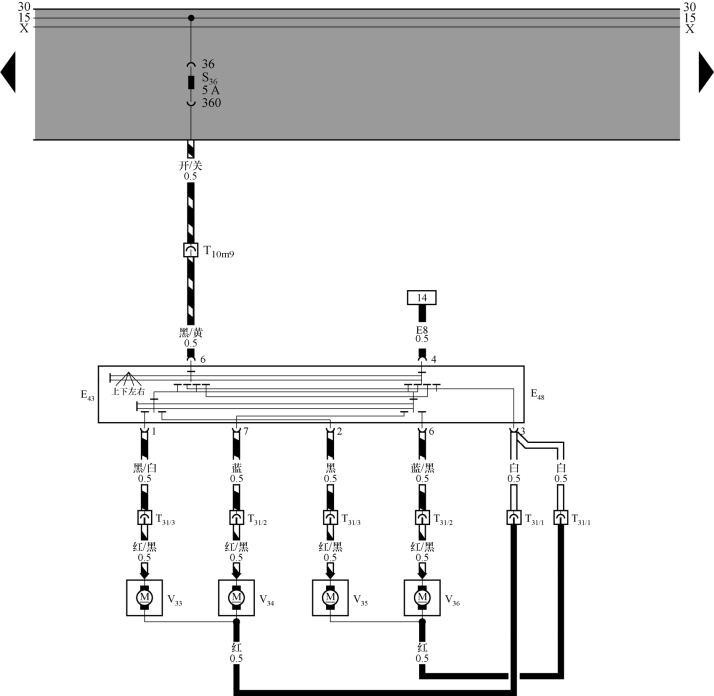

图8-14　桑塔纳3000型轿车电动后视镜控制电路
