风窗玻璃除霜装置的作用是在下雪天气温较低的情况下，清除风窗玻璃外的结霜或风窗玻璃内的水蒸气。

1.组成电路

电热式后风窗玻璃除霜装置电路如图8-9所示，它由一组平行的电阻丝组成，两端相连成并联电路，当供给两端电压，就可以加热玻璃达到除霜目的。

图8-9　电热式后风窗玻璃除霜装置电路

1—蓄电池；2—点火开关；3—熔丝；4—除霜开关；5—电热丝

后风窗除霜及进气预热装置

2.除霜装置工作原理

（1）图8-10所示为帕萨特B5轿车风窗除霜装置电路，它由开关E15控制。当开关E15闭合时，风窗电热丝Z1通电加热，将玻璃上冰霜除去。

（2）图8-11所示为除霜装置工作原理，迈腾轿车发动机运行时，打开后窗加热器开关，控制加热式后车窗继电器J9线圈通电，然后由车载电网控制单元J519给加热电热丝通电，进行加热除霜。

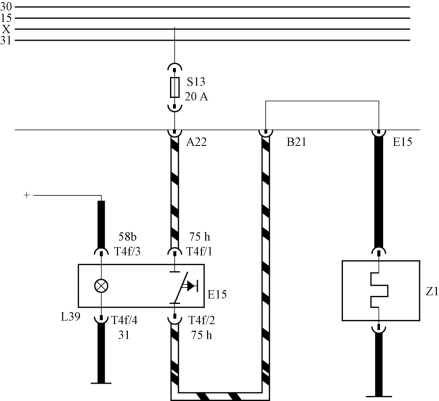

图8-10　帕萨特B5除霜装置电路

S13—熔丝；L39—开关指示灯；E15—除霜开关；Z1—风窗电热丝

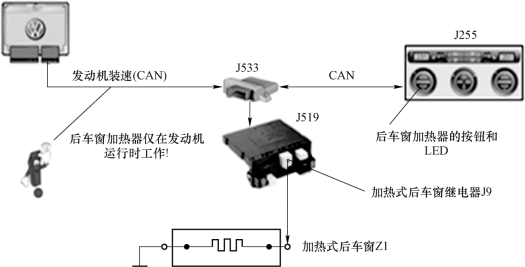

图8-11　除霜装置工作原理

任务实施

雨刮器总成的拆装

1.刮水器橡胶条的拆装

（1）用鲤鱼钳把刮水橡胶条被封住一侧的两块钢片钳在一起，从上面的夹子里取出，并把橡胶条连同钢片从刮水片其余的几个夹子里拉出。(www.daowen.com)

（2）把新的刮水橡胶条塞进刮水片下面的夹子里，并把它扎紧。

（3）把两块钢片插入刮水橡胶条的第一条槽口，对准橡胶条并进入槽内的橡胶条凸缘内。

（4）用鲤鱼钳把两块钢片与橡胶条重新钳紧，并插入上端夹子，使夹子两边的凸缘均进入刮水橡胶条的限位槽内。

2.刮水器和清洗装置的故障排除

刮水系统和风窗洗涤系统常见故障有各挡都不工作、个别挡位不工作、雨刷不能停在正确位置、所有喷嘴都不工作和个别喷嘴不工作等。

1）各挡都不工作

故障现象：接通点火开关后，刮水器开关无论置于哪一挡位，刮水器均不工作。

主要原因：熔丝烧断；刮水电动机或刮水器开关有故障；机械传动部分故障；线路断路或插接件松脱。

诊断与排除：首先检查熔丝是否熔断，插接件是否松脱，线路有无断路；然后检查开关是否正常；最后检查电动机及机械传动部分。

2）个别挡位不工作

故障现象：接通点火开关后，刮水器个别挡位（低速、高速或间歇挡）不工作，其余正常。

主要原因：刮水电动机或开关有故障；间歇继电器有故障；线路断路或插接件松脱。

诊断与排除：如果是高速或低速挡位不工作，可先检查该挡位对应的线路是否正常；然后检查开关是否正常；最后检查电动机电刷。如果是间歇挡不工作，应检查刮水器开关的间歇挡、所在线路及间歇继电器是否正常。

3）刮片不能停在正确位置

故障现象：开关断开或间歇工作时，刮片不能停在风窗底部。

主要原因：自动停位装置损坏；刮水器开关损坏；刮水臂调整不当；线路连接错误。

诊断与排除：首先检查刮水臂的安装是否正确；然后检查开关线路连接是否正确；最后检查自动停位机构的触片和滑片接触是否良好。

4）所有喷嘴都不工作和个别喷嘴不工作

故障现象：所有喷嘴都不工作和个别喷嘴不工作。

主要原因：洗涤电动机或开关损坏；线路断路或插接件松脱；洗涤液液面过低或连接管脱落；喷嘴堵塞。

诊断与排除：如果所有喷嘴都不工作，先检查洗涤液液面和连接管是否正常；然后检查洗涤泵电动机电路及插接件是否有断路及松脱处；最后检查开关和电动机是否正常。如果是个别喷嘴不工作，则是喷嘴堵塞或输液管路出现问题。
