1.倒车信号灯

倒车信号灯装于汽车尾部，由倒车灯开关控制。当变速杆拨到倒挡时，倒车灯点亮，来提示车后的行人或车辆注意安全。

倒车灯开关常安装在变速杆上，其结构如图6-47所示，钢球平时被倒车挡叉轴顶起，当把变速杆拨到倒车挡时，由于倒车开关中的钢球8被松开，在弹簧4的作用下，触点5闭合，将倒车信号电路接通，倒车灯亮，倒车信号电路如图6-48所示。

2.倒车蜂鸣器

倒车蜂鸣器是一种间歇发声的音响装置，图6-49所示为汽车上使用的倒车蜂鸣器电路，晶体管VT1、VT2组成无稳态电路，VT1、VT2只有两个暂时的稳定状态，VT1导通、VT2截止或者VT1截止、VT2导通，这两个状态周期地自动翻转，构成一个多谐振荡器，使VT3按照无稳态电路的翻转频率不断地导通与截止，为蜂鸣器提供断续电流并产生间歇发声。这类无触点倒车蜂鸣器电子控制器的应用已日益广泛。

图6-47　倒车灯开关的结构

1，2—接线柱；3—外壳；4—弹簧；5—触点；6—膜片；7—底座；8—钢球

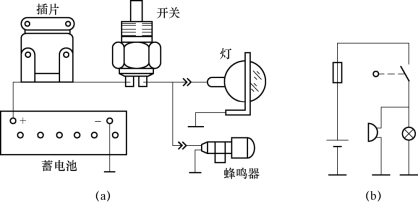

图6-48　倒车信号电路

（a）示意图；（b）原理图

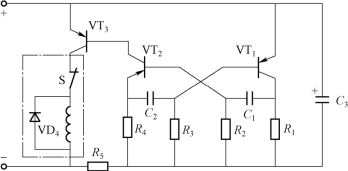

图6-49　倒车蜂鸣器电路(www.daowen.com)

除倒车蜂鸣器外，蜂鸣器还会安装在仪表板或仪表台内，可以发出声音，对驾驶员进行警告或提醒，如大灯忘关、钥匙忘拔、门没锁好等信息。

3.倒车语音报警装置

随着集成电路技术的发展，在汽车倒车电路中已广泛应用了集成电路语音报警器装置，当汽车倒车时，语音报警器能重复发出“请注意，倒车！”等声音，以此提醒过往行人避让车辆而确保车辆安全倒车。

4.倒车雷达系统

倒车雷达的安装位置如图6-50所示，倒车雷达系统由倒车雷达侦测器、控制器、蜂鸣器等组成。倒车雷达系统的工作原理如图6-51所示，倒车雷达一般采用超声波测距原理，当驾驶员挂倒挡进行倒车时，在倒车雷达ECU的控制下，由安装在后保险杠上的测距传感器发射超声波信号，当遇到障碍物时，产生反射波信号，控制器利用发射波与反射波之间的延迟时间计算出障碍物离车尾的距离，若达到报警位置，倒车雷达ECU就控制倒车蜂鸣器发出警示信号，而且距离障碍物越近，蜂鸣器发出报警声音的频率越快。

图6-50　倒车雷达的安装位置

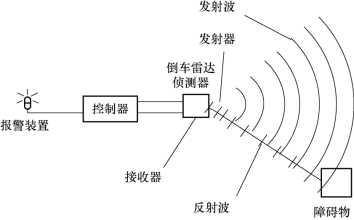

图6-51　倒车雷达系统的工作原理

倒车雷达系统工作过程如下：（1）当挂倒挡时，倒车雷达系统开始工作，若汽车与障碍物相距1.6 m以上，则发出“嘟嘟”的声音，表明该系统状态良好。（2）当汽车与障碍物相距1.6 m时，可听到间歇报警声。距离障碍物越近，声音越局促。当距离小于0.2 m时，则发出连续的报警声。倒车雷达工作过程示意如图6-52所示。

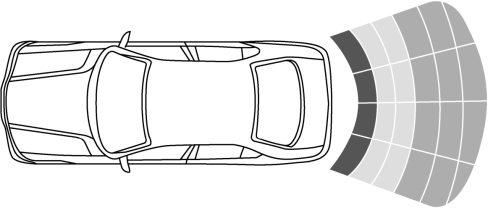

图6-52　倒车雷达工作过程示意
