汽车起动机的构成和型号

时间:2023-08-24 理论教育 版权反馈
【摘要】:起动机的组成如图4-2所示。不同类型的汽车上使用的起动机尽管形式不同,但其直流电动机部分基本相似,主要的区别在于传动机构和控制装置。表4-1起动机功率等级代号例如,QD124型表示额定电压为12 V,功率为1~2 kW,第四次设计的起动机。

汽车起动机的构成和型号

起动机的组成如图4-2所示。

1.起动机的组成

起动机由直流电动机、传动机构和控制装置三大部分组成。

(1)直流起动机:用于将蓄电池输入的电能转换为机械能,产生电磁转矩。汽车起动机一般均采用直流串励式电动机,“串励”是指电枢绕组与磁场绕组串联。

起动机的功用及型号

图4-2 起动机的组成

1—驱动机构外壳;2—拨叉;3—电磁开关;4—励磁线圈;5—电刷;6—电刷弹簧;7—外壳;8—电枢;9—起动机离合器;10—驱动齿轮

(2)传动机构:其作用是在发动机起动时,使起动机的驱动齿轮与飞轮齿圈啮合,将电动机的转矩传递给发动机曲轴;在发动机起动后,又能使起动机驱动齿轮与飞轮齿圈脱离。

(3)控制装置:又称电磁开关,其作用是接通和切断电动机与蓄电池之间的电路;对于某些汽油发动机,还兼有在起动时短路点火线圈附加电阻的作用。

不同类型的汽车上使用的起动机尽管形式不同,但其直流电动机部分基本相似,主要的区别在于传动机构和控制装置。(www.daowen.com)

2.起动机的型号

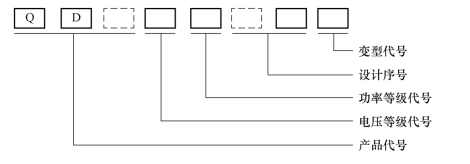

国产起动机的型号表示如下:

(1)产品代号:起动机的产品代号QD、QDJ、QDY分别表示起动机、减速起动机及永磁起动机。

(2)电压等级代号:用一位阿拉伯数字表示,l表示12 V;2表示24 V;6表示6 V。

(3)功率等级代号:用一位阿拉伯数字表示,其含义如表4-1所示。

(4)设计序号:按产品设计先后顺序,以一位或两位阿拉伯数字表示。

(5)变型代号:在主要电器参数和基本结构不变的情况下,一般电器参数的变化和某些结构改变称为变型,以大写字母A、B、C等表示。

表4-1 起动机功率等级代号

例如,QD124型表示额定电压为12 V,功率为1~2 kW,第四次设计的起动机。
