1.解放CA1092型汽车电源电路（见图3-24）

该车型电路由JF152D或JF1522A型交流发电机、JF106型晶体管电压调节器和6-QA-100型干荷电蓄电池组成。

（1）充电指示灯电路：蓄电池“ + ”极→起动机电源接线柱→30 A熔断丝→电流表→点火开关→充电指示灯→组合继电器L接线柱→常闭触点K2→搭铁→蓄电池“-”极。

（2）他励时，发电机磁场绕组电路：蓄电池“ + ”→起动机电源接线柱→30 A熔断丝→电流表→点火开关→5 A熔断丝→发电机F2接线柱→磁场绕组→发电机F1接线柱→调节器F接线柱→搭铁→蓄电池“-”极。

（3）自励时，充电指示灯通过K1触点电源短路，发电机磁场绕组电路：发电机B接线柱→点火开关→5 A熔断丝→发电机F2接线柱→磁场绕组→发电机F1接线柱→调节器F接线柱→搭铁→蓄电池“-”极。

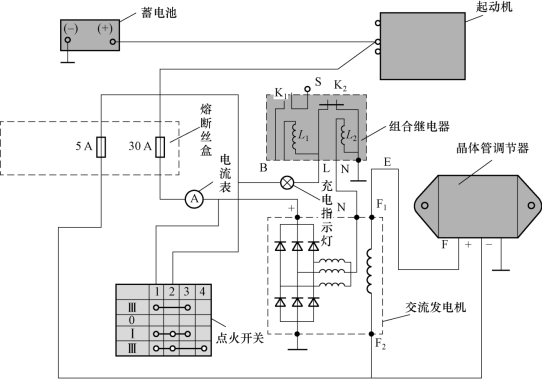

图3-24　解放CA1092型汽车电源电路(www.daowen.com)

2.桑塔纳系列轿车电源系统电路（见图3-25）

（1）发电机电压低于蓄电池电压时，充电指示灯及发电机磁场绕组线路：蓄电池正极→中央线路板单端子插座P端子→中央线路板内部线路→中央线路板单端子插座P端子→点火开关30端子→点火开关→点火开关15端子→电阻R2和充电指示灯→二极管→中央线路板A16端子→中央线路板内部线路→中央线路板D4端子→单端子连接器T1→交流发电机D + 端子→发电机的磁场绕组→电子电压调节器大功率晶体管→搭铁→蓄电池负极（他励）。

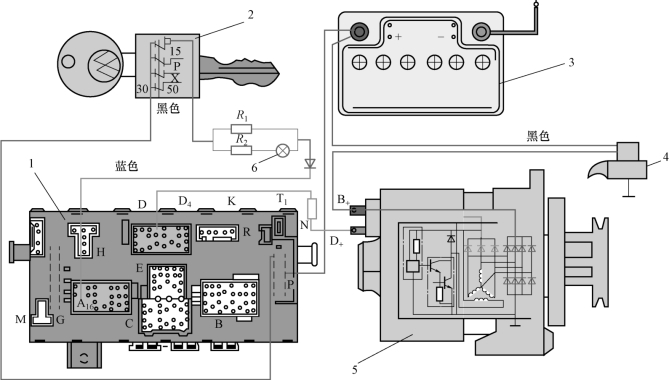

图3-25　桑塔纳系列轿车电源系统电路

1—中央线路板；2—点火开关；3—蓄电池；4—起动机；5—整体式交流发电机；6—充电指示灯

（2）发电机电压高于蓄电池电压时，充电指示灯电源短路，发电机磁场绕组线路：交流发电机D + 端子→发电机的磁场绕组→电子电压调节器大功率晶体管→搭铁（自励）。
