交流发电机一般由转子、定子、整流器、端盖、风扇、带轮等组成。JF132型交流发电机组件如图3-2所示。

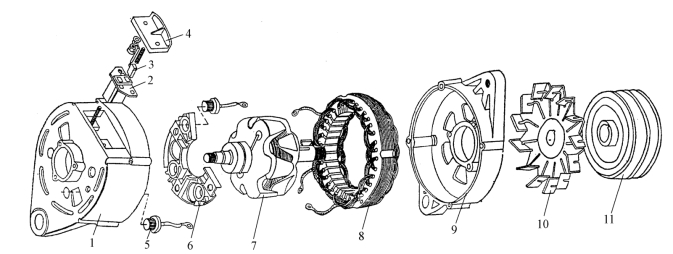

图3-2　JF132型交流发电机

1—后端盖；2—电刷；3—电刷架；4—电刷弹簧压盖；5—硅二极管；6—散热板；7—转子；8—定子总成；9—前端盖；10—风扇；11—皮带轮

1.转子

转子的功用是产生旋转磁场。转子由爪极、磁轭、磁场绕组、集电环、转子轴组成，如图3-3所示。

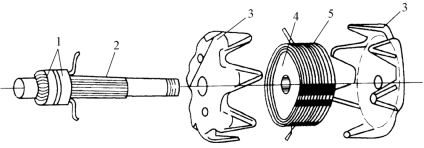

图3-3　转子

1—集电环；2—转子轴；3—爪极；4—磁轭；5—磁场绕组

转子轴上压装着两块爪极，两块爪极各有六个鸟嘴形磁极，爪极空腔内装有磁场绕组（转子线圈）和磁轭。集电环由两个彼此绝缘的铜环组成，集电环压装在转子轴上并与轴绝缘，两个集电环分别与磁场绕组的两端相连。当两集电环通入直流电时（通过电刷），磁场绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为N极，另一块被磁化为S极，从而形成六对相互交错的磁极。当转子转动时，就形成了旋转的磁场。

2.定子

定子的功用是产生交流电。定子由定子铁芯和定子绕组组成，如图3-4所示。

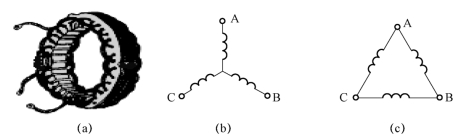

图3-4　定子及线圈接法

（a）定子；（b）星形接法；（c）三角形接法

定子铁芯由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁芯的槽中。定子绕组有三相，三相绕组采用星形接法或三角形接法，都能产生三相交流电。三相绕组必须按一定要求绕制，才能使之获得频率相同、幅值相等、相位互差120°的三相电动势。(www.daowen.com)

3.整流器

交流发电机整流器的作用是将定子绕组的三相交流电变为直流电，交流发电机的整流器一般是由6只硅整流二极管组成的三相全波桥式整流电路，它分为正二极管（中心引线为正极）和负二极管（中心引线为负极），6只整流管分别压装（或焊装）在两块板上，如图3-5所示。

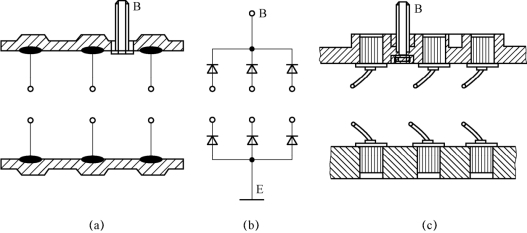

图3-5　二极管安装示意

（a）焊接式；（b）电路图；（c）压装图

在正整流板上有一个输出接线柱B（发电机的输出端）。负整流板直接搭铁，负整流板和壳体相连接。

4.端盖

端盖一般分两部分（前端盖和后端盖），起固定转子、定子、整流器和电刷组件的作用。端盖一般用铝合金铸造，一是可有效地防止漏磁，二是铝合金散热性能好。

5.电刷总成

后端盖上装有电刷组件，由两只电刷、电刷架和电刷弹簧组成，如图3-6所示。电刷的作用是将电源通过集电环引入磁场绕组。电刷的材料是石墨。

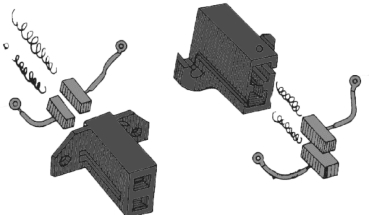

图3-6　电刷架的结构

6.风扇及传动带轮

发电机工作时，风扇对发电机进行强制通风冷却。发电机后端盖上有进风口，前端盖上有出风口。当风扇与皮带轮一起旋转时，空气高速流过发电机内部，从而进行强制通风冷却。

风扇一般用低碳钢板冲压而成，皮带轮一般用铸铁或铝合金铸造而成。
