柱平法施工图是在柱平面布置图上，采用截面注写方式或列表注写方式，表示柱的截面尺寸和配筋等具体情况的平面图。它主要表达了柱的代号、平面位置、截面尺寸、与定位轴线的几何关系和配筋等内容。

（一）柱的列表注写方式

列表注写方式是指在柱平面布置图上，分别在同一编号的柱中选择一个或几个截面标注与轴线的关系、几何参数代号，通过列表注写柱号、柱段起止标高、几何尺寸与配筋具体数值，并配以各种柱截面形状及其箍筋类型图说明箍筋形式的方式，如图12-5所示。

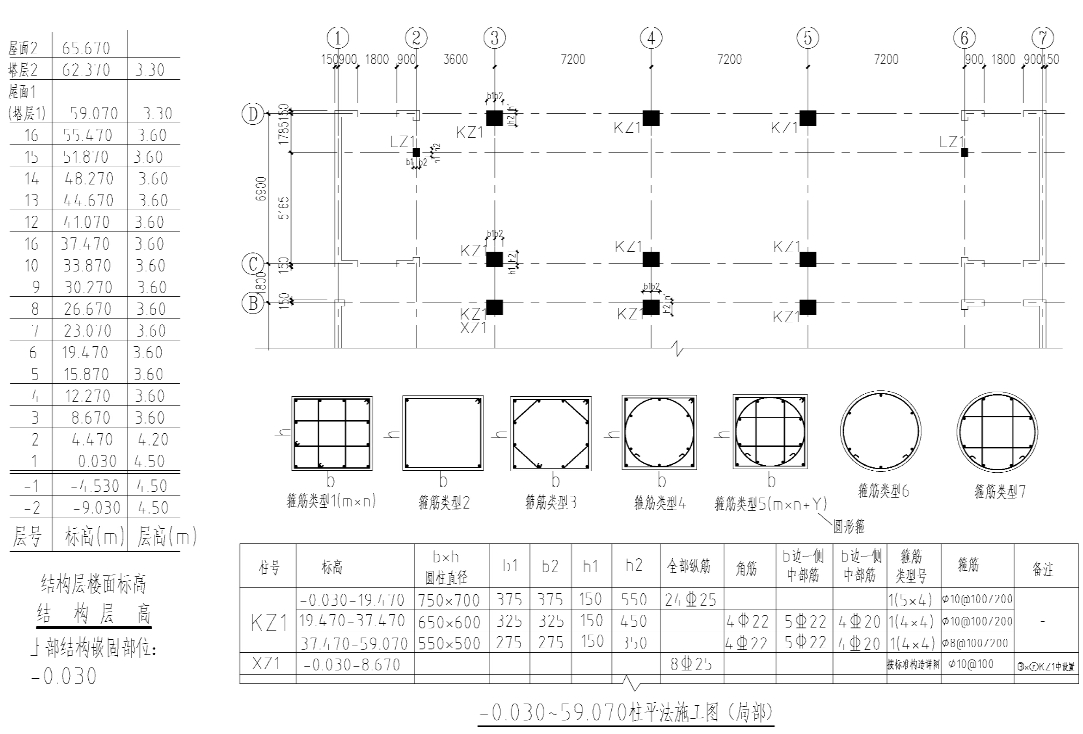

图12-5　柱平法施工图（列表注写法）

1.柱的编号

柱编号由类型代号和序号组成，且符号应符合表12-6的规定。

表12-6　柱编号规定

2.各柱段的起止标高

自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。

3.柱截面尺寸及其与定位轴线的关系

对于矩形柱，注写截面尺寸b×h及与轴线关系的几何参数代号b1、b2和h1、h2的具体数值。其中，b＝b1＋b2，h＝h1＋h2。对于圆柱，表中b×h一栏改用在圆柱直径数字前加D标识。

4.柱纵筋

当柱纵筋直径相同，各边根数也相同时，将纵筋写在“全部纵筋”一栏中；除此之外纵筋一般分角筋、截面b边中部钢筋和h边中部钢筋，分别注写（采用对称配筋的可仅注写一侧中部钢筋，对称边省略不写）。当为圆柱时，表中角筋一栏注写全部纵筋。

5.箍筋类型号及箍筋肢数

箍筋类型号表示两个内容，一是箍筋类型编号1，2，3，…；二是箍筋的肢数，注写在括号里，前一个数字表示沿b方向的肢数，后一个数字表示沿h方向的肢数。

6.箍筋

包括钢筋级别、直径与间距。标注时，用斜线“/”区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距。当箍筋沿全高为一种间距时，则不使用“/”。(www.daowen.com)

例如：Φ10＠100/200表示箍筋为HPB300级钢筋，直径为10 mm，加密区间距为100mm，非加密区间距为200mm。

（二）柱的截面注写方式

柱平法施工图截面注写方式与柱平法施工图列表注写方式大致相同，不同的是在施工平面布置图中同一编号的柱选出一根柱为代表，在原位置上按比例放大到能清楚表示轴线位置和详尽的配筋为止，它代替了柱平法施工图列表注写方式的截面类型和柱表；另外一个不同是截面注写方式需要每个柱段绘制一个柱平法施工图，而列表注写方式不用。

截面注写方式适用于各种结构类型，采用截面注写方式时，在柱截面配筋图上直接引注的内容有柱编号、柱高（分段起止高度）、截面尺寸、纵向钢筋及箍筋。

（1）柱编号。柱编号由柱类型代号和序号组成，同列表注写方式。例如，KZ1。

（2）柱高。此项为选注值。当需要注写时，可以注写为该段柱的起止层数，也可以注写为该段柱的起止标高。

（3）截面尺寸。同列表注写。

（4）纵向钢筋。当纵筋为同一直径时，无论为矩形截面还是圆形截面，均注写全部纵筋。当矩形截面的角筋与中部筋直径不同时，按“角筋＋b边中部筋＋h边中部筋”的形式注写，例如，425＋1022＋1022表示角筋为425，b边中部筋为1022（每边522），h边中部筋为1022（每边522）。

（5）箍筋，包括钢筋级别、直径与间距。当圆柱采用螺旋箍时，需在箍筋前加“L”，箍筋的肢数及复合方式在柱截面配筋图上表示。当为抗震设计时，用“/”区分箍筋加密区与非加密区长度范围内箍筋的不同间距；当箍筋沿柱全高为一种间距时（如柱全高加密的情况），则不使用“/”。

（三）柱平法施工图的识读示例

1.柱平法施工图列表注写方式的识读示例

柱平法施工图列表注写方式的识读要结合图、表进行。下面以图12-5中的KZ1为例，介绍其识读方法。

从图中查明柱KZ1的平面位置及与轴线的关系，然后结合图、表进行阅读。可以看出，该柱分3个标高段，-0.030～19.470m为第1个标高段，柱的断面为750mm×700mm。b方向中心线与轴线重合，左右都为375mm。h方向偏心，h1为150mm，h2为550mm。全部纵筋为24根25的HRB400级钢筋。箍筋选用类型号1（5×4），表示箍筋类型编号为1，箍筋肢数沿b方向为5肢，沿h方向为4肢。加密区的箍筋为10＠100的HPB300钢筋，等间距间隔100mm。非加密区为10＠200的HPB300钢筋，等间距间隔200mm。

19.470～37.470m为第2个标高段，柱的断面为650mm×600mm。b方向中心线与轴线重合，左右都为325mm。h方向偏心，h1为150mm，h2为450mm。四个大角钢筋为4根22的HRB400级钢筋。b边一侧中部钢筋为5根22的HRB400级钢筋，即b边两侧中部钢筋共配10根直径为22的HRB400钢筋。h边一侧中部钢筋为4根20的HRB400钢筋，即h边两侧中部钢筋共配8根直径为20的HRB400钢筋。故在19.470～37.470m范围内一共配有22的HRB400级钢筋14根和20的HRB400级钢筋8根。箍筋选用类型号1（4×4），表示箍筋类型编号为1，沿b方向为4肢，沿h方向也为4肢，箍筋的配置同第一个标高段。

37.470～59.070m为第3个标高段，柱的断面为550mm×500mm，其平法识读同第1，2段，不再赘述。

2.柱平法施工图截面注写方式的识读示例

以图12-6中的KZ1为例，介绍柱平法施工图截面注写方式的阅读方法。

可以看出，在同一编号的框架柱KZ1中选择1个截面放大，直接注写截面尺寸和配筋数值。该图表示的是19.470～37.470m标高段的柱的断面尺寸及配筋情况。其他均与列表注写方式和常规的表示方法相同，不再赘述。
