《建筑构造与识图》基础详图

时间:2023-08-23 理论教育 版权反馈
【摘要】:基础详图表示基础的形状、大小、材料、构造和埋置深度,是基础施工的重要依据。(四)基础详图识图示例基础详图由平面图和剖面图组成。平面图表示各种类型基础的平面尺寸及与定位轴线的关系;剖面图表示基础底面和顶面标高,底板横向筋和纵向筋的种类、直径、间距,垫层厚度、材料及基础断面形状等。详图平面图以基础编号命名,剖面图与详图中心线上的剖切符号对应,比例为1∶50。

《建筑构造与识图》基础详图

(一)基础详图的形成与作用

基础详图是将基础垂直切开所得到的断面图,结构相同的只须绘制一个,结构不同的应分别编号绘制。对独立基础,有时还附一张单个基础的平面图;对柱下条形基础,也可采用只画一个的简略画法。基础详图表示基础的形状、大小、材料、构造和埋置深度,是基础施工的重要依据。

(二)基础详图的图示内容

基础详图的图示内容如下:

(1)基础断面的形状、尺寸、材料以及配筋;

(2)室内外地面标高及基础底面的标高;

(3)基础梁或圈梁的尺寸及配筋;

(4)垫层的尺寸及做法;

(5)施工内容的有关补充说明。

(三)基础详图的图示要求

基础详图的图示要求如下:

(1)图名为剖断编号或基础代号及其编号,如1-1或J1;

(2)定位轴线及其编号与对应基础平面图一致;(www.daowen.com)

(3)不同构造的基础应分别画出其详图。当基础构造相同而仅部分尺寸不同时,也可用一个详图表示,但须标出不同部分的尺寸;

(4)基础断面图的边线一般用粗实线画出,断面内应画出材料图例;若是钢筋混凝土基础,则只画出配筋情况,不画出材料图例。

(四)基础详图识图示例

基础详图由平面图和剖面图组成。平面图表示各种类型基础的平面尺寸及与定位轴线的关系;剖面图表示基础底面和顶面标高,底板横向筋和纵向筋的种类、直径、间距,垫层厚度、材料及基础断面形状等。

现以某工程基础详图为例(图12-4),介绍基础详图施工图的识读方法。

(1)查看图名、比例。详图平面图以基础编号命名,剖面图与详图中心线上的剖切符号对应,比例为1∶50。

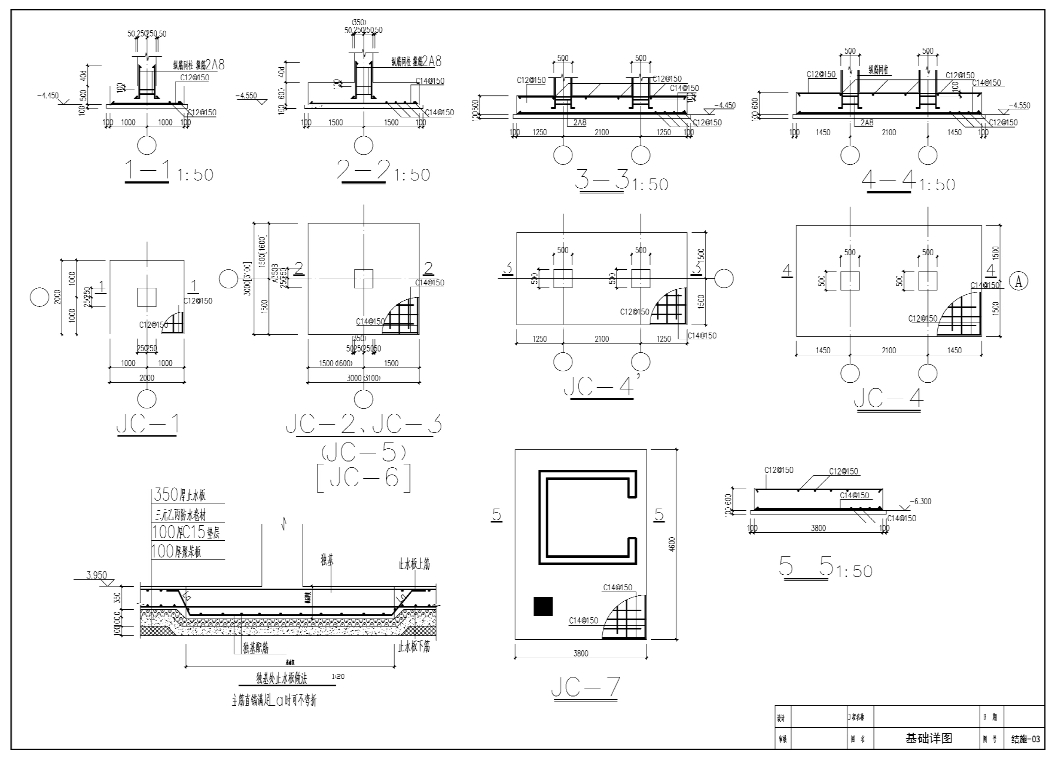

图12-4 基础详图

(2)识读基础的形状、大小及材料。以JC1为例,该基础为矩形独立基础,其基础底面尺寸为2 000mm×2 000mm,框架柱截面尺寸为500mm×500mm,轴线位于其中心线上。

(3)识读基础各部位的标高及垫层厚度,计算基础的埋置深度。从JC1剖面图可知基础的底标高为-4.450,基础高度为500mm,基础底面设有100mm厚的C15混凝土垫层,每边超出基础底面100mm。

(4)识读基础的配筋情况。JC1在基础底部配有12钢筋,双向间距均为150mm,竖向钢筋与上部框架柱的钢筋相同,基础内设两道矩形封闭箍筋2Φ8(非复合箍)。JC4因为是双柱独立基础,因此基础在双层双向均配有钢筋。

(5)识读基础梁或底板的尺寸及配筋情况。该基础布置形式无基础梁,但布置了厚度为350mm的底板,在详图中可了解到底板的具体做法为:最底下铺设100mm厚聚苯板,然后浇筑100mm厚C15垫层,再铺设三元乙丙防水卷材,最后浇筑350mm厚C30混凝土。
