（一）基础平面图的形成和作用

用一个水平剖切平面沿建筑底层地面下一点剖切建筑，将剖切平面上面的部分去掉，并移去回填土所得到的水平投影图，称为基础平面图。它主要表达基础的平面位置、形式及其种类，是基础施工时定位、放线、开挖基坑的依据。

（二）基础平面图的图示内容

基础平面图的图示内容如下：

（1）基础的尺寸和标高，基础底面形状、大小及其与轴线的关系；

（2）基础、柱、构造柱的水平投影的位置和编号；

（3）基础构件配筋情况；

（4）与基础详图相对应的剖切索引符号；

（5）施工内容的有关补充说明。

（三）基础平面图的图示要求

基础平面图的图示要求如下：

（1）图名、比例一般与对应建筑平面图一致，如1∶100；

（2）定位轴线及编号、轴线尺寸须与对应建筑平面图一致；(www.daowen.com)

（3）在基础平面图中只须画出基础墙、基础梁、柱以及基础底面的轮廓线；

（4）基础墙、基础梁的轮廓线为粗实线，基础底面的轮廓线为细实线，柱子的断面一般涂黑，基础细部的轮廓线通常省略不画，各种管线及其出入口处的预留孔洞用虚线表示。

（四）基础平面图识图示例

阅读基础平面图时，要看基础平面图与建筑平面图的定位轴线是否一致，注意了解墙厚、基础宽、预留洞的位置及尺寸、剖面及剖面的位置等。

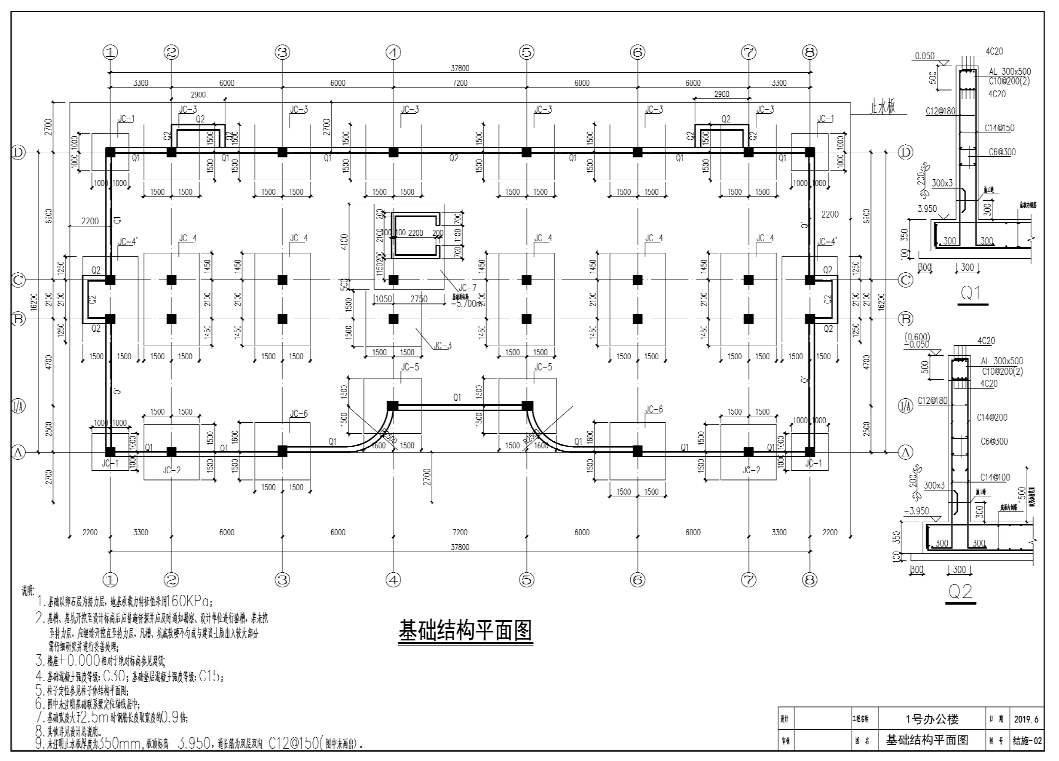

现以某工程基础结构平面图为例（图12-3），介绍基础平面图识读方法。

（1）查看图名、比例。由图可知该图为某项目的基础平面图，比例为1∶100。

（2）与建筑平面图对照，校核基础平面图的定位轴线。定位轴线与建筑平面图轴线相一致，基本处于基础的中轴线。

（3）根据基础的平面布置，明确结构构件的种类、位置、代号及基础的平面尺寸。从图中可以了解到该建筑的基础为独立基础，由于受力等不同，基础的底面尺寸也不同，为了便于区别，每个基础都进行了编号，从J-1至J-7。各基础底面尺寸也为2 000 mm×2 000mm（JC1）～3 000mm×5 000mm（JC4）不等。

图12-3　基础结构平面图

（4）读柱、地下室外墙和底板。图中涂黑的矩形为框架柱，四周外围用地下室外墙Q1和Q2连成封闭的地下室空间，横向两侧各扩展2 200mm，纵向两侧各扩展2 700mm为止水板边线，同时作为地下室底板。

（5）阅读基础施工说明，明确基础的施工要求、用料。从文字说明中可知，该基础混凝土强度为C30，垫层为C15，地下室底板的厚度为350mm，钢筋布置为双层双向12＠150。
