现以本章实例的外墙身详图（图11-29）和楼梯详图（图11-30、图11-31）为例，说明剖面图的识图方法。

（一）外墙身详图

外墙身详图是建筑详图之一，也称为墙身大样图，它的绘图比例一般为1∶20。实际上它是建筑剖面图的有关部位的局部放大图。

外墙剖面详图主要表达墙身与地面、楼面和屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水和明沟的尺寸、材料和做法等构造情况，是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算等的重要依据。有时在外墙剖面详图上引出分层构造，注明楼地面、屋顶等的构造情况，而在建筑剖面图中省略不标，识图方法如下。

（1）识读图名、比例。该图为墙身大样图（一）（即外墙身详图），比例为1∶20，因该详图并未在平面图中索引，因此图号也只是按详图的顺序进行编号。

（2）识读墙体的尺度。该图墙体外侧未设保温层，外侧中实线反映了抹灰层，抹灰厚度具体见首页图建筑设计说明。墙体不包括抹灰层的厚度为240mm，定位轴线位于墙体中央。

（3）识读走廊栏杆处节点构造。由图可知二至五层走廊处栏杆采用彩色铝合金栏杆，高度为1 050mm，六层栏杆为实心砌体栏杆，具体可见图11-29中的栏杆立面详图。

（4）识读门窗构造。由图可知房间的门高度为2 700mm，门窗过梁为钢筋混凝土矩形过梁，距上部楼板高度为900mm。

（5）识读楼板层构造。楼板的承重层为现浇钢筋混凝土板，与框架梁整浇为一体。走廊地面比室内低50mm，并向室外方向找坡1%，在外墙处做成走廊集水沟。地面及天棚做法未具体标注，见首页图建筑设计说明。

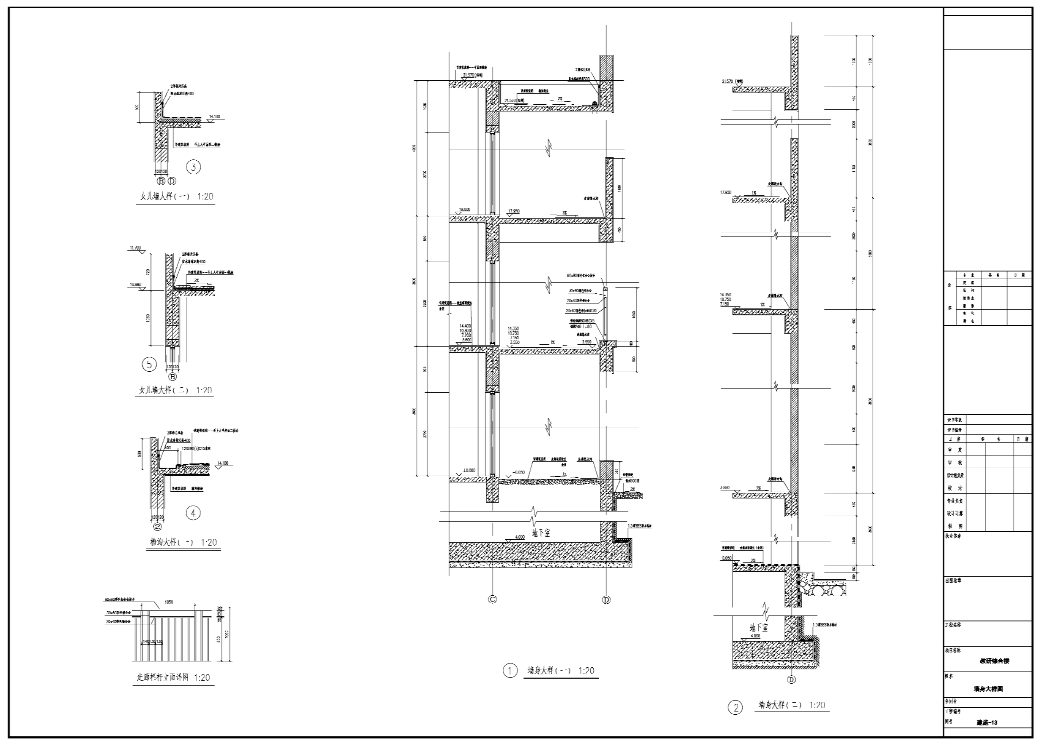

图11-29　外墙身详图

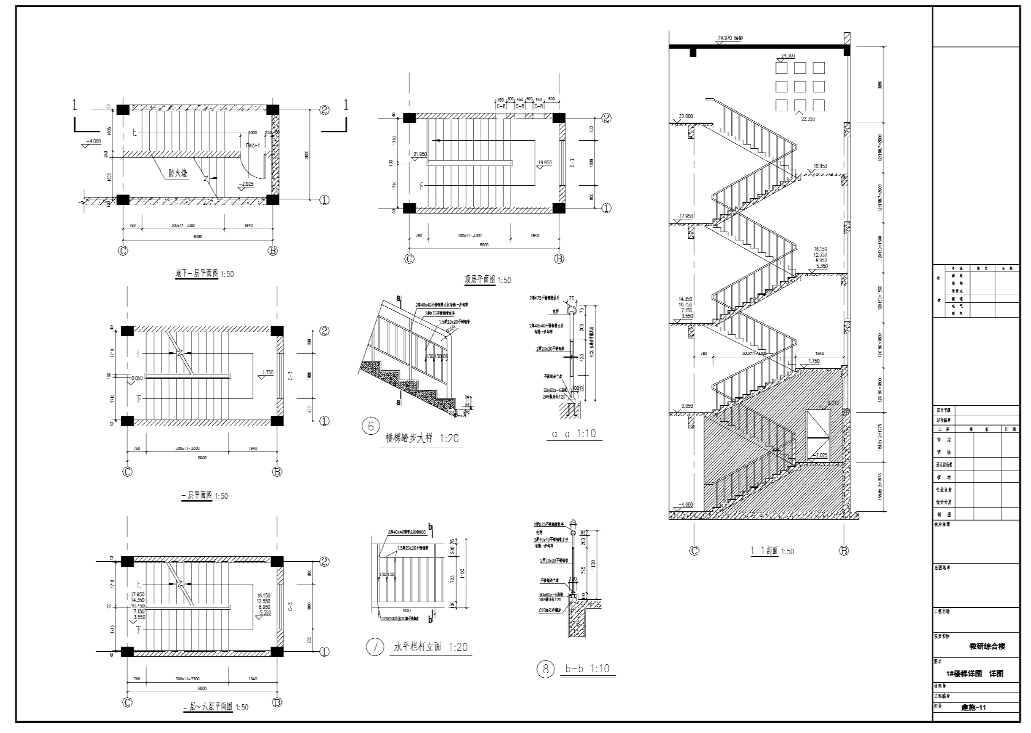

图11-30　1#楼梯详图

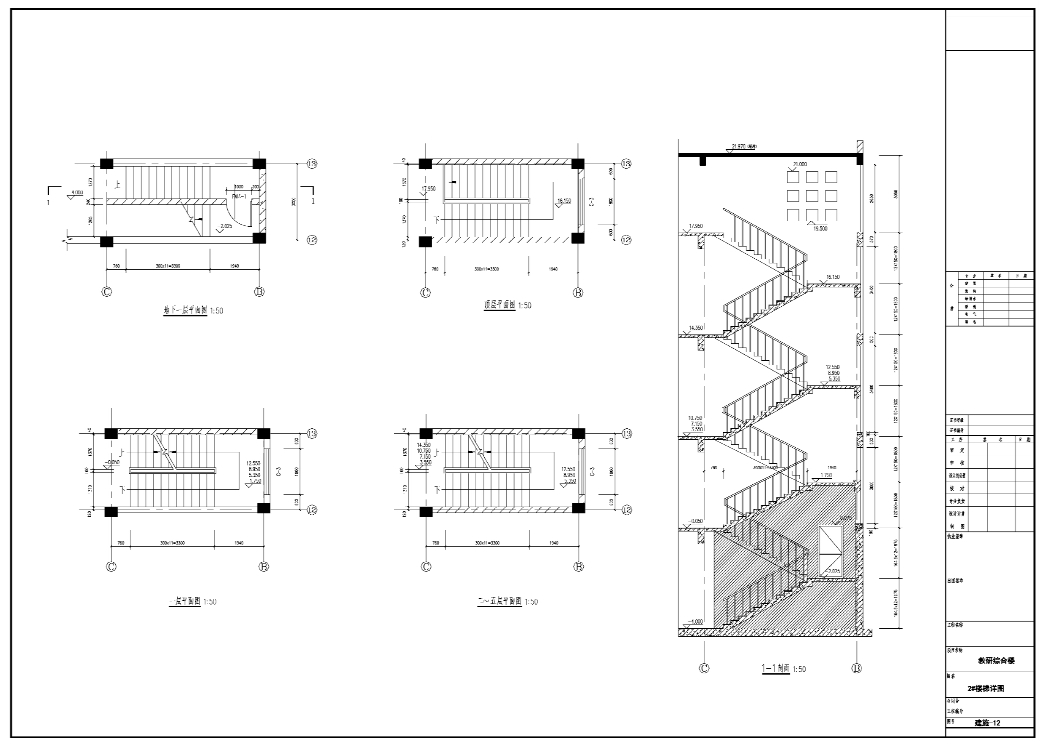

图11-31　2#楼梯详图

（6）了解屋顶及檐口部分构造。从图中可知屋顶的结构标高为21.97m，做法未具体标注，见首页图建筑设计说明。屋顶上部设有女儿墙，屋面排水方式采用檐沟有组织排水，找坡2%，泛水高度为300mm，檐沟具体做法详见首页图建筑设计说明。

（二）楼梯详图(www.daowen.com)

楼梯详图就是楼梯间平面图及剖面图的放大图。它主要反映楼梯的类型、结构形式、各部位的尺寸及踏步、栏板等装饰做法。它是楼梯施工、放样的主要依据，一般包括楼梯平面图、剖面图和节点详图。现以1#楼梯平面图和剖面图（图11-30）为例说明其识图方法。

1.楼梯平面图

（1）识读图名及比例。图中共分地下一层平面图、一层平面图、二至六层（标准层）平面图和顶层平面图，比例均为1∶50。

（2）识读楼梯在建筑平面图中的位置及有关轴线的布置。从平面图中可知该建筑物有两部楼梯，从所绘楼梯平面图中可知此楼梯位于横向①—②轴和纵向Ⓑ—Ⓒ轴线之间。

（3）识读各层平面图中不同梯段的投影形状。在地下一层平面图中，只有一个被剖切到梯段，注有“上”字的长箭头并以45°细折断线表示其断开位置，并在楼梯井位置砌筑了防火墙，在休息平台处用防火门分隔开。在一至六层平面图中，既要画出被剖切到的向上走的梯段（即画有“上”的长箭头），还要画出该层向下走的完整梯段（即画有“下”的长箭头）、楼层平台、中间平台及平台向下的梯段，这部分楼梯段与被剖切到楼梯投影重合，以45°折断线为分界。在顶层平面图中，由于剖切位置在水平扶手之上，在图中绘出两段完整的梯段和楼梯平台，只有一个注有“下”的长箭头。

（4）识读楼梯间、梯段、梯井、休息平台等处的平面形式和尺寸以及楼梯踏步的宽度、数量。该楼梯间平面为矩形，其开间尺寸为3 600mm，进深尺寸为6 000mm。地下一层梯段净宽为1 555mm，两个梯段中间防火墙宽度为240mm，地上层梯段净宽为1 670mm，梯段井宽为100mm，第一个踏步前缘线到C轴的距离为760mm，中间平台宽度为1 940mm。由于每个梯段最后一个踏步与平台重合，所以平面图上梯段踏面投影数比梯段的踏步个数少一个，一层平面图中标注300mm×11＝3 300mm，表示第一梯段踏步宽度（也叫做踏面宽度）为300mm，踏步个数为11＋1＝12个（也是踏步的踢面个数），梯段水平投影长为3 300mm。

（5）识读楼梯各楼层平台、中间平台（也可叫作休息平台）的标高。从图中可知地下一层、一层、二层、三层和四层楼层平台标高分别为-4.000m，-0.050m，3.550m，7.150m，10.750m，14.350m，17.950 m和22.000 m，地下一层和一层之间的中间平台标高为-2.025m，一层和二层之间的中间平台标高为1.750m，其余几层的休息平台的标高都可以从平台上的标高符号识读。如从一层楼梯平面图中可知从标高-0.050m的楼层平台到标高1.750m的中间平台经过12个踏步，则该梯段每个踏步的高度（也可叫作踢面的高度）为（1.750＋0.0500）×1 000/12＝150mm。

（6）识读楼梯间的墙、门、窗的平面位置、编号和尺寸楼梯间的1轴距外墙内缘除地下室为50mm外其余都是40mm，C-3窗的洞口宽度均为1 800mm，居中布置。

（7）识读楼梯剖面图在地下一层楼梯平面图中的剖切位置及投影方向，从图中可知剖切符号为1—1从下向上投影。剖切位置可以剖切到每层相对楼层平台向上的跑楼段，看到每层相对楼层平台向下的跑楼段。

2.楼梯剖面图

（1）识读图名及比例。该图为1—1剖面图，与地下一层楼梯平面图中的剖切编号相对应。与楼梯平面图比例同为1∶50。

（2）识读楼梯的构造形式。从图中可知该楼梯的结构组成为梯段板、平台板、平台梁，其结构形式为板式楼梯，为双跑楼梯。

（3）识读楼梯在进深方向的有关尺寸。从尺寸线和标高可知各平台的宽度和平台标高，数据同平面图识读。

（4）识读被剖切到、看到梯段的踏步级数及高度方向上的有关尺寸。图中以钢筋混凝土材料图例填充的梯段为剖切到的梯段，未以材料图例填充的梯段为看到的梯段。第一、二跑梯段高度方向上标注164.6×12＝1 975，表示该梯段每个踏步高为164.6mm，踏步个数为12个，梯段高为1 975mm，一至六层各跑梯段高度方向上标注150×12＝1 800，表示该梯段每个踏步高为150mm，踏步个数为12个，梯段高为1 800mm，屋顶层梯段踏步个数也为12个，踏步高为166.7mm，梯段高度均为2 000mm。

（5）了解踏步、扶手、栏板的细部构造。

图11-30中的踏步和栏杆扶手细部节点做法可见楼梯节点详图，具体不再赘述。
