现以本章实例的剖面图为例（图11-28），说明剖面图的识图方法。

（一）1—1剖面图识读

1.识读图名、比例、定位轴线

识读图名、比例、定位轴线，并与平面图对照，了解剖切位置、剖视方向。从图中可知是1—1剖面图、比例为1∶100，对照一层平面图中的剖切符号及其编号可知该剖面图是在⑪轴与⑫轴之间剖切后向右投影所得到的横向剖面图。

2.识读剖切到的部位和构配件

通过与前面的平、立面图对照，1—1剖面图中所表达的被剖切到的部位有地下一层至屋顶层平面图中地下室、教师办公室、计算机教室和走廊等，被剖切到的构配件有Ⓐ、Ⓒ、Ⓓ轴上墙体及墙体上的门和窗、门窗过梁和各层楼板、顶上屋面板及檐沟，还有室外散水、台阶等；其中剖到的钢筋混凝土楼板、楼梯、屋顶、梁、檐沟等钢筋混凝土构件涂黑表示。

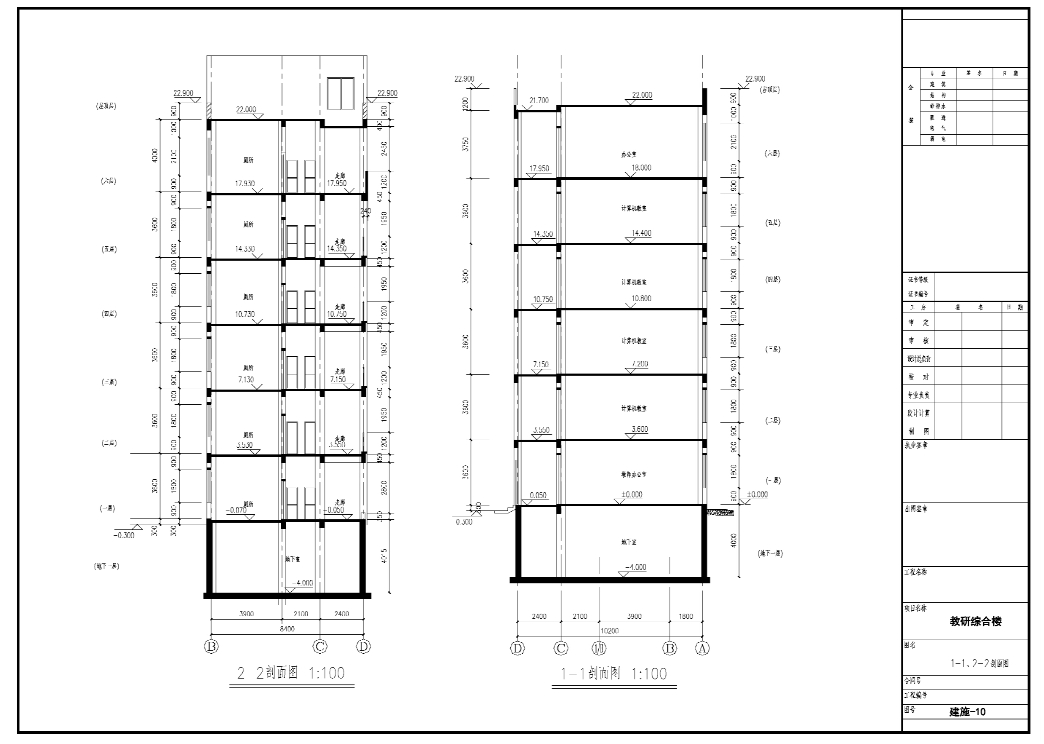

图11-28　建筑剖面图

3.识读未剖切到的可见部分(www.daowen.com)

图中有突出墙面的柱子、窗边墙等在未剖切到的可视范围内，因此用中实线表示。

4.识读尺寸和标高

在图中水平方向画出了主要定位轴线编号及其间距，在竖直方向标注出了房屋主要部位即室内外地坪、楼面、门窗洞口上下、檐口或女儿墙顶面等处的标高及高度方向的尺寸。从图中右侧尺寸标注可知地下一层层高为4 000mm，各层窗台的高度为900mm、各层窗的高度为1 800mm，窗洞口上部至上一层楼面的距离均为900mm，距屋顶结构层距离为1 000mm，屋顶女儿墙的高度为900mm；从图中左侧尺寸标注可知室内外高差为300mm，一至五层的层高均为3.600m，六层层高为4.000m。根据所标注的标高可以知道地下一层、室外地坪、首层室内地坪、二层楼地面、三层楼地面、四层楼面、五层楼面、屋顶结构层上表面、五层女儿墙顶部标高分别为-4.000，-0.300，±0.000，3.600，7.200，10.800，14.400，18.000和22.000，走廊标高均比各层楼面标高低50mm。

5.识读索引符号、图例等

识读索引符号、图例等，了解节点构造做法、楼地面构造层次。在剖面图中表示楼地面、屋面的构造时，通常用一引出线指着需说明的部位，并根据其构造层次按顺序列出材料等。有时将这一内容放在墙身剖面详图中。该图在首页图的建筑说明和墙身详图中标明，因此不再重复注写。

（二）2—2剖面图识读

2—2剖面图的识图方法同上，同样需对照平面图和立面图进行识读。

从以上内容可以看出，平、立、剖面图相互之间既有区别，又紧密联系。平面图可以说明建筑物各部分在水平方向的尺寸和位置，却无法表明它们的高度。立面图能说明建筑物外形的长、宽、高尺寸，却无法表明它的内部关系。剖面图则能说明建筑物内部高度方向的布置情况。因此，只有通过平、立、剖三种图相互配合才能完整地说明建筑物从内到外、从水平到垂直的全貌。
