现以本章实例的立面图为例（图11-24），说明立面图的识图方法。

（一）识读⑬—①立面图

1.识读图名、比例

该立面图的图名按轴线命名：⑬—①立面图，也可叫做背立面图或北立面图。其比例为1∶100，通常情况下，为了绘图方便，立面图的比例与平面图的比例相同。

2.识读建筑的外貌形状，并与平面图对照深入了解屋面、雨篷、台阶等细部形状及位置

从图中可知，该教研楼立面整体比较规整，除①轴边上的楼梯因为需要通到屋顶，其楼梯间高度相对周边高出一部分外，其他房间屋顶都在同一个高度。屋面为平屋顶，设有女儿墙。

3.识读建筑的高度

从图中的尺寸标注可知，室内外高差为300mm，各层楼梯窗台的高度为1 600mm，各层楼梯窗的高度为2 000mm，窗洞口上部至上一层楼面的距离均为500mm，栏杆高度为1 100mm。根据所标注的标高可知，该楼的最高点为1轴边上的楼梯间，高度为25.5m，屋顶女儿墙高度为22.9m，楼层层高为3.6m。(www.daowen.com)

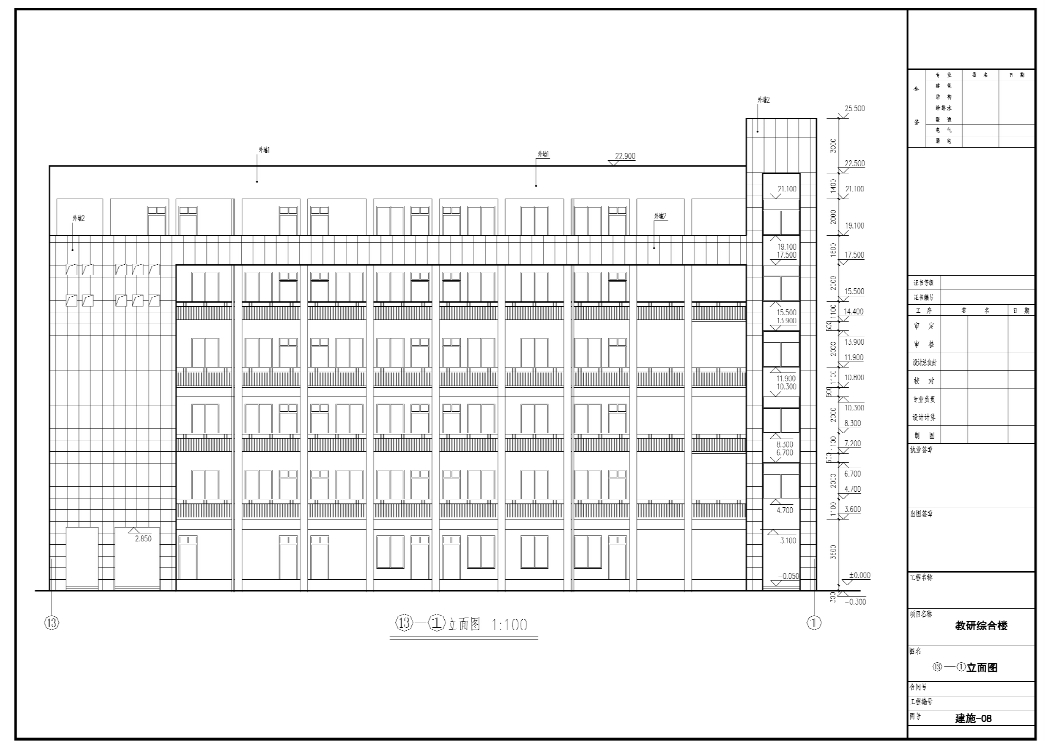

图11-24　⑬—①立面图

4.识读入口位置，门窗的形式、位置及数量

该立面的东西两侧为主要出入口，并在出入口位置设两步台阶，根据室内外高差，可以确定每步台阶的高度为125mm。门窗形式和位置尺寸可通过与各层平面图对照识读更准确。

5.识读建筑物的外墙装修做法

本立面室外装饰共有两种做法，可通过首页图的说明了解到外墙1为涂料饰面，外墙2为石材饰面，从图上可知，该建筑的楼梯间和走廊墙面为石材饰面，其余均为涂料饰面。另外，对于立面装饰，若做法比较复杂且装饰线条比较多的建筑，由于立面图图示比例小，不能完全标注全面时，可以参照墙身大样图及其节点详图。

（二）其余立面图识读

其余三个面的立面识图同⑬—①立面图，重点对照四个面的异同，并结合平面图可初步形成建筑的空间布局（图11-25、图11-26）。
