（一）建筑总平面图的形成及作用

总平面图是将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用正投影的方法和相应的图例所画出的H面投影图。用以表明新建建筑物及其周围的总体布局情况，主要反映新建建筑物的平面形状、位置和朝向及其与原有建筑物的关系、标高、道路、绿化、地貌、地形等情况。

总平面图是描绘新建房屋所在的建设地段或建设小区的地理位置以及周围环境的水平投影图，是新建房屋定位、布置施工总平面图的依据，也是室外水、暖、电等设备管线布置的依据。

（二）建筑总平面图的图示内容

1.图名、比例及文字说明

因总平面图所反映的范围较大，一般都采用较小的画图比例，常用的比例有1∶500，1∶1 000，1∶2 000，1∶5 000等。总图中的尺寸（如标高、距离、坐标等）宜以米为单位。

2.新建房屋的平面位置、标高、层数及其外围尺寸等

在总平面图中新建建筑的定位方式有三种：第一种是利用新建建筑物和原有建筑物之间的距离定位；第二种是利用施工坐标确定新建建筑物的位置；第三种是利用新建建筑物与周围道路之间的距离确定其位置。新建房屋底层室内地面和室外整平地面都注明了绝对标高。

3.与相邻原有建筑物之间的关系

图中会给出建设场地内原有建筑和新建建筑物之间的位置关系。另由于新建等原因，会明确需拆除的原有建筑物和预留的建筑物位置及范围。

4.附近的地形、地物

如道路、河流、小沟、池塘、土坡等，应注明道路的起点、变坡、转折点、终点以及道路中心线的标高、坡向的箭头。

5.朝向和风向

用指北针表示房屋的朝向或用风向频率玫瑰图表示当地常年各方位吹风频率和房屋的朝向。明确风向有助于建筑构造的选用及材料的堆场，如有粉尘污染的材料应堆放在下风位。

6.新建区域的总体布局

如建筑、道路、绿化规划和管道布置等。

7.补充图例

上面所列内容不是任何工程设计都缺一不可，可根据具体工程的特点和实际情况而定。对一些简单的工程，可以不绘制出等高线、坐标网或绿化规划和管道的布置。

（三）建筑总平面图的图示要求

1.绘制方法与图例

总平面图是用正投影的原理绘制的，图形主要是以图例的形式表示，总平面图的图例采用《总图制图标准》（GB/T 50103—2010）中规定的图例。表11-1给出了部分常用的总平面图图例符号，画图时应严格执行该图例符号，如图中采用的图例不是标准中的图例，应在总平面图下说明。

2.图线(www.daowen.com)

图线的宽度（b），应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》中图线的相关规定执行。主要部分选用粗线，其他部分选用中线和细线。如新建建筑物采用粗实线，原有的建筑物用细实线表示。绘制管线综合图时，管线采用粗实线。

3.标高与尺寸

在建筑总平面图中，常标出新建房屋的总长、总宽和定位尺寸及层数（多层常用黑小圆点数表示层数，层数较多时用阿拉伯数字表示）。总平面图中还要标注新建房屋室内底层地面和室外地面的绝对标高，坐标、标高、距离以米（m）为单位，并应至少取至小数点后两位。

4.风向频率玫瑰图

在建筑总平面图中，除图例外，通常还要画出带有指北方向的风向频率玫瑰图，用来表示该地区的常年风向频率和房屋的朝向。总平面图应按上北下南方向绘制。根据场地形状或布局，可向左或右偏转，但不宜超过45°。

（四）建筑总平面图识图示例

现以本章实例的建筑总平面图（图11-15）为例，说明建筑总平面图的识图方法。

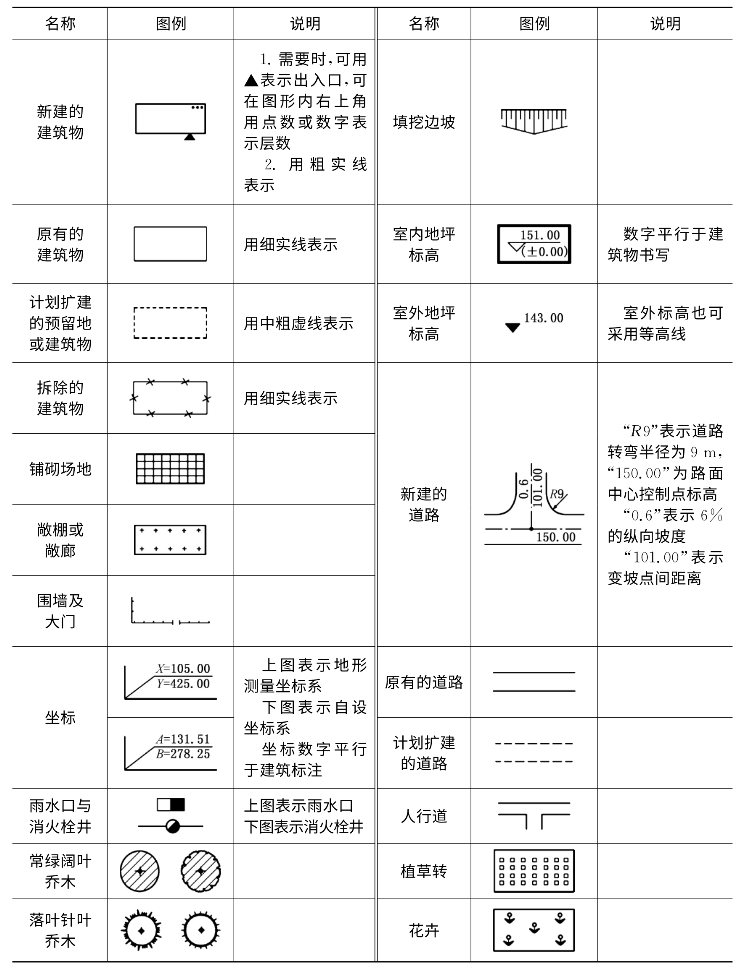

表11-1　总平图图例

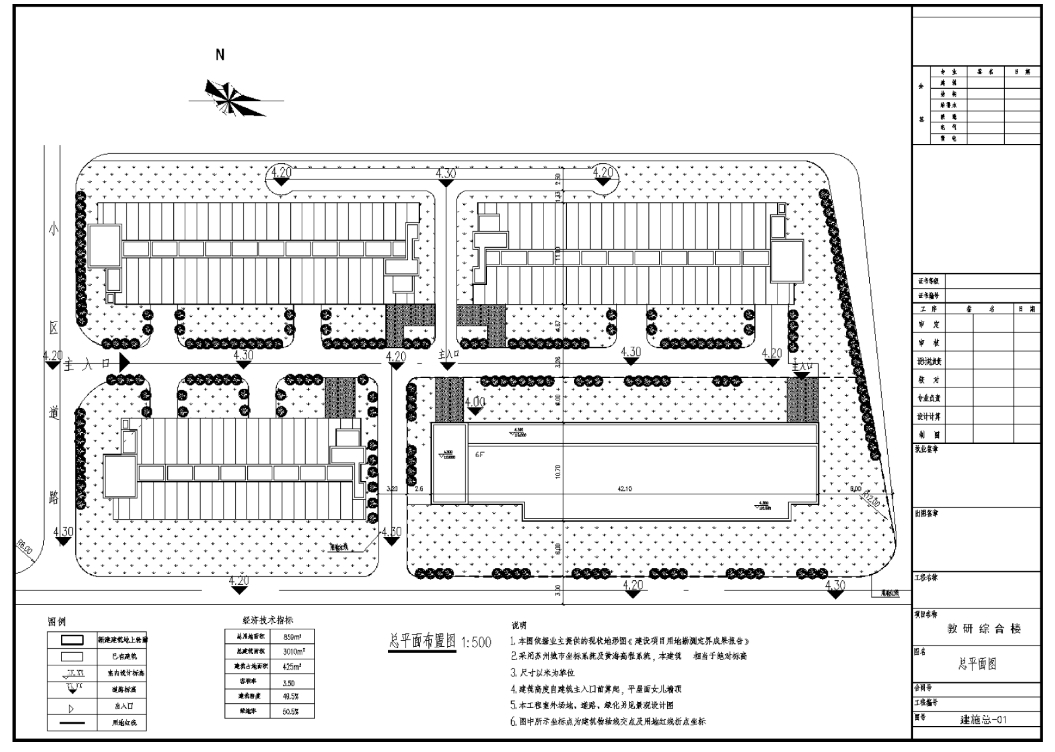

图11-15　建筑总平面图

1.读图名、比例

该图为某教研综合楼总平面图，比例为1∶500。

2.读图例

了解工程性质、用地范围、地形地貌和周围环境情况。从图中可知，该总平面图表示的是该项目用地红线范围内的局部平面总体布局，新建建筑为六层（图中用6E表示）教研综合楼，平面形状为长方形（用粗实线表示），位于用地正中央；主要出入口在有两个，在北面分布在东西两侧，该地块内除了新建建筑和两个出入口，其余均是草坪及沿路乔木，地块周边均为道路。

3.读尺寸

了解新建建筑平面尺寸和定位尺寸。新建建筑总长为42.1m、总宽为10.7m，距南北道路均为6m，距西边道路为2.6m，周边道路宽为3m，3.2m和3.26m不等。

4.读标高

了解室内外地面的高差、地势的高低起伏变化和雨水排除方向。从图中可以看出新建办公楼室内一层地面±0.000相当于绝对标高4.30m；室内外高差是30cm，从周边道路标高可知场内标高要比路面标高低。

5.读指北针或风向频率玫瑰图

了解建筑物的位置、朝向和风向。读图中风向频率玫瑰图可知新建办公楼坐北朝南，全年主导风向以东南方向为主。
