预制装配钢筋混凝土楼梯-建筑构造与识图

时间:2023-08-23 理论教育 版权反馈
【摘要】:预制装配式钢筋混凝土楼梯根据生产、运输、吊装和建筑体系的不同,有多种不同的构造形式。梁板式梯段由踏步板和梯斜梁组成。预制装配墙悬臂式钢筋混凝土楼梯用于嵌固踏步板的墙体厚度不应小于240mm,踏步板悬挑长度一般≤1 800mm。

预制装配钢筋混凝土楼梯-建筑构造与识图

预制装配式钢筋混凝土楼梯根据生产、运输、吊装和建筑体系的不同,有多种不同的构造形式。根据组成楼梯的构件尺寸及装配的程度,可分为小型构件装配式和中大型构件装配式两大类。

(一)小型构件装配式楼梯

把楼梯的组成部分划分为若干构件,每一构件体积小、重量轻、易于制作、便于运输和安装。但安装时件数较多,施工工序多,现场作业多,施工速度较慢。适用于施工过程中没有吊装设备或只有小型吊装设备的建筑。

小型构件包括踏步板、梯斜梁、平台梁、平台板等。支撑方式主要有梁承式、墙承式和悬臂式三种。

1.梁承式

预制装配梁承式钢筋混凝土楼梯是梯段由平台梁支承的楼梯构造方式。预制构件可按梯段(梁板式或板式)、平台梁、平台板三部分进行划分。有一字形踏步与锯齿形梯梁组合[图8-13(a)];L形踏步与锯齿形梯梁组合[图8-13(b)];三角形踏步与矩形梯梁组合[图8-13(c)];三角形(空心)踏步与L形梯梁组合[图8-13(d)]。

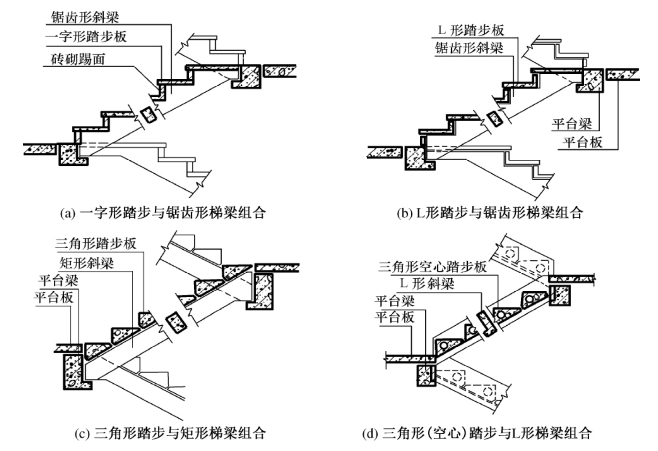

图8-13 预制装配梁承式楼梯

(1)梯段

梯段分为梁板式梯段和板式梯段两种。

梁板式梯段由踏步板和梯斜梁组成。一般在踏步板两端各设一根梯斜梁,踏步板支承在梯斜梁上。由于构件小型化,不需大型起重设备即可安装,施工简便。

踏步板断面形式有一字形[图8-14(a)]、正L形[图8-14(b)]、倒L形[图8-14(c)]、三角形[图8-14(d)]等。

图8-14 踏步板的形式

梯斜梁用于搁置一字形、L形断面踏步板的梯斜梁为锯齿形断面构件。用于搁置三角形断面踏步板的梯斜梁为等断面构件(图8-15)。

图8-15 预制梯斜梁的形式

板式梯段为整块或数块带踏步条板(图8-16)。

(2)平台梁

为了便于支承梯斜梁或梯段板,平衡梯段水平分力并减少平台梁所占结构空间,一般将平台梁做成L形断面,如图8-17所示为平台梁断面尺寸。

图8-16 板式梯段

图8-17 平台梁断面尺寸

(3)平台板

平台板根据需要可采用钢筋混凝土空心板、槽板或平板,其布置形式有两种:平台板与平台梁平行布置或平台板与平台梁垂直布置(图8-18)。

(4)构件连接构造(www.daowen.com)

踏步板与梯斜梁连接,在梯斜梁支承踏步板处用水泥砂浆坐浆连接。如需加强,可在梯斜梁上预埋插筋,与踏步板支承端预留孔插接,用高标号水泥砂浆填实。

图8-18 梁承式梯段与平台的结构布置

梯斜梁或梯段板与平台梁连接,在支座处除了用水泥砂浆坐浆外,应在连接端预埋钢板进行焊接。

梯斜梁或梯段板与梯基连接,在楼梯底层起步处,梯斜梁或梯段板下应作梯基,梯基常用砖或混凝土,也可用平台梁代替梯基,但须注意该平台梁无梯段处与地坪的关系。

2.墙承式

预制装配墙承式钢筋混凝土楼梯是指预制钢筋混凝土踏步板直接搁置在墙上的一种楼梯形式,踏步板一般采用一字形、L形断面。

这种楼梯由于在梯段之间有墙,搬运家具不方便,也阻挡视线,上下人流易相撞,通常在中间墙上开设观察口,使上下人流视线通畅(图8-19)。也可将中间墙两端靠平台部分局部收进,以使空间通透,有利于改善视线和搬运家具物品。但这种方式对抗震不利,施工也较复杂。

3.悬臂式

预制装配墙悬臂式钢筋混凝土楼梯是指预制钢筋混凝土踏步板一端嵌固于楼梯间侧墙上,另一端凌空悬挑的楼梯形式(图8-20)。

预制装配墙悬臂式钢筋混凝土楼梯用于嵌固踏步板的墙体厚度不应小于240mm,踏步板悬挑长度一般≤1 800mm。踏步板一般采用L形带肋断面形式,其入墙嵌固端一般做成矩形断面,嵌入深度240mm。

(二)中大型构件装配式楼梯

从小型构件改为中大型构件,可以减少预制构配件的数量和种类,对于简化施工过程、提高工作效率、减轻劳动强度等有好处。

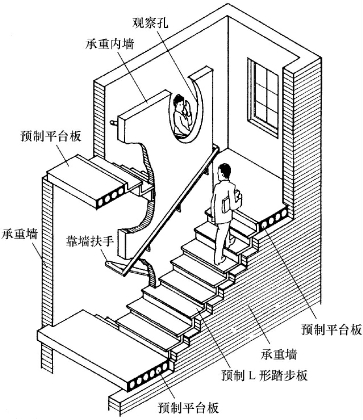

图8-19 墙承式钢筋混凝土楼梯

图8-20 悬臂式钢筋混凝土楼梯

1.中型构件装配式楼梯

中型构件装配式楼梯一般由楼梯段和带平台梁的平台板两个构件组成。按其结构形式不同分为板式梯段和梁板式梯段两种。

板式梯段为预制整体梯段板,两端搁在平台梁出挑的部位上,将梯段荷载直接传给平台梁,有实心和空心两种[图8-21(a)]。梁式梯段由踏步板和梯梁共同组成一个构件[图8-21(b)]。

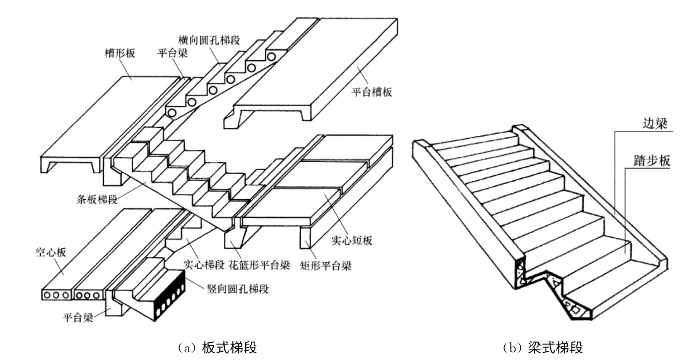

图8-21 预制中型构件装配式楼梯

图8-22 大型构件装配式楼梯

中型构件装配式楼梯安装时,将梯段的两端搁置在L形平台梁上,安装前应先在平台梁上坐浆,使构件间的接触面贴紧,受力均匀。预埋件焊接处理,或将梯段预留孔套接在平台梁的预埋铁件上。孔内用水泥砂浆填实的方式,将梯段与平台梁连接在一起。

2.大型构件装配式楼梯

大型构件装配式楼梯是把整个梯段和平台预制成一个构件。按结构形式不同,有板式楼梯和梁板式楼梯两种(图8-22)。其优点是构件数量少,装配化程度高,施工速度快。但施工时需要大型的起重运输设备。
