建筑构造与识图:砌筑隔墙的常用材料与方法

时间:2023-08-23 理论教育 版权反馈
【摘要】:(一)砌筑(块材)隔墙砌筑隔墙是指利用普通砖、多孔砖、空心砌块以及各种轻质砌块等砌筑的墙体。砌块隔墙常采用粉煤灰硅酸盐、加气混凝土、水泥煤渣等制成的实心或空心砌块砌筑而成,墙体稳定性较差,通常沿墙身横向配以钢筋。目前常采用加气混凝土砌块、粉煤灰硅酸盐砌块以及水泥炉渣空心砖等砌筑隔墙。

建筑构造与识图:砌筑隔墙的常用材料与方法

(一)砌筑(块材)隔墙

砌筑隔墙是指利用普通砖、多孔砖、空心砌块以及各种轻质砌块等砌筑的墙体。

1.普通砖砌隔墙

普通砖隔墙有半砖隔墙和1/4隔墙之分。砖隔墙的上部与楼板或梁的交接处不宜过于填实或使砖砌体直接顶住楼板或梁,应留有约30mm的空隙或将上两皮砖斜砌,以预防楼板结构产生挠度,压坏隔墙。

(1)半砖墙:当采用M2.5级砂浆砌筑时,其高度不宜超过3.6m,长度不宜超过5m;当采用M5级砂浆砌筑时,高度不宜超过4m,长度不宜超过6m。否则在构造上除砌筑时应与承重墙或柱固结外,还应在墙身每隔1.2m高度处,加2Φ6拉结钢筋予以加固。

(2)1/4砖隔墙:利用标准砖侧砌,其高度一般不应超过2.8m,长度不超过3.0m,须用M5级砂浆砌筑,多用于住宅厨房与卫生间之间的分隔。

2.多孔砖、空心砖及砌块隔墙

多孔砖或空心砖作隔墙多采用立砌。砌块隔墙常采用粉煤灰硅酸盐、加气混凝土、水泥煤渣等制成的实心或空心砌块砌筑而成,墙体稳定性较差,通常沿墙身横向配以钢筋。

目前常采用加气混凝土砌块、粉煤灰硅酸盐砌块以及水泥炉渣空心砖等砌筑隔墙。其墙厚一般为90~120mm,在砌筑时应先在墙下部实砌3~5皮黏土砖,再砌砌块。砌块不够整块时宜用普通黏土砖填补。同时要对其墙身进行加固处理,构造处理的方法同普通砖隔墙(图5-26)。

(二)轻骨架隔墙

木材、钢材或铝合金等构成骨架,面层粘贴、涂抹、镶嵌、钉在骨架上形成的隔墙(图5-27)。(www.daowen.com)

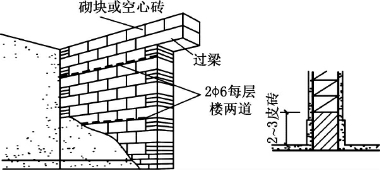

图5-26 砌块隔墙

图5-27 轻钢龙骨石膏板隔墙

这种隔墙的骨架由上槛、下槛、立筋与横撑组成,面板可用纤维板、胶合板、石膏板等各类轻质人造板材

板材与骨架的连接构造有两种:一是钉在骨架的一面或两面,用压条盖住板缝;二是将板材镶嵌到骨架中间,四周用压条固定。

(三)板材式隔墙

板材式隔墙是采用生产加工好的板材制品,用黏结材料拼合固定形成的隔墙(图5-28)。

常见的板材有加气混凝土条板、石膏条板、碳化石灰板等各种复合板。安装时,板下留20~30mm缝隙,用小木楔顶紧,板下缝隙用细石混凝土堵严。板材安装完毕后,用胶泥刮平板缝后做饰面。

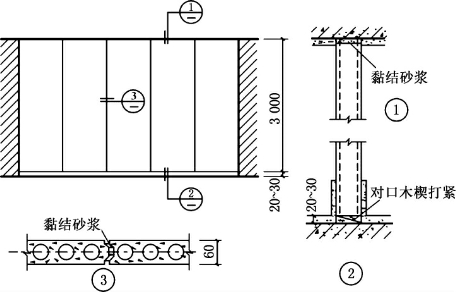

图5-28 碳化石灰板材隔墙
