墙体的细部构造一般是指墙身上的细部做法，包括墙身防潮层、散水或明沟、勒脚、门窗过梁、窗台、圈梁、构造柱、壁柱、门垛及防火墙等（图5-8）。

（一）墙身防潮层

为防止土壤中的水分和潮气沿基础墙上升，防止勒脚部位的地面水影响墙身，提高建筑物的坚固性和耐久性，保持室内干燥、卫生，通常在墙身中设置防潮层。墙身防潮层应在所有的内外墙中连续设置，且按构造形式不同分为水平防潮层和垂直防潮层两种。

1.水平防潮层

水平防潮层的位置应在室内地坪与室外地坪之间，以在地面垫层中部为最理想[图5-9（a），（b）］。当内墙两侧地面有标高差时，防潮层应分别设在两侧地面以下60mm处，并在两防潮层间墙靠土的一侧加设垂直防潮层[图5-9（c）］。

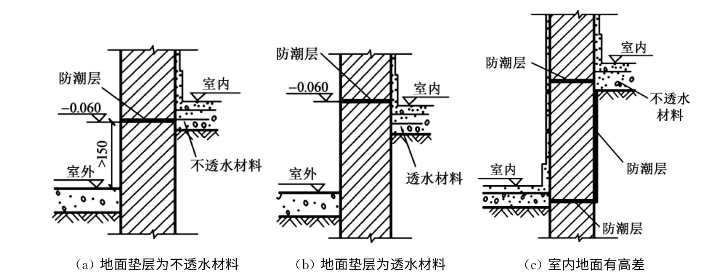

图5-9　墙身防潮层的位置

水平防潮层的做法有以下几种：

（1）卷材防潮层

在防潮层部位先抹20mm厚的砂浆找平层，然后干铺卷材一层，卷材的宽度应与墙厚一致或稍大些，卷材沿长度铺设，搭接长度大于或等于100mm。卷材防潮较好，但抗震能力差，一般用于非地震地区[图5-10（a）］。

（2）防水砂浆防潮层

一种是抹一层20mm厚1∶3的水泥砂浆加5%防水粉拌和而成的防水砂浆；另一种是用防水砂浆砌筑3～5皮砖形成防水砂浆防潮层[图5-10（b）］。

（3）细石混凝土防潮层

在室内外地面之间浇筑一层厚60mm的细石混凝土带，内配3根6的钢筋[图5-10（c）］。这种防潮层的抗裂性好，且能与砌体结合成一体，特别适用于对刚度要求较高的建筑。

（4）基础圈梁代替防潮层

当建筑物设有基础圈梁，且其截面高度在室内地坪以下60mm附近时，可由基础圈梁代替防潮层[图5-10（d）］。

图5-10　墙的水平防潮层

图5-11　墙身垂直防潮层

2.垂直防潮层

当室内地坪出现高差或室内地坪低于室外地坪水平防潮层时，除了在相应位置设水平防潮层外，还应在两道水平防潮层之间靠土壤的垂直墙面上做垂直防潮层。

具体做法：先用水泥砂浆将墙面抹平，再涂一道冷底子油（沥青用汽油、煤油等溶解后的溶液），两道热沥青（或做一毡二油）（图5-11）。

（二）散水和明沟

为了防止室外地面水、墙面水及屋檐水对墙基的侵蚀，沿建筑物四周与室外地坪相接处宜设置散水或明沟，将建筑物附近的地面水及时排除（图5-12）。

1.散水

散水是沿建筑物外墙四周做坡度为3%～5%的排水护坡，宽度一般不小于600mm，并应比屋檐挑出的宽度大200mm[图5-12（a）］。

散水有砖铺散水、块石散水、混凝土散水等。混凝土散水每隔6～12m应设伸缩缝，与外墙之间留置沉降缝，缝内均应填充热沥青，具体做法如图5-13所示。

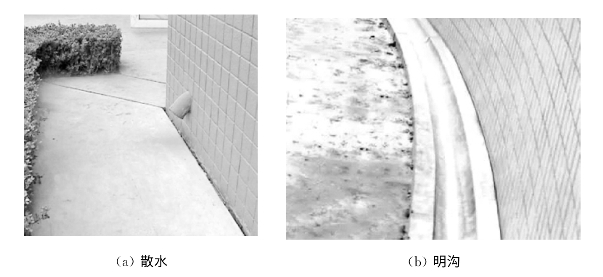

图5-12　散水和明沟

图5-13　混凝土散水构造

2.明沟

对于年降水量较大的地区，常在散水的外缘或直接在建筑物外墙根部设置的排水沟称明沟[图5-12（b）］。明沟通常用混凝土浇筑成宽180mm、深150mm的沟槽[图5-14（a）］，也可用砖、石砌筑[图5-14（b）］，沟底应有不少于1%的纵向排水坡度。

（三）勒脚

外墙墙身下部靠近室外地面的部分称为勒脚（图5-15）。勒脚具有保护外墙脚，防止机械碰撞、雨水侵蚀，美观等作用。勒脚的高度不低于500mm，一般为室内地面与室外地面之差，也可以根据立面造型的需要增加勒脚的高度。

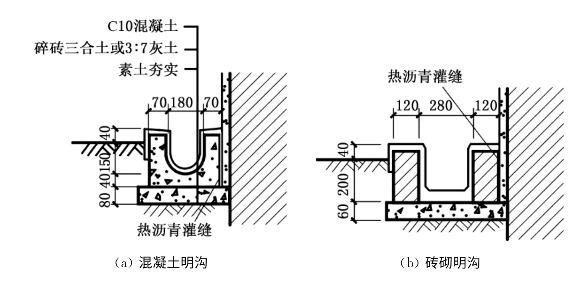

图5-14　明沟构造

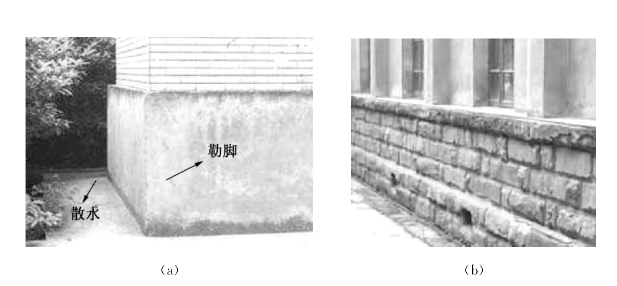

图5-15　勒脚

勒脚的做法有以下几种：

（1）抹灰：勒脚部位抹20～30mm厚1∶2（或2.5）水泥砂浆或做水刷石[图5-16（a）］。

（2）局部墙体加厚：在勒脚部位把墙体加厚60～120mm，再做抹灰处理[图5-15（a）］。

（3）贴面：在勒脚部位镶砌面砖或天然石材[图5-16（b）］。

（4）天然石材砌筑[图5-15（b）］。(www.daowen.com)

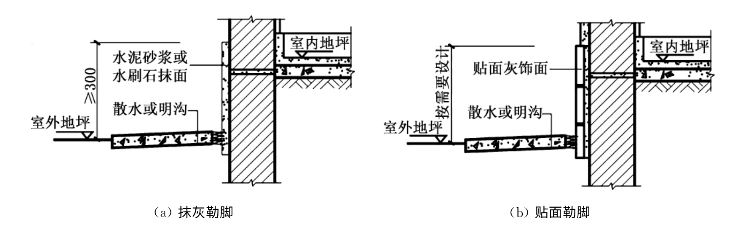

图5-16　勒脚的构造

（四）门窗过梁

为承受门窗洞口上部的荷载，避免压坏门窗框，门窗上部要加设过梁。过梁一般分为砖砌平拱、钢筋砖过梁及钢筋混凝土过梁等。

1.砖砌平拱过梁

平、弧形砖砌平拱过梁是较传统的一种过梁形式，此种过梁适用于洞跨度L≤1.2m且梁上无集中荷载、无振动荷载的情况（图5-17），现基本不用。

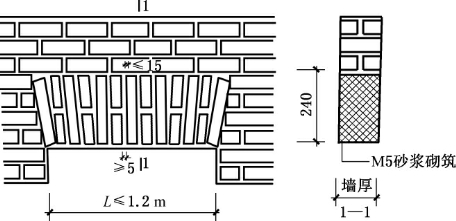

图5-17　砖砌平拱过梁

2.钢筋砖过梁

钢筋砖过梁多用于跨度L在2m以内的清水墙的门窗洞孔上，且上部无集中及振动荷载。它按每砖厚墙配2～3根6钢筋，并设置在第一、第二皮砖之间，也可放置在第一皮砖下的砂浆层内，为使洞孔上部分砌体与钢筋构成过梁，常在相当于跨度的高度范围内（一般为5～7皮砖）用M5级砂浆砌筑，材料要求同砖砌平拱过梁（图5-18）。

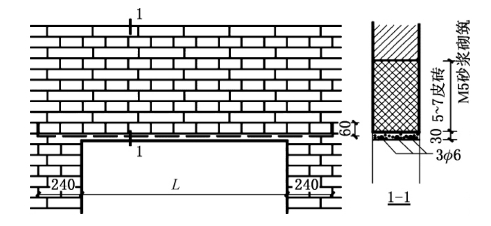

图5-18　钢筋砖过梁

3.钢筋混凝土过梁

钢筋混凝土过梁一般不受跨度的限制，且上部允许承受集中荷载或振动荷载。过梁宽与墙厚相同，高度应与砖的皮数相适应，常用的为60mm，120mm，180mm，240mm。在跨度不大的情况下，常以60mm厚的板式过梁代替钢筋砖过梁。伸入墙内的搁置长度应不小于250mm[图5-19（a）］。钢筋混凝土过梁的截面形状有矩形[图5-19（b）］、L形[图5-19（c）］。当预制钢筋混凝土过梁尺寸过大时，为便于搬运和安装，可以分成较小的构件，并排组合使用[图5-19（d）］。

图5-19　钢筋混凝土过梁

（五）窗台

窗台是窗洞口下部的构造，用来排走窗外侧流下的雨水和内侧的冷凝水，并有一定的装饰作用。位于室外的称为外窗台，位于室内的称为内窗台。当墙很薄，窗框沿墙内缘安装时，可不设内窗台。

1.外窗台

外窗台面一般应低于内窗台面，形成5%的外倾坡度以利于排水，防止雨水流入室内。外窗台的构造有悬挑窗台和不悬挑窗台两种。

悬挑窗台常用砖平砌或侧砌挑出60mm[图5-20（a），（b）］，窗台表面的坡度可由斜砌的砖形成或用1∶2.5水泥砂浆抹出，并在挑砖下边缘的前端抹出滴水槽或滴水线。混凝土悬挑窗台一般是现场浇筑而成的[图5-20（c）］。如外墙饰面为瓷砖、陶瓷锦砖等易于冲洗的材料，可不做悬挑窗台，窗下墙的脏污可借窗上墙流下的雨水冲洗干净[图5-20（d）］。

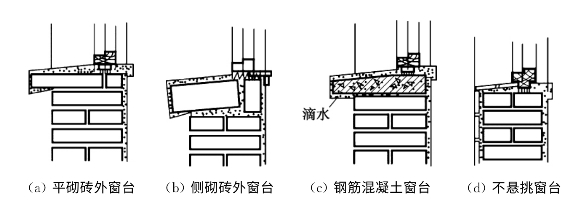

图5-20　外窗台的构造

2.内窗台

内窗台可直接抹1∶2水泥砂浆形成面层[图5-21（a）］。北方地区墙体厚度较大时，常在内窗台下留置暖气槽，这时内窗台可采用预制水磨石或木窗台板[图5-21（b）］。

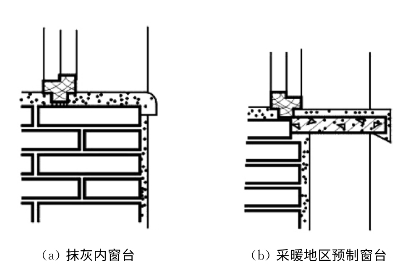

图5-21　内窗台的构造

（六）圈梁和构造柱

1.圈梁

圈梁是沿建筑物外墙、内纵墙及部分横墙设置的连续封闭的梁。其作用是加强建筑物的整体性和刚度，防止由于基础不均匀沉降、振动荷载等引起墙体开裂，以提高建筑物的抗震能力。

圈梁有钢筋砖圈梁[图5-22（a）］和钢筋混凝土圈梁[图5-22（b），（c）］两种。圈梁的数量与建筑物的高度、层数、地基状况和地震烈度有关；圈梁设置的位置与其数量也有一定关系，当只设一道圈梁时，应通过屋盖处。增设时，应通过相应的楼盖处或门洞口上方。

圈梁一般位于屋（楼）盖结构层的同一水平位置或在其下面，对于空间较大的房间和地震烈度8度以上地区的建筑，须将外墙圈梁外侧加高，以防楼板水平位移。当门窗过梁与屋盖、楼盖靠近时，圈梁可通过洞口顶部兼作过梁。

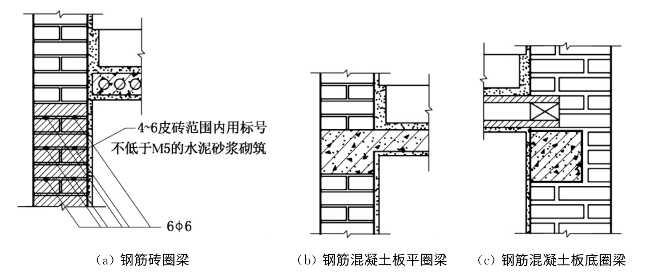

图5-22　圈梁的构造

图5-23　附加圈梁

当圈梁被门窗洞口（如楼梯间窗洞口）截断时，应在洞口上部设置附加圈梁（图5-23）。附加圈梁与圈梁的搭接长度不应小于两梁高差的两倍，尺寸上不小于1 000mm。

2.构造柱

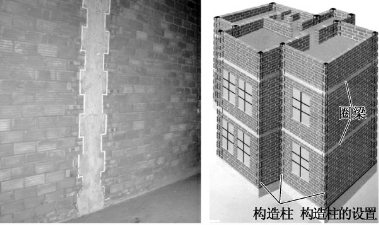

图5-24　圈梁与构造柱

构造柱是从构造角度设置的柱。一般设在建筑物的四角、外墙交接处、楼梯间及电梯间的四角以及某些较长墙体的中部，作用是从竖向加强层间墙体的连接，与圈梁一起构成空间骨架（图5-24）。加强建筑物的整体性和刚度，提升墙体抗变形的能力。

构造柱的截面不宜小于240mm×180mm，常用240mm×240mm。纵向钢筋宜采用4Φ12mm，箍筋间距不宜大于250mm，并在柱的上下端适当加密。构造柱应先砌墙后浇柱，墙与柱的连接处宜留出五进五出（进出60mm）的大马牙槎，沿墙高每隔500mm设2Φ6mm的拉结钢筋[图5-25（a）］，每边伸入墙内不宜少于1 000mm[图5-25（b）］。

构造柱可不单独做基础，下端可伸入室外地面下500mm或锚入浅于500mm的地圈梁内。

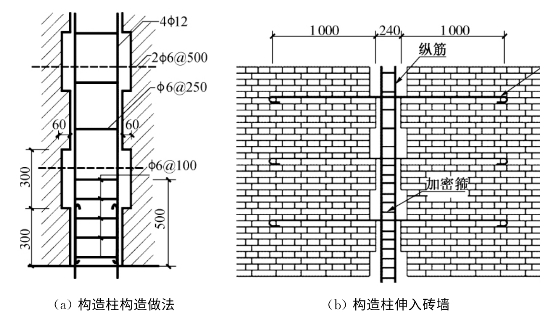

图5-25　构造柱的构造
