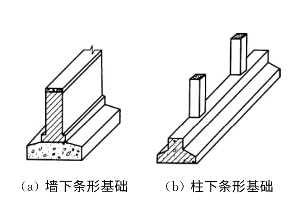

图4-10　条形基础

（一）条形基础

当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础[图4-10（a）］。条形基础一般用于墙下，也可用于柱下。当建筑物采用柱承重，荷载较大且地基较软弱时，为了提高建筑物的整体性，防止出现不均匀沉降，可将柱上基础沿着一个方向连续设置成条形基础[图4-10（b）］。

（二）独立式基础

当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方形或矩形的独立式基础，这类基础称为独立式基础或柱式基础（图4-11）。独立式基础是柱下基础的基本形式。

当柱采用预制构件时，则基础做成杯口形，然后将柱子插入并嵌固在杯口内，称为杯形基础[图4-11（c）］。

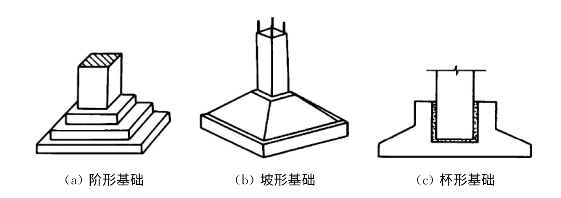

图4-11　柱下独立式基础

当建筑物上部为墙承重结构，并且基础要求埋深较大时，为了避免开挖土方量过大和便于穿越管道，墙下可采用独立基础（图4-12），墙下独立基础的间距一般为3～4m，上面设置基础梁来支承墙体。

（三）井格式基础

当地基条件较差，为了提高建筑物的整体性，防止柱子之间产生不均匀沉降，常将柱下基础沿纵横两个方向扩展连接起来，做成十字交叉的井格式基础（图4-13）。

图4-12　墙下独立基础

(www.daowen.com)

图4-13　井格基础

（四）片筏式基础

由整片的钢筋混凝土板承受整个建筑的荷载并传给地基，这种基础形如片筏，故称为片筏式基础，也称为满堂基础，片筏式基础分为平板式和梁板式两大类（图4-14），前者板的厚度较大、构造简单；后者的板厚度较小，但增加了双向梁，构造复杂，适用于地基承载力较差、荷载较大的房屋，如高层建筑。

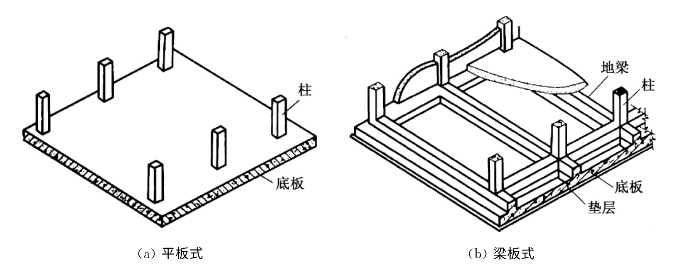

图4-14　片筏式基础

（五）箱形基础

当建筑物荷载很大或浅层地质情况较差时，为了提高建筑物的整体刚度和稳定性，基础必须深埋，常用钢筋混凝土顶板、底板、外墙和一定数量的内墙组成刚度大的盒状基础，称为箱形基础（图4-15）。

箱形基础具有刚度大、整体性好、内部空间可用作地下室等特点，适用于高层公共建筑、住宅建筑及须设地下室的建筑。

图4-15　箱形基础

图4-16　桩基础受力示意

（六）桩基础

当建筑物荷载较大，地基软弱土层的厚度在5m以上，基础不能埋在软弱土层内，或对软弱土层进行人工处理较困难、不经济时，常采用桩基础。桩基础由桩身和承台组成，桩身伸入土中，承受上部荷载；承台用来连接上部结构和桩身。

桩基础类型很多，按照桩身受力特点，分为摩擦桩和端承桩。上部荷载主要依靠桩身与周围土层的摩擦阻力来承受，这种桩基础称为摩擦桩[图4-16（a）］。上部荷载主要依靠下面坚硬土层对桩端的支承来承受，这种桩基础称为端承桩[图4-16（b）］。桩基础，按材料不同，有木桩、钢筋混凝土桩和钢桩等；按断面形式不同，有圆形桩、方形桩、环形桩、六角桩和工字形桩等；按入土方法的不同，有打入桩、振入桩、压入桩和灌注桩等。
