房屋建筑的构造组成及识图

一般民用建筑由基础、墙或柱、楼(地)层、楼梯、屋顶、门窗等构配件组成(图3-1),它们分别起着支撑、传递建筑物各种荷载和围护等作用。

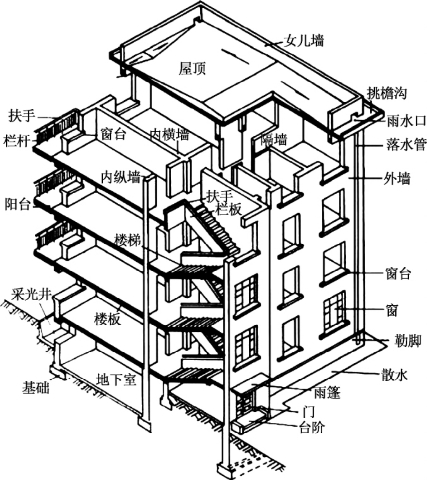

图3-1 民用建筑的组成

(一)基础

基础是建筑物最下部的承重构件,作用是承受建筑物的全部荷载,并把这些荷载传给地基。

(二)墙或柱

墙或柱是建筑物垂直方向的构件,主要作用是承重、围护及分隔空间。

墙,作为承重构件,作用是承受建筑物由屋顶及楼板等上部构件传来的荷载,并将这些荷载传递给基础;作为围护构件,作用是抵御自然界各种因素对室内的侵袭;作为分隔构件,则起着分隔空间、隔声、遮挡视线的作用。

框架或排架结构中,墙仅起围护和分隔的作用。因此,根据其功能不同,墙体应具有足够的强度和稳定性,以及保温、隔热、隔声、环保、防火、防水、耐久、经济等性能。

柱,作为建筑物中垂直方向的主要结构构件,起承重作用,承担位于其上方的所有荷载。为了扩大建筑空间,可用柱来代替墙体。因此,柱必须有足够的强度和稳定性。(www.daowen.com)

(三)楼地层

楼地层是楼板层和地坪层的总称,是建筑物水平方向的承重构件,并在竖向将建筑物按层高划分为若干部分。楼地层的作用是承受家具、设备和使用者等荷载及结构本身的自重,并把这些荷载传给墙(柱)。同时,楼板层还对墙身起水平支撑作用,增强建筑的刚度和整体性。因此,楼板层必须具有足够的强度、刚度及隔声性能,对于用水房间,还应兼顾防潮和防水等性能。

地坪层是底层房间与地基土层相接的构件,起承受底层房间荷载的作用。因此,地坪层应有一定的承载能力及耐磨、防潮、防水和保温的性能。

(四)屋顶

屋顶是建筑物顶部的承重构件和围护构件。作为承重构件,它承受着建筑物顶部的各种荷载,并将荷载传给墙或柱;作为围护构件,它抵御自然界中雨、雪、太阳辐射等因素对建筑物顶层房间的影响。因此,屋顶应具有足够的强度和刚度及防水、保温、隔热等性能。

(五)楼梯

楼梯是建筑中的垂直交通设施,供人或物上下楼层和疏散之用。楼梯设置是否合理直接关系到建筑实用性和安全性。因此,楼梯除应具有适宜的坡度、宽度及数量外,还须有足够的通行能力,并做到防火、防滑,以确保使用的安全性。

(六)门窗

门的主要作用是供人们进出、搬运家具、设备和疏散,同时也兼顾采光和通风,要求有足够的宽度和高度。窗的主要作用是采光和通风,应有足够的面积。根据门窗所处位置的不同,还会在防风沙、防水、保温、隔声等性能方面有要求。

建筑物除上述基本组成部分外,还有一些其他的配件和设施,如阳台、雨篷、通风道、散水、勒脚等。
