建筑构造与识图方法:组合体投影图的绘制步骤

绘制组合体投影图的步骤一般包括:形体分析;选择正立面图的投射方向;选比例、定图幅进行图面布置;画投影图和标注尺寸。

1.形体分析

形体分析的目的是确定组合体由哪些基本形体组成,确定它们之间的相对位置。如图2-33(a)所示,可以把形体分为Ⅰ、Ⅱ两个平放着的五棱柱和带缺口的四棱柱Ⅲ、三棱锥Ⅳ这样四个基本形体[图2-33(b)]。形体Ⅲ在形体Ⅰ的上边,形体Ⅱ在形体Ⅰ的前面,形体Ⅳ在形体Ⅰ和Ⅱ的相交处。

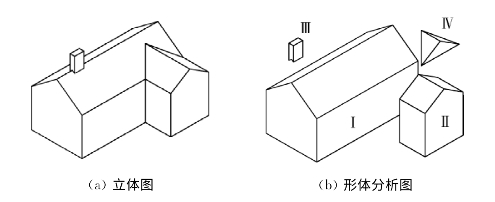

图2-33 组合体的形体分析

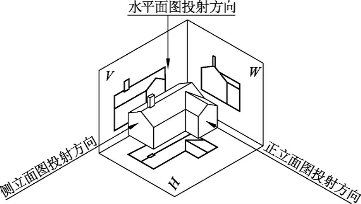

图2-34 正立面图的投射方向

2.选择正立面图的投射方向

选择投射方向主要考虑以下三个基本条件:

(1)正立面图最能反映形体的特征。

(2)形体的正常工作位置,如梁和柱,梁的工作位置是横置,画图时必须横放;柱的工作位置是竖置,画图时必须竖放。

(3)投影面的平行面最多,投影图上的虚线最少。

综上,选择正立面图的投射方向(图2-34)中箭头所指的方向,水平面图和左侧立面图以此为依据。

3.选比例、定图幅进行图面布置

一般采用两种方式:

(1)先选比例,根据比例确定图形的大小,根据几个投影图所需的图幅大小来选择图纸型号。

(2)先定图幅,根据图纸幅面来调整绘图比例。

在实际工作中,常常将两种方法兼顾考虑,但要注意图形大小适当,各投影图与图框线的距离基本相等;各投影图之间的间隔大致相等。(www.daowen.com)

4.画投影图和标注尺寸

(1)图面布置

确定各图形在图纸上的位置,画出定位线或基准线。

(2)画底稿线

根据形体的特征及其分析的结果,用较硬的2H或3H铅笔轻画。画图时可采用先画一个基本形体的三个投影图后再画第二个基本形体投影图的方法;也可以采用先画完一个组合体的一个投影图后再画第二个投影图的方法。

(3)检查与修改

在工程施工图中力求图形正确无误,避免因图纸的错误造成工程上的损失。当底稿线图画好之后,必须对所画的图样进行认真检查,改正错误之处,保证所画图样正确无误。

(4)加深图线

检查无误后,再将图线加粗加深;可见线为粗实线,一般采用偏软的B铅笔完成。线条要求黑而均匀,宽窄一致。不可见线画成细虚线,用中性铅笔HB完成,图线要求虚线线段长度一致,在可能的情况下,线段长度控制在3~4mm,间隔在1mm左右。

(5)标注尺寸

【例5】如图2-35(a)所示,按基本形体叠加方法作图。

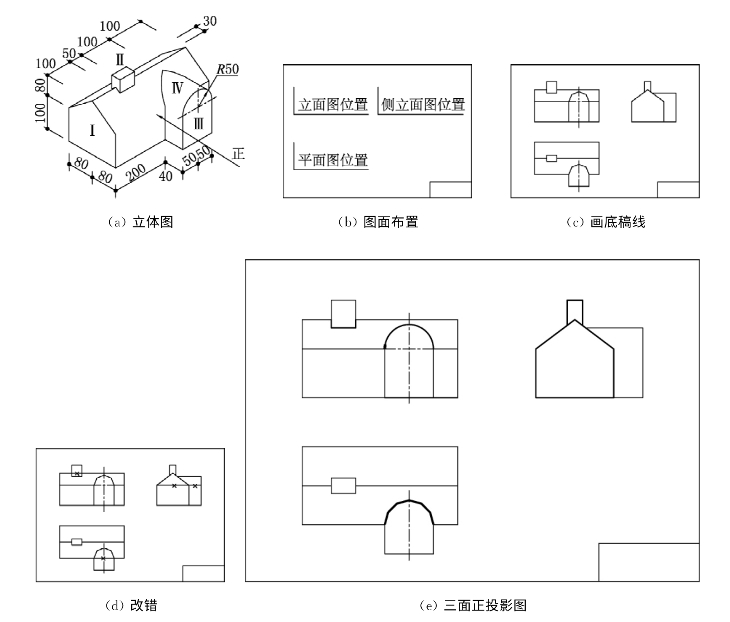

图2-35 组合体投影图的画法

【解】(1)形体分析:该形体可以看作由四个基本形体组成。形体Ⅰ为平放的五棱柱,形体Ⅱ为带缺口的长方体,形体Ⅲ为四棱柱,形体Ⅳ为一斜切半圆柱叠加在形体Ⅰ和Ⅲ上。

(2)选择投射方向:根据选择投射方向的三个基本条件,选择正立面图的投射方向。如图2-35(a)中箭头上注有“正”字的方向为正立面图的投射方向,其他投影图的投射方向以此为准,确定侧面图和水平面图的投射方向。

(3)确定比例和定图幅:作业中一般采用A2或A3图幅,建筑物的体积比较大,一般采用缩小比例绘制。本图例采用1∶1的比例,并采用A3幅面绘制。

(4)画投影图。
