任何建筑图样都是用图线绘制成的，熟悉图线的类型及用途，掌握各类图线的画法是建筑制图最基本的技能。

为了使图样清楚、明确，建筑制图采用的图线分为实线、虚线、单点长画线、双点长画线、折断线和波浪线6类，其中前4类线型按宽度不同又分为粗、中、细三种，后两类线型一般均为细线。各类线型的规格及用途见表1-3。

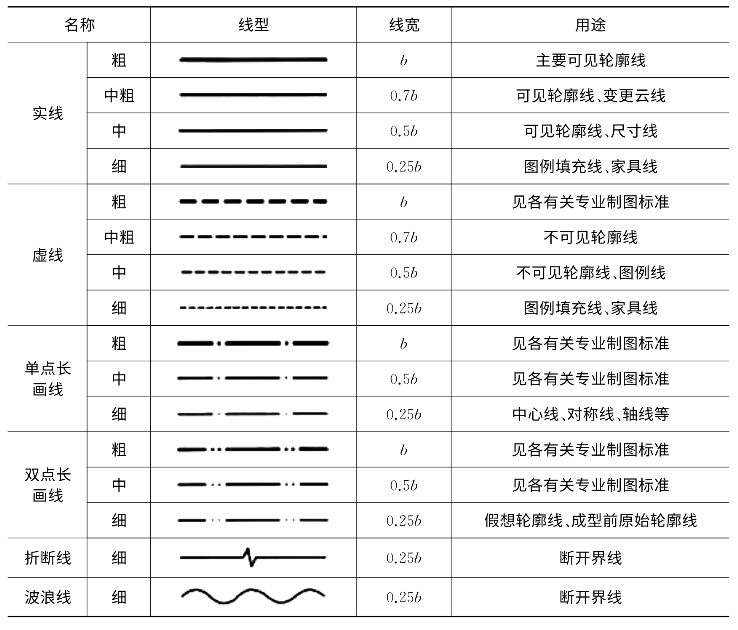

表1-3　线型规格及用途

图线的基本线宽b，宜按照图纸比例及图纸性质从1.4mm，1.0mm，0.7mm，0.5mm线宽系列中选取。

每个图样根据复杂程度与比例大小，先确定基本线宽b，再按表1-4确定适当的线宽组。在同一张图纸中，相同比例的图样，应选用相同的线宽组。虚线、单点长画线及双点长画线的线段长度和间隔，应根据图样的复杂程度和图线的长短来确定。当图样较小，用单点长画线和双点长画线绘图有困难时，可用实线代替。在同一张图纸内，各不同线宽组中的细线，可统一采用较细的线宽组的细线。需要缩微的图纸，不宜采用0.18mm的线宽。

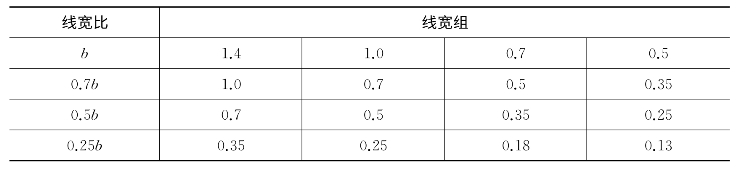

表1-4　线宽组　单位：mm

图纸的图框线和标题栏线，可采用表1-5中的线宽。(www.daowen.com)

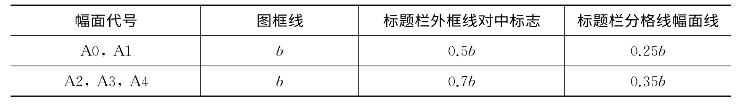

表1-5　图框和标题栏线的宽度　单位：mm

此外在绘制图线时还应注意以下几点：

（1）单点长画线和双点长画线的首末两端应是线段，而不是点。单点长画线（双点长画线）与单点长画线（双点长画线）交接或单点长画线（双点长画线）与其他图线交接时，应是线段交接。

（2）虚线与虚线交接或虚线与其他图线交接时，都应是线段交接。虚线为实线的延长线时，不得与实线连接。虚线的正确画法和错误画法，如图1-14所示。

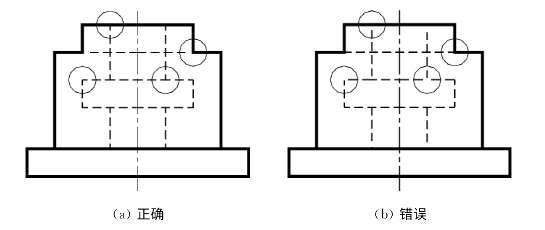

图1-14　虚线交接的画法

（3）相互平行的图线，其净间隙或线中间隙不宜小于0.2mm。

（4）图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字的清晰。
