图纸幅面，简称图幅，是指图纸的大小规格。为了便于图纸的装订、查阅和保存，满足图纸现代化管理要求，国家对图纸的大小规格制定了统一的标准。根据国家颁布的《房屋建筑制图统一标准》（GB/T 50001—2017），建筑工程图纸的幅面及图框尺寸应符合表1-1的规定。表中数字是裁边以后的尺寸，尺寸代号的意义如图1-10所示。

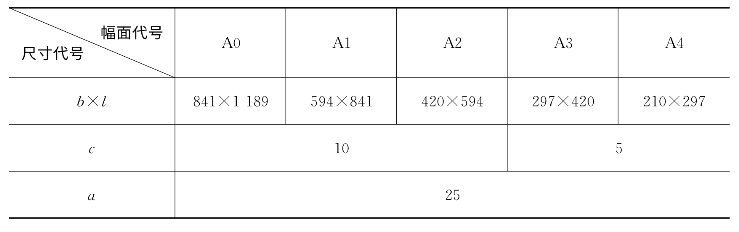

表1-1　幅面及图框尺寸　单位：mm

图幅分横式和立式两种。从表1-1中可以看出A1号图幅是A0号图幅的对折，A2号图幅是A1号图幅的对折，以此类推，上一号图幅的短边，即是下一号图幅的长边。

建筑工程同一专业所用的图纸应整齐统一，选用图幅时宜以一种规格为主，尽量避免大小图幅掺杂使用。一般不宜多于两种幅面。

在特殊情况下，允许A0～A3号图幅按表1-2的规定加长图纸的长边，但图纸的短边不可加长。有特殊需要的图纸，可采用b×l为841mm×891mm与1 189mm×1 261mm的幅面。

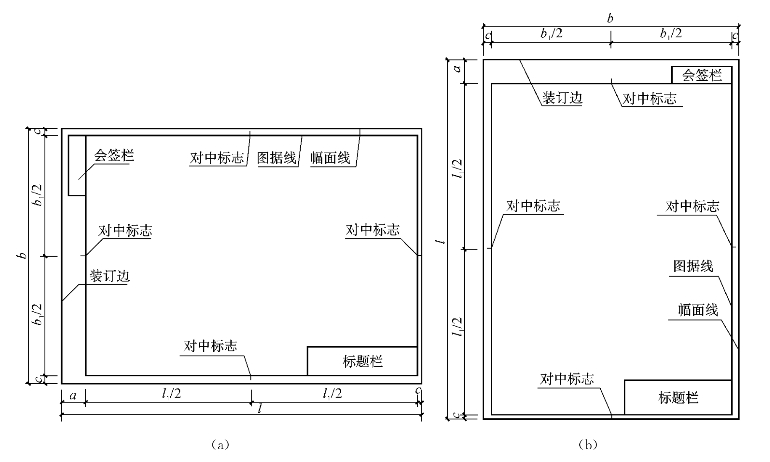

图1-10　图幅格式

表1-2　图纸长边加长尺寸　单位：mm(www.daowen.com)

图纸的标题栏、会签栏及装订边的位置如图1-11所示。标题栏、会签栏的大小及格式如图1-11、图1-12所示。会签栏内应填写会签人员的专业，姓名及日期（年、月、日）；一个会签栏不够用时可另加一个，两个会签栏应并列；不需会签的图纸可不设此栏。学生制图作业用标题栏推荐图1-13的格式。

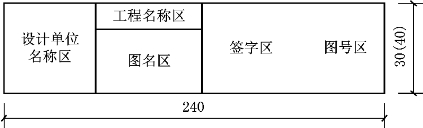

图1-11　图纸的标题栏

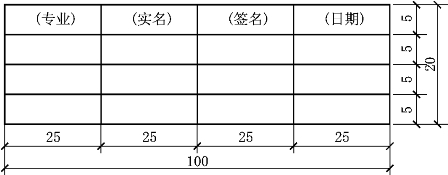

图1-12　图纸的会签栏

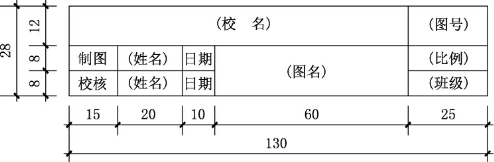

图1-13　学生制图作业用标题栏
