许多现代汽车都装有防盗报警系统，当有人擅自打开任何一个车门时，报警系统以及与其相连接的声光电路立即启动报警，且不允许发动机起动或在发动机起动后几秒会自行熄火，以达到防盗的目的。

1.组成及功用

防盗报警系统主要由电子模块、触发继电器、报警继电器、起动中断继电器、门框侧开关以及门锁开关等组成。当把自动门锁开关置于LOCK位置时，车门锁定后即开始进入预警状态。这时如防盗报警系统检测到有人用不正当的手段开启车门、发动机舱盖、行李箱，或破坏车窗、车厢内有人移动、车辆倾斜时，报警电路就会启动：喇叭发出声响，尾灯、顶灯、外灯等发光，同时接通起动中断电路，有些车型还要将发动机点火和燃油供应切断，以防止发动机不正当起动。为防止破坏防盗报警系统（常用方法切断电源），有些车型在隐蔽位置加装了支援后备电源，防盗报警系统原理图如图6-48所示。

2.防起动装置

防起动装置是利用机械或电气的方法阻止车辆行驶的装置，一般是阻止发动机起动。图6-49所示是电子式身份验明装置（简称ID），就是钥匙开关或电子钥匙（利用电子控制的钥键）。身份验明校核装置就是利用钥匙操作对照、判断ID，输出许可信号的控制装置。所谓许可装置是按照来自身份验明校核装置的许可信号，进行发动机起动的装置。这些装置包括发动机ECU、燃油泵或阀、点火继电器、起动机继电器等。柴油机则是装有电子控制装置的燃油泵。

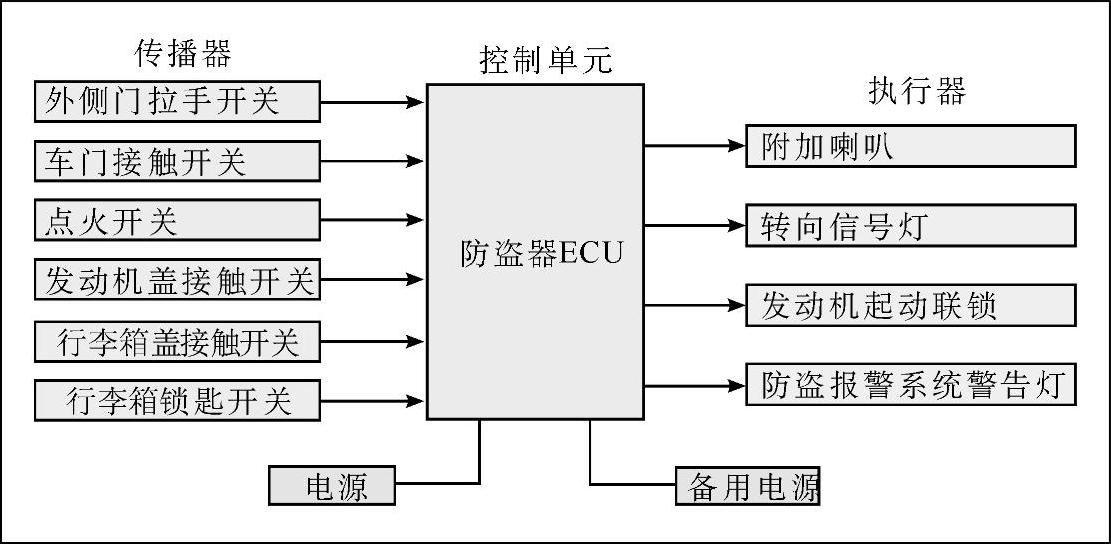

图6-48 防盗报警系统原理图

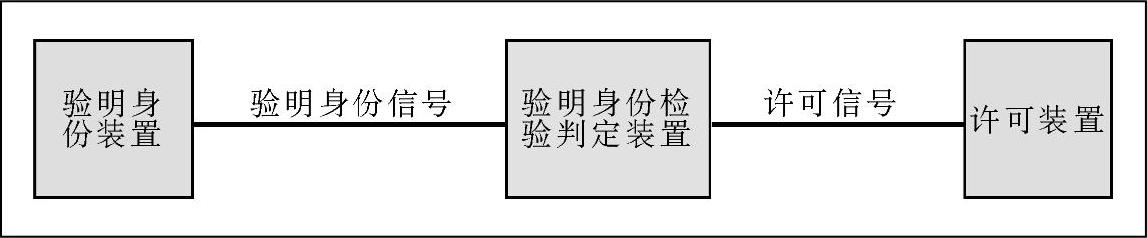

图6-49 电子式身份验明装置(www.daowen.com)

3.防盗报警系统故障检修

仍以丰田雷克萨斯LS400为例，说明其防盗报警系统的故障检修方法，如表6-8所示。

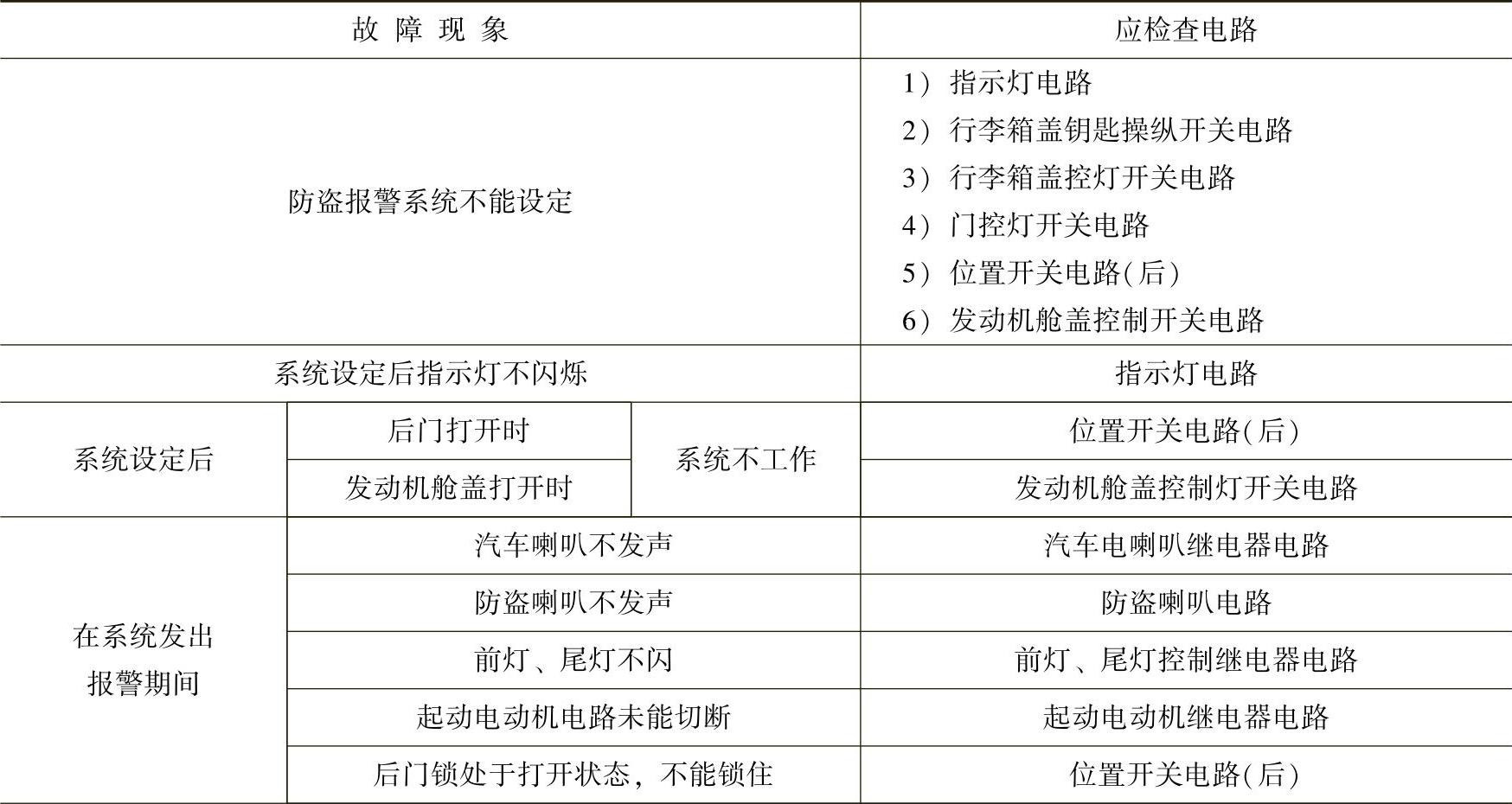

表6-8 雷克萨斯LS400防盗报警系统的常见故障表

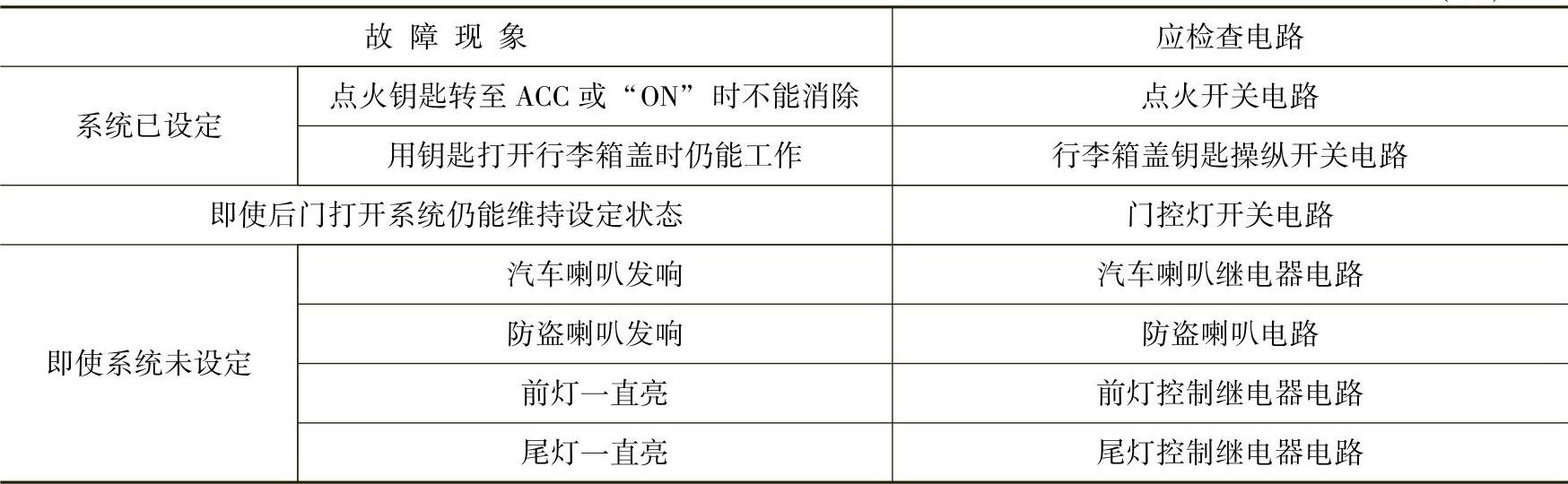

（续）

注意：防盗报警系统的故障排除是以车门锁控制系统工作正常为前提的。因此，在进行防盗报警系统故障检修前，应首先检查并确定车门锁控制系统能正常工作。
