中控门锁系统组成与工作原理

中央门锁系统主要由控制开关、门锁控制器和门锁执行机构等组成,如图6-33所示。


图6-33 中央门锁系统的组成

1.控制开关

(1)门锁控制开关

安装在前左门和右门的扶手上,如图6-34所示。将开关推向前门是锁门,推向后门是开门。

(2)钥匙开锁报警开关

用于探测点火钥匙是否插进钥匙门内,当钥匙在钥匙门内,钥匙开锁报警开关接通电路报警;当钥匙离开钥匙门时取消报警,如图6-35所示。

(3)钥匙控制开关

安装在每个前门的钥匙门上,如图6-36所示。当从外面用钥匙开门和关门时,钥匙控制开关便发出开门或锁门的信号给门锁ECU。

(4)行李箱盖开启器开关

位于仪表板下面,拉动此开关便能打开行李箱盖,如图6-37所示。钥匙门靠近行李箱盖开启器,推压钥匙门,断开行李箱内主开关,此时再拉开启器开关也不能打开行李箱盖。将钥匙插进钥匙门内顺时针旋转打开钥匙门,当主开关再次接通,便可用行李箱盖开启器打开行李箱。

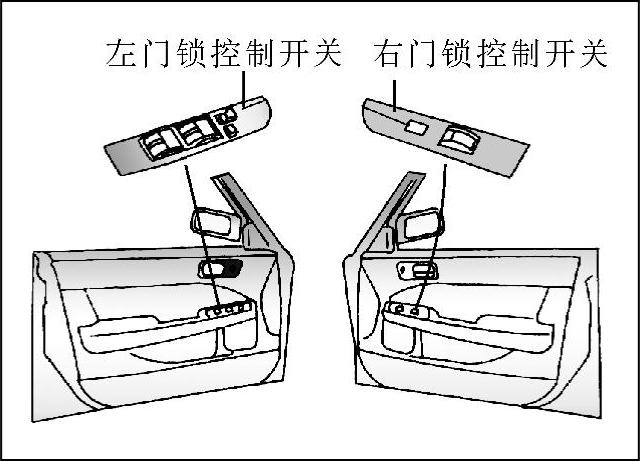

图6-34 门锁控制开关


图6-35 钥匙开锁报警开关

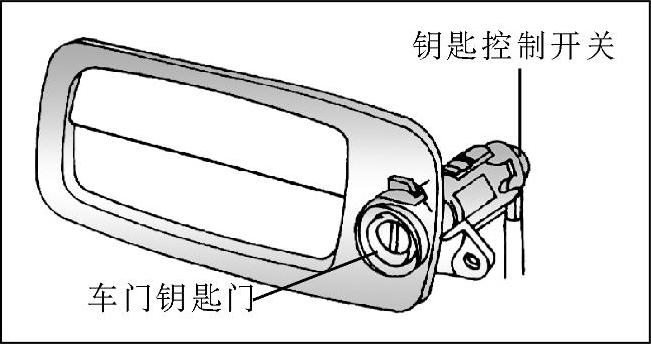

图6-36 钥匙控制开关

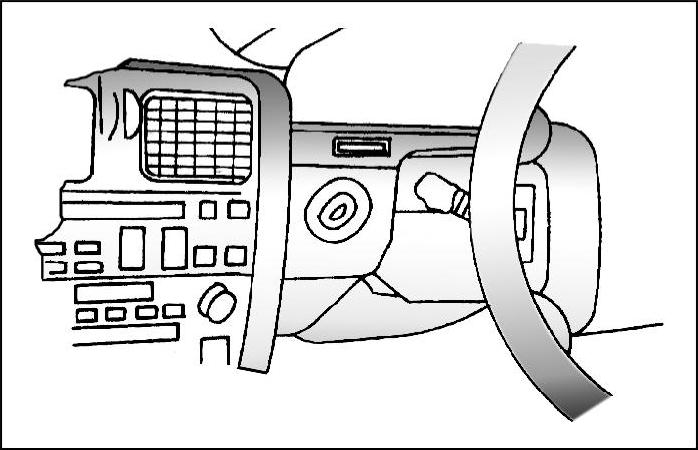

图6-37 行李箱盖开启器开关

(5)门控开关

用于探测车门的开闭情况。车门打开时,门控开关接通;车门关闭时,门控开关断开。

(6)门锁开关

用于检测车门的开闭情况。当车门关闭,门锁开关断开;车门开启,门锁开关接通。

2.门锁控制器

(1)晶体管

门锁控制器内部设有闭锁和开锁两个电器,由晶体管开关电路控制,利用电容器的充、放电过程,控制一定的脉冲电流持续时间,使门锁执行机构完成闭锁和开锁动作,如图6-38所示。

(2)电容式门

该系统利用充足电的电容器,在工作时继电器串联接入电容器的放电回路,使其触头短时间闭合。当(正向或反向)转动车门钥匙时,相应的电路开关(闭锁或开锁)接通,电容器放电电流通过继电器线圈搭铁,线圈产生电磁吸力,触头闭合,接通执行机构电磁线圈的电路,完成闭锁或开锁的动作。当电容器放电完毕后,继电器触头打开,中央门锁系统停止工作。此时另一只电容器被充电,为下一次操纵做好准备,如图6-39所示。(www.daowen.com)

(3)车速感应式

在中央门锁系统中加装一车速(10km/h)感应开关,当汽车行驶速度达10km/h以上时,若车门未闭锁,不需要驾驶人操纵,门锁控制器将自动关闭。每个门可单独进行门锁开关。车速感应式中央门锁系统电路如图6-40所示。


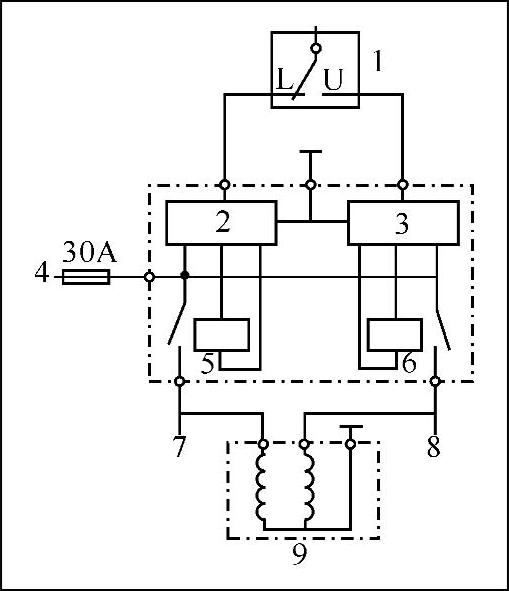

图6-38 晶体管式中央门锁系统

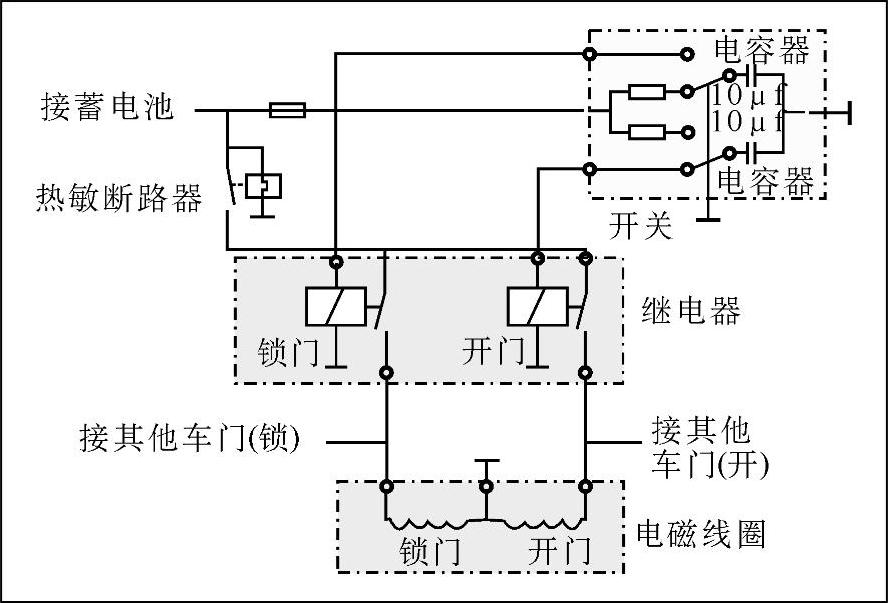

图6-39 电容控制的中央门锁系统电路

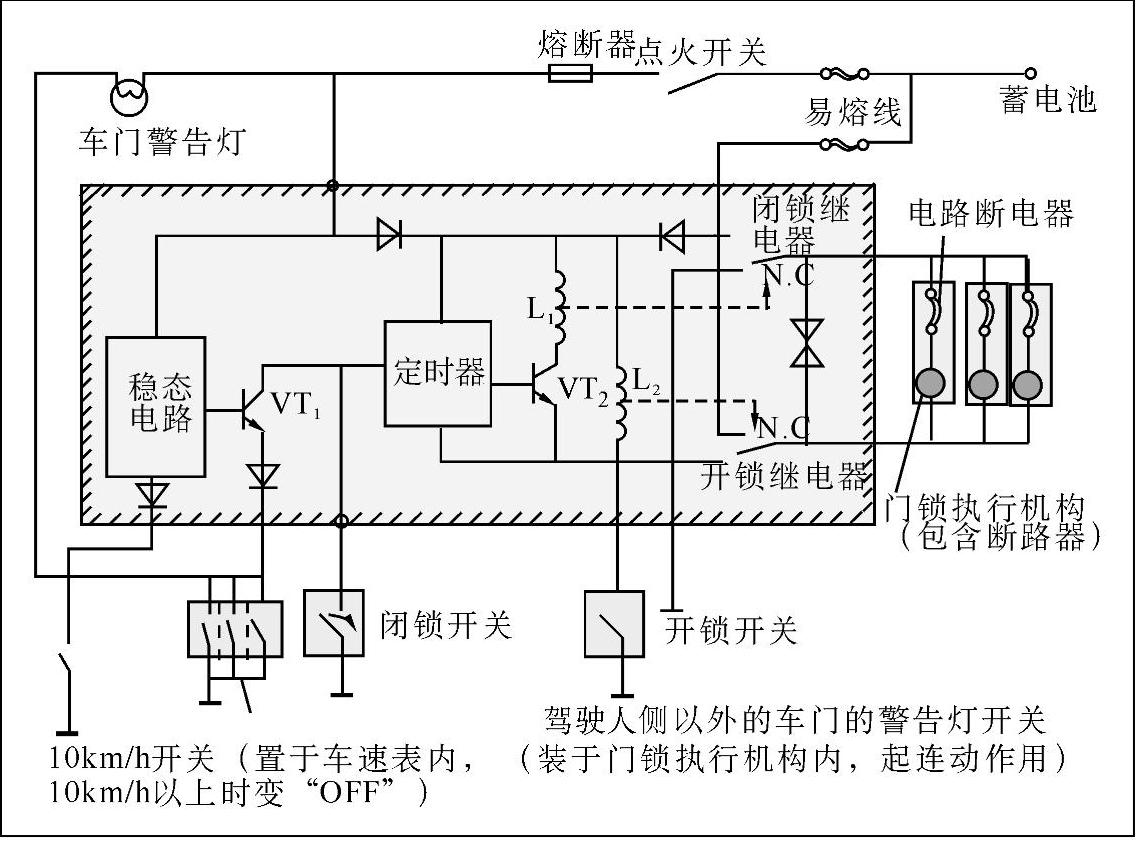

图6-40 车速感应式中央门锁系统电路

接通点火开关,电流流经3个车门警告灯开关搭铁(此时若门锁未锁,则开关打开),警告灯点亮。若按下闭锁开关,则定时器使晶体管VT2导通。在VT2导通期间,锁定继电器线圈L1通电,锁定继电器常开触头闭合,门锁执行机构通过正向电流,车门闭锁。当按下开锁开关,则开锁继电器线圈L2通电,开锁继电器常开触头闭合,门锁执行机构通过方向电流,车门开锁。若车门未闭锁,且行车速度低于10km/h时,置于车速表内的10km/h开关闭合,此时稳态电路不给VT1提供基极电流;当车速高于10km/h时,10km/h开关断开,此时稳态电路给VT1提供基极电流,VT1导通,定时器触发经VT1和车门警告灯开关搭铁,就像按下闭锁开关一样,使车门闭锁,从而保证行车安全。

3.执行机构

(1)电磁线圈式

其内部有两个电磁线圈,分别用于开启和关闭门锁。当给锁门线圈通电时,衔铁带动连杆左移,即锁门;当给开门线圈通电时,衔铁带动连杆右移,即开锁,如图6-41所示。

(2)电动机

采用可逆式电动机,如图6-42所示。当电动机转动时,蜗杆带动齿轮转动,齿轮推动锁杆,车门被锁上或打开,然后齿轮在回位弹簧的作用下返回原位置,防止操纵锁钮时电动机工作。位置开关当锁杆推向锁门位置时断开,推向开门位置时接通。其优点是体积小,耗电少及动作较迅速;缺点是开启和关闭之后,由于疏忽通电,易烧坏电动机。

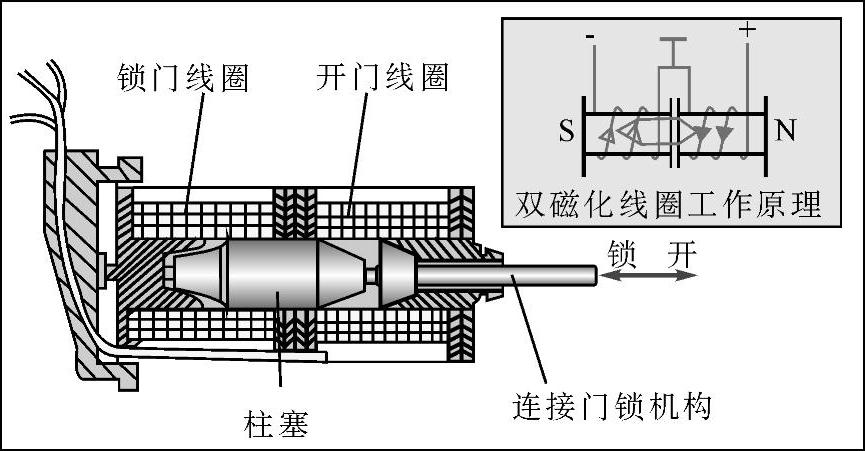

图6-41 电磁铁式门锁执行机构

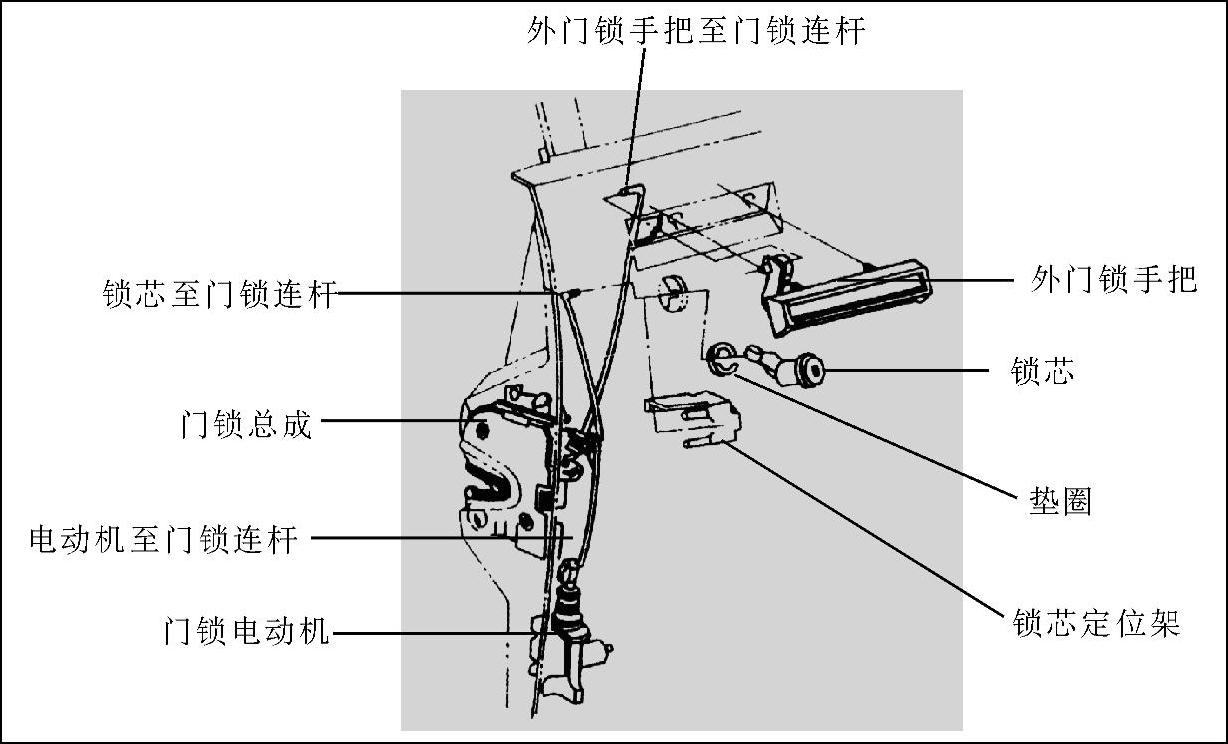

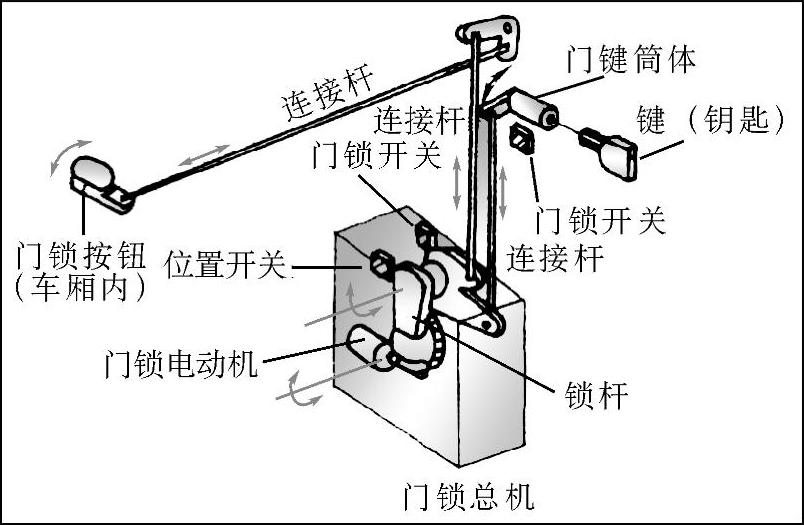

图6-42 电动机式门锁执行机构

(3)双压力泵式

双压力泵式中央门锁主要由机械部分、空气管路和电路3部分组成。电路部分的核心是中央门锁控制单元,它连同双压力泵装在一个塑料盒内,安装在后座椅下面,如图6-43所示。

当用钥匙或拨动两前门任一锁扣按钮来开门锁时,如图6-44所示,由于门锁通过连接杆与门锁开关相连接,门锁开关的连接杆被向上拉起,门锁开关内的开锁触头闭合。控制单元收到此信号后,立即命令双压力泵转动以压缩空气,系统管路中的气体呈正压,气体进入4个车门及行李箱盖的控制元件(膜片室)内,膜片推动连接杆向上运动将门锁打开。

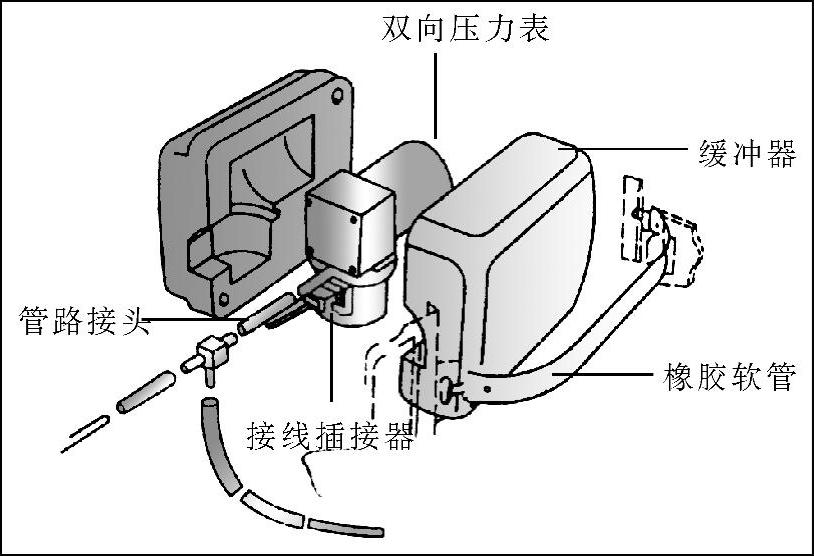

图6-43 双向压力泵及控制单元

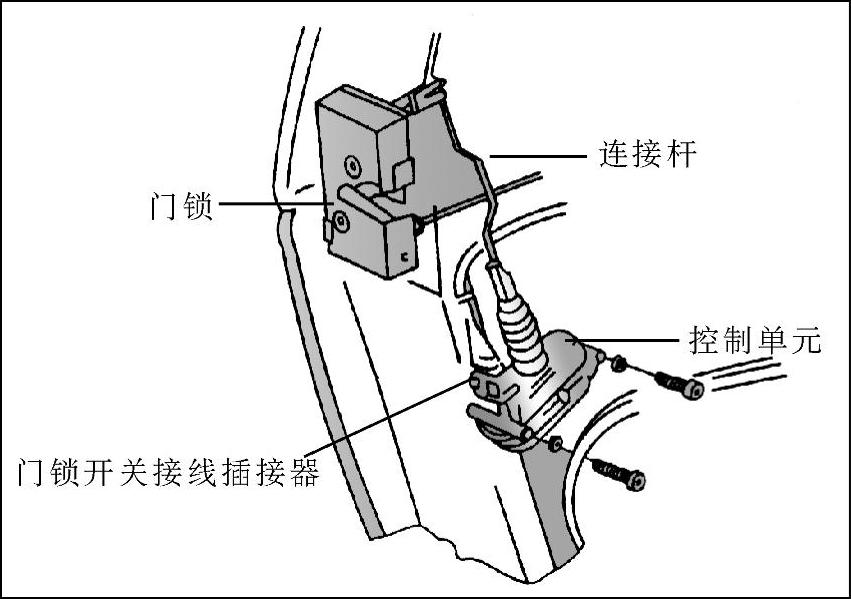

图6-44 前门锁控制元件

当用钥匙或按下两门的任一锁扣来锁住车门时,门锁开关的连接杆被压下,门锁开关内的门锁触头闭合,控制单元收到此信号后,立即命令双压力泵向另一个方向运转,用以抽吸空气,系统管路中呈负压,各门锁的控制元件的膜片室内进入真空状态,膜片带动连接管向下运动将门锁锁住。

后门及行李箱的门锁控制元件与前门的不同,它们没有门锁开关及接线,只是一个气动执行元件。
