以上海桑塔纳为例，其刮水器及洗涤器电路如图6-19所示。该装置由刮水电动机V、洗涤泵V₅、刮水器开关E₂₂、间歇刮水继电器J₃₁、熔丝S₁₁及刮水器机械传动装置等组成。刮水器组合开关E₂₂是三掷五位开关，不使用刮水器和洗涤器时，E₂₂处在第四位（空档），第一位是高速工作档，第二位是低速工作档，第三位是点动工作档，第五位是间歇工作档。刮水电动机V为双速永磁直流电动机，空载高速时刮水器曲柄转速为62～82r/min，空载低速时为42～52r/min。电路与X火线连接，当点火开关处于2档（点火）时，中间继电器J₅₉的线圈有电流通过，J₅₉触头闭合，这时V才可以投入工作。

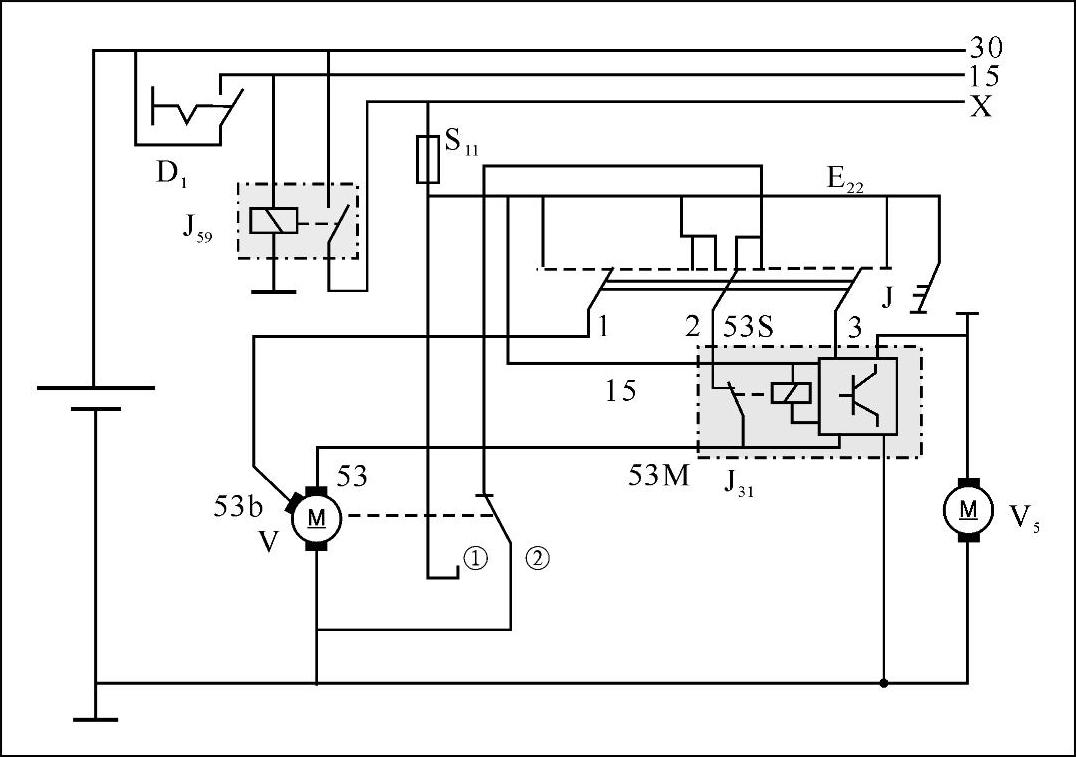

图6-19 桑塔纳电动刮水器及洗涤器电路

1.快速刮水

当刮水器开关E₂₂处于第一位时（开关手柄推至最前端），刮水电动机的电路被接通，这时由于电动机合成磁场较弱，故电动机转速较高。

2.低速刮水

当刮水器开关E₂₂处于第二位时，电流由E₂₂的第二掷的2位经间歇继电器J₃₁的常闭触头进入低速电刷53，电动机转速较低。

3.点动刮水(www.daowen.com)

驾驶人按下开关手柄，E₂₂处于第三位，电动机工作状态与第二位相同，但当驾驶人松开手柄时，在开关弹簧的作用下，E₂₂自动回到空档第四位上。

4.停机复位

刮水电动机总成内附设单掷二位自动开关，只有当刮水片处于风窗玻璃的右下端位置时，该开关才处在第二位，其他情况均处在第一位。当刮水开关E₂₂处于第四位而刮水片不在右下端位置时，则刮水电动机总成内部开关处在第一位，刮水电动机电路仍接通，刮水电动机低速运转。而当刮水片运动至右下端时，自动复位开关刚好处于二位，通过E₂₂的第二掷、间歇继电器J₃₁的常闭触头将电动机短接制动，电动机立即停止转动，刮水片即停在右下端，以确保刮水片不阻挡驾驶人视线。

5.间歇刮水

E₂₂处于第五位，E₂₂的第二掷、第三掷都与电源接通，第二掷的第五位与第四位相同，第三掷接通间歇刮水继电器J₃₁控制电路，J₃₁中的继电器线圈L上有电流，使常闭触头打开，常开触头闭合，将电源通过15和53M接线柱、53与电机接通，相当于低速刮水。随着间歇继电器工作，J₃₁中的继电器线圈L断电，则常闭触头闭合，常开触头打开，待刮水片停在风窗玻璃右下端时，电动机即停止工作，相当于停机复位。随着间歇继电器的工作，则J₃₁中的继电器线圈L上又有电流通过，则电动机又低速运转……以上过程不断重复，刮水片每隔5～6s往返一次。

6.喷水洗涤

向上拨动组合开关手柄（组合开关处于第四位）时，控制洗涤泵的点动触头闭合，将洗涤泵V₅与电源接通，洗涤泵工作，位于发动机罩上的4个喷头同时向风窗玻璃喷注洗涤液。同时，点动触头也将间歇继电器J₃₁接通，刮水电动机低速运转。当点动触头断开时，洗涤泵停止工作，喷水停止。这样，在喷水同时，刮水电动机低速运转，刮水器低速刮水，停喷后，刮水片能自动刮水2～3次。E₂₂开关在任意位置时，点动触头都能独立工作，并不相互干扰。
