1.组成

刮水器电动机的组成如图6-13所示。

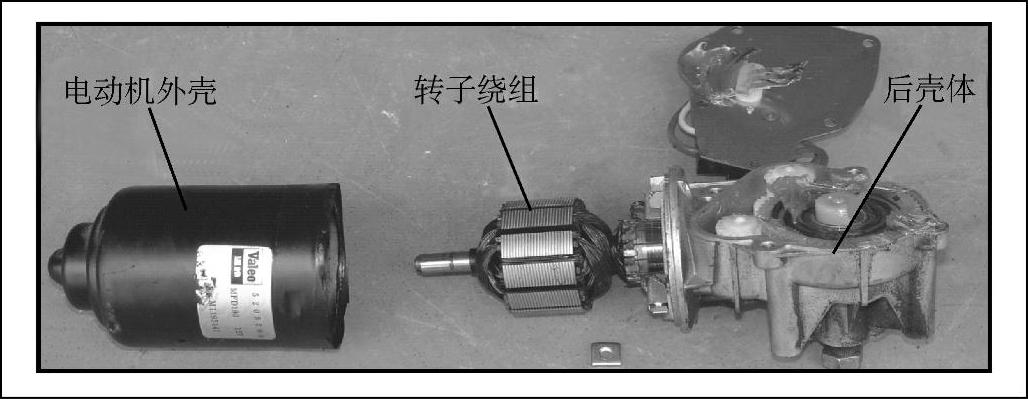

图6-13 刮水器电动机的组成

刮水器的作用是用以清扫风窗玻璃上的雨水、雪或尘土，以确保驾驶人有良好的视线。刮水器有气压式、电动式等多种，但多数采用电动式。电动式刮水器是由刮水电动机和一套传动机构组成，如图6-14所示。电动机旋转，带动蜗杆蜗轮减速机构，使与蜗轮轴相连的摇臂带着两侧拉杆进行往复运动，拉杆则通过摆杆带着左、右刮水器架进行往复摆动，安装在刮水器架上的橡皮刮水器便刷去风窗玻璃上的雨水、雪和灰尘。

2.永磁式刮水电动机的变速和刮水片自动复位原理

刮水电动机的刮水速度应能根据雨雪的大小由驾驶人进行控制。在停止刮水或自动复位装置可在任何时刻切断刮水电动机电路时，都能使刮水片自动停止在风窗玻璃的下部，以免影响驾驶人的视线。

刮水器开关是一个4档开关，有R、L、H3个档位，4个接线柱，Ⅰ接线柱接复位装置，Ⅱ接线柱接电动机的低速电刷，Ⅲ接线柱搭铁，Ⅳ接线柱接电动机高速电刷，如图6-15所示。

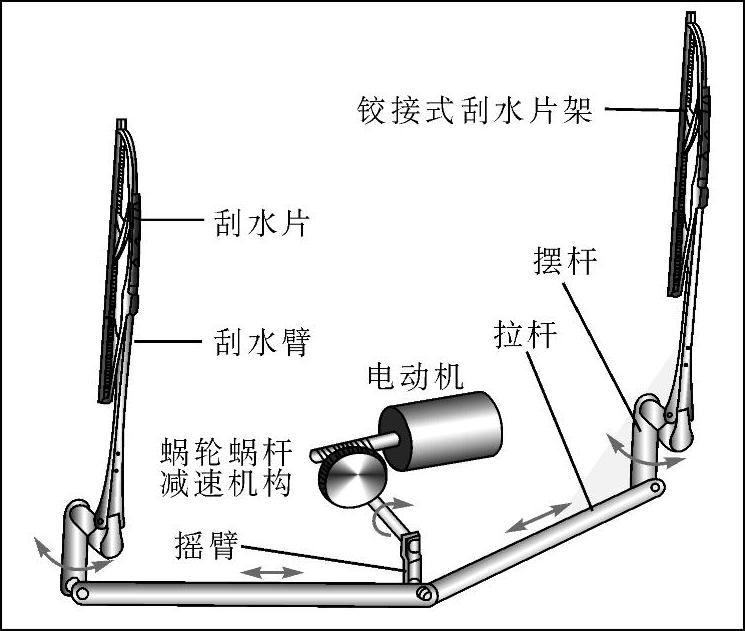

图6-14 电动刮水器结构图

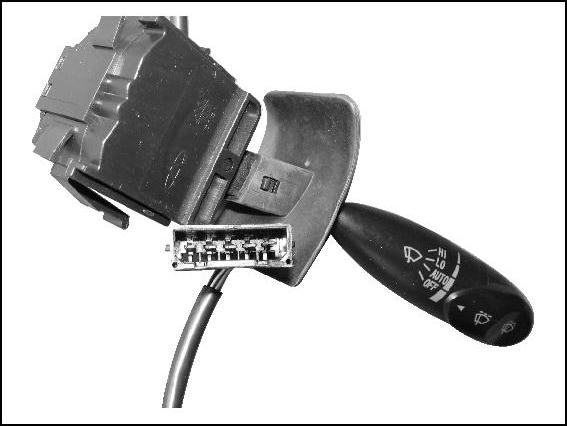

图6-15 刮水器开关

复位装置是在减速蜗轮（由塑料或尼龙材料制成）上，嵌有铜环1和2（图6-16）。此铜环分为两部分，其中铜环1与电动机外壳相连（为搭铁）。触头臂用磷铜片或其他弹性材料制成，其一端分别铆有触头。由于触头臂具有一定的弹性，因此在蜗轮转动时，触头与蜗轮的端面和铜环1和2保持接触。

（1）低速运转

接通电源开关，将刮水器开关拉出到L位时，电流从蓄电池正极→电源开关→熔丝→电刷B3→电枢绕组→电刷B1→接线柱Ⅱ→接触片→接线柱Ⅲ→搭铁→蓄电池负极，构成回路，电动机以低速运转。

（2）高速运转(www.daowen.com)

将刮水器开关拉出到H位时，电流从蓄电池正极→电源开关→熔断器→电刷B3→电枢绕组→电刷B2→接线柱Ⅳ→接触片→接线柱Ⅲ→搭铁→蓄电池负极，构成回路，电动机以高速运转。

（3）自动复位

当把刮水器开关退回到R位时，如果刮水片没有停止到规定位置，由于触头与铜环相接触，如图6-16b所示，则电流继续流入电枢，其电路为蓄电池正极→电源开关→熔断器→电刷B3→电枢绕组→电刷B1→接线柱Ⅱ→接触片→接线柱Ⅰ→触头臂→铜环→搭铁→蓄电池负极。因此，电动机仍以低速运转直至蜗轮旋转到图6-16a所示的特定位置，电路中断。由于电枢的运动惯性，电动机不能立即停止转动，此时电动机以发电机方式运行。由于此时电枢绕组通过触头臂与铜环2接通而短路，电枢绕组将产生能耗制动转矩，电动机迅速停止运转，使刮水片复位到风窗玻璃的下部。

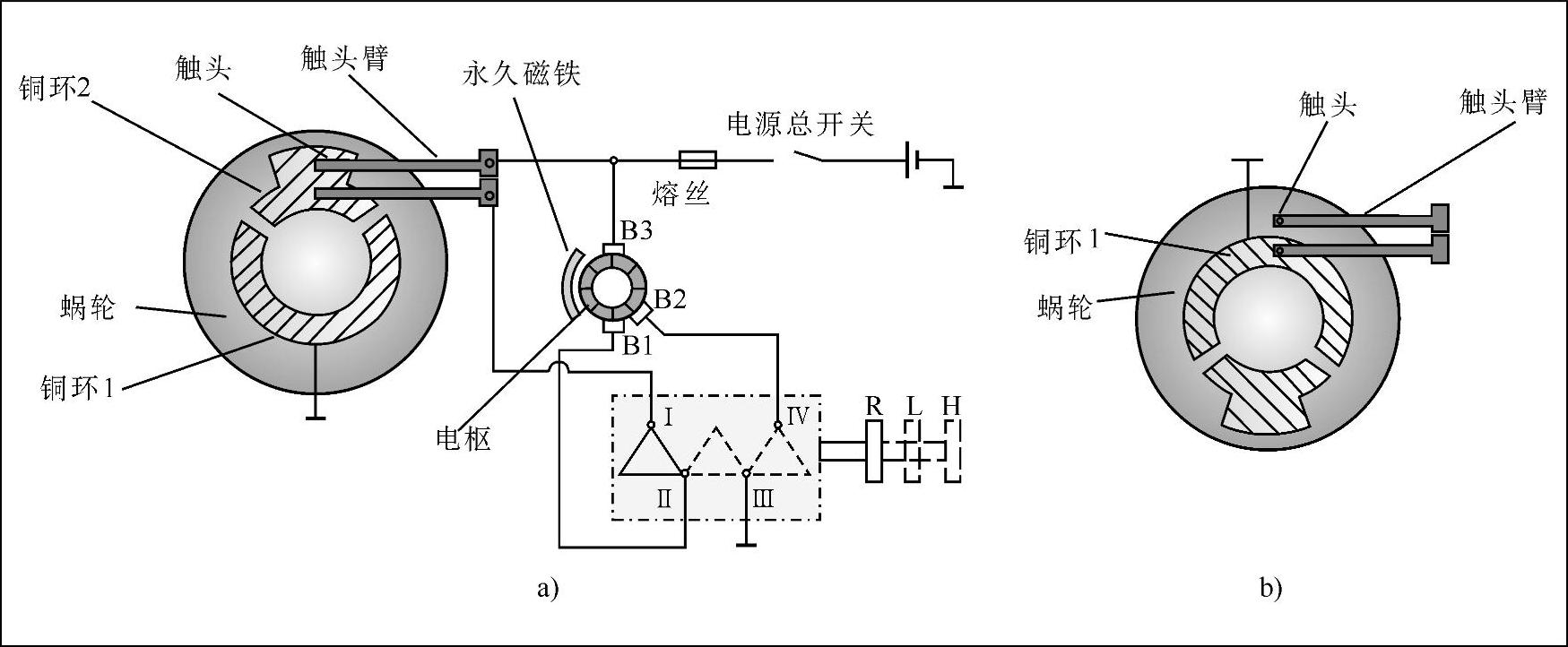

图6-16 铜环式刮水器的控制电路和自动复位装置

a）状态一 b）状态二

3.刮水器间歇式刮水工作原理

间歇档用于当雨水较少时使电动机工作在间歇状态，由间歇继电器控制，如图6-17所示。

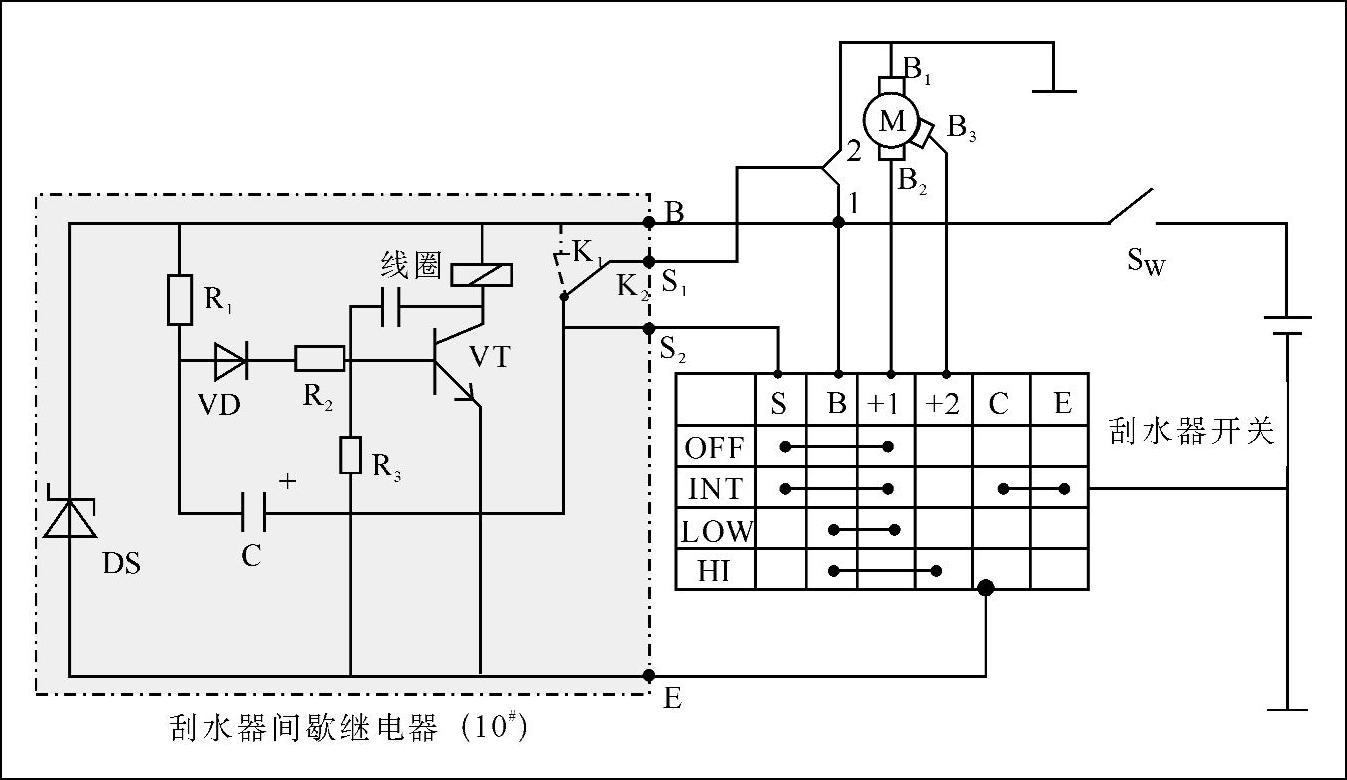

图6-17 刮水器间歇式刮水电路图

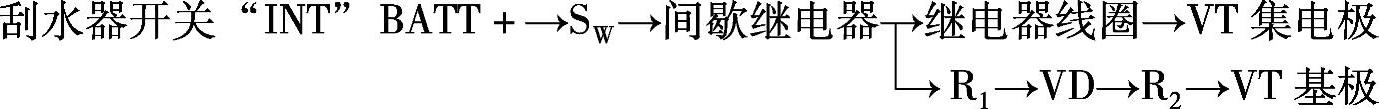

此时，二极管VD导通，给VT提供基极电流，使VT导通，测线圈中有电流，则K₁闭合，K₂断开。

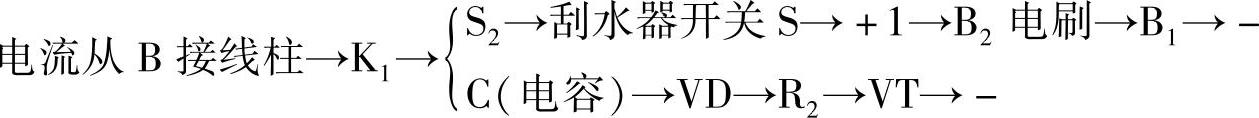

电容器开始充电，同时电动机以低速运转，当接近充满电时，VD左端电位下降而截止，VT截止，线圈断电，K₁断开，K₂闭合，此时刮水片应运行到位，否则即为行程开关1位闭合。由电路图可知BATT+→行程开关→S₁→K₂→S₂→开关S→+1→B₂→B₁→-。电动机运转，直到复位，然后C开始放电，C+→K₂→复位开关2→-→K₁→C-，随放电进行VD左端电位升高，达到VD导通电压时VD又导通。如此，则通过C放电使继电器间歇工作，约4～6s循环一次。
