奔驰S320仪表失误,警告灯亮的解决方法

☞故障现象

一辆W220底盘的奔驰S320进厂维修,其故障为仪表有时失灵,警告灯亮。

☞故障排除

接车起动之后发现ESP、ABS、发动机指示灯亮,熄火再起动,油表指针有时不动。连接STAR诊断仪进入DAS系统,无法进行“Quick test”,打开发动机舱左前熔丝盒,发现诊断插座X11/4熔丝烧熔,更换熔丝后,进行“Quick test”,发现车身网络CANB多个控制模块无法通信,其测试结果如表5-2(Filter status:only control units with fault code仅限于有故障的控制单元)所示。

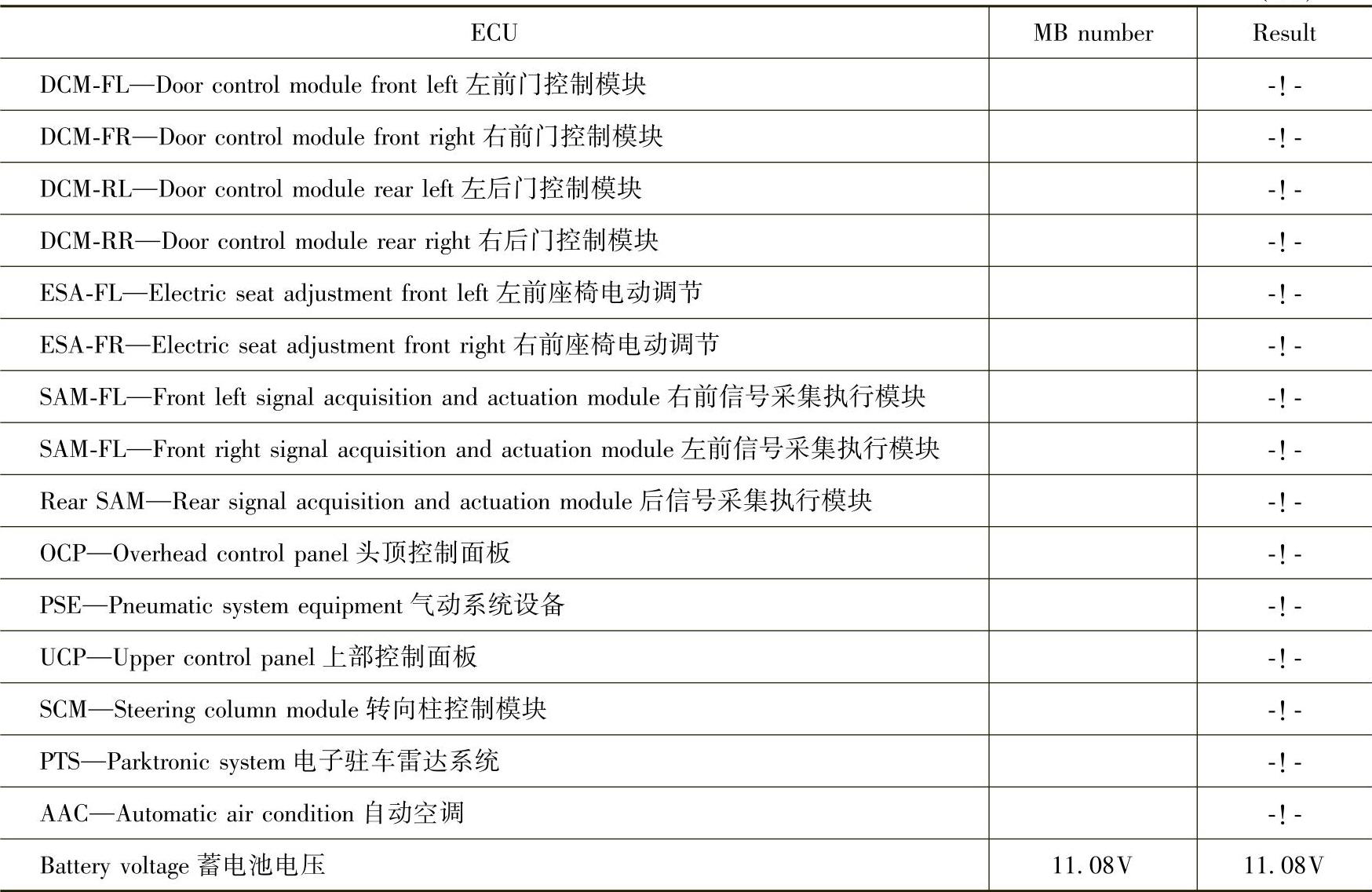

表5-2 进行“Quicktest”测试结果

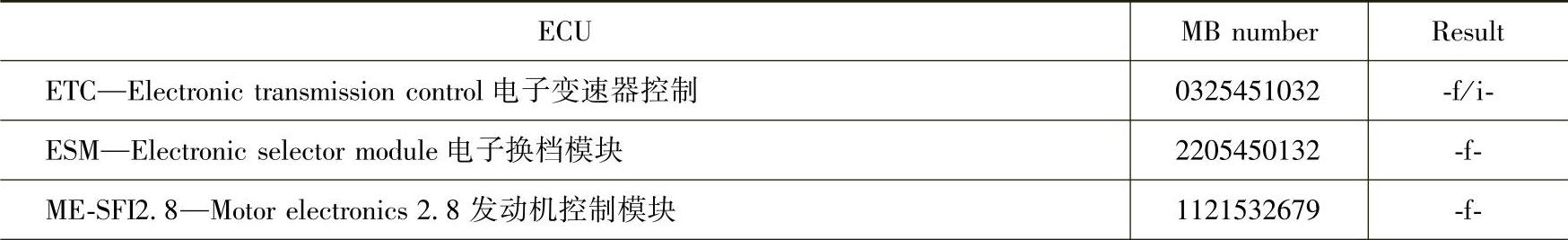

(续)


注:f表示系统有历史储存故障,i表示历史事件的记忆,!表示无法进行数据沟通。

多个控制模块无法通信,表明车载网络CANBUS数据总线有严重短路,信号干扰,因为很少有多个控制模块同时损坏的情况,所以首先应从CAN线系统入手。

该车为2002款W220底盘的车型,有3个CAN线插接器:X30/6(CAN线电压分配插接器,在仪表板左下方,诊断插座旁边)、X30/5(左侧CAN电压分配插接器,驾驶人侧车门地毯下,左前门柱旁)、X30/4(右侧CAN电压分配插接器,前乘客地毯下方,右前门柱旁边)。

连接到X30/6的控制模块有:

①N73:电子点火开关控制模块。

②N80:转向柱控制模块。

③N22:自动空调。(www.daowen.com)

④A1:仪表板。

⑤N72/1:上部控制面板

⑥N10/6:左SAM控制模块。

⑦N10/7:右SAM控制模块。

⑧A37:PSE气动系统。

⑨A40/3:COMAND系统。

⑩N22/4:后自动空调。

⑪N32/1:左电动座椅调节和记忆。

⑫N69/1:左前门控制模块。

⑬N69/3:左后门控制模块。

⑭N10/6:左SAM控制模块。

奔驰车上采用多种CAN控制网络,2002款的W220分为两种:CAN C—发动机高速通信,最大传输速率为125Kbit/s或者500Kbit/s,甚至1Mbit/s;CANB—室内CAN低速通信,最大传输速率为83Kbit/s。

两种不同传输速率的网络如何进行信息共享和不产生协议间的冲突。例如:车门打开时发动机控制模块也许需要被唤醒。为了使采用不同协议及速度的数据总线间实现无差错数据传输,必须要用一种具有特殊功能的计算机,这种计算机就叫网关。网关实际就是一种模块,它的工作好坏决定了不同的总线、模块和网络相互间通信质量的好坏。实际上针对通用协议的OBDⅡ系统,OBD故障扫描就是网关。网关就像一个居民小区的门卫,在他让客人进大门之前,他得问问客人是否应邀前来,或者通知某位住户有客来访了。对不兼容但却需要互相通信的总线和网络来说,网关模块所起的作用和门卫一样。当信息不能传递时,不一定是网关的问题,一个或两个模块的软件或许有故障。
