1.故障一
故障现象：车辆行驶时，车速里程表不工作或车速表指示与实际车速存在较大误差。
故障原因：
1）车速里程表霍尔车速传感器故障。
2）车速里程表指针卡住。
3）变速器输出轴驱动齿轮磨损严重或齿轮啮合间隙过大。
4）车速里程表损坏。
5）发动机损坏。
6）连接电路故障。
故障诊断与排除：
1）如果出现车速里程表不工作的故障，应先检查霍尔车速传感器及驱动齿轮的啮合有无故障。如果正常，再拆检车速里程表。
2）如果只出现车速表指示不准的故障，一般是表内部损坏。
3）检查车速信号到发动机电脑连线，发动机至仪表的信号线。
2.故障二
故障现象：发动机运转后冷却液温度表指针不指示。
故障原因：
1）温度表损坏。
2）冷却液温度传感器失效。
3）温度表电路断路。
4）稳压器损坏。
5）发动机ECU损坏。
故障诊断与排除：
1）打开发动机舱盖，拔下冷却液温度传感器插接器。检查冷却液温度传感器电阻是否正常；如正常，检查传感器信号至发动机ECU信号，发动机ECU至仪表信号。
2）如果上述电路正常，接上组合仪表插接器，打开点火开关，检查冷却液温度传感器插接器的黄/红线是否有电。如果有电，则说明冷却液温度传感器损坏；如果无电，则为冷却液温度表本身或稳压器故障。
3）拆下仪表板，线束保持正常连接，将万用表连接在稳压器正极输出端和搭铁端之间测量电压，如果电压值高于10.5V或低于9.5V，则表明稳压器有故障。否则，为冷却液温度表本身故障。
3.故障三
故障现象：接通点火开关，但燃油表指针不工作。
故障原因：
1）燃油表损坏。
2）燃油表传感器失效。
3）燃油表电路断路。
4）稳压器损坏。
5）燃油箱内无汽油。
故障诊断与排除：
1）检查油箱内是否有汽油。
2）接通点火开关，观察燃油表是否工作。如果燃油表工作，则说明组合仪表上的稳压器工作正常。
3）拔下燃油表传感器插接器，用万用表测量紫/黑色线是否有电，再检查棕色线与车身搭铁情况。如果紫/黑色线有电，棕色线正常，则说明燃油表传感器有故障，应更换。
4）如果紫/黑色线无电，则检查燃油表传感器插接器紫/黑色线至组合仪表插接器的插孔21之间电路是否断路，电路传递为燃油表传感器插接器紫/黑色线→继电器盘插接器M的插孔3→继电器盘插接器U1的插孔12→棕色线→组合仪表插接器的插孔21。
5）如果电路导通，棕色线正常，则为燃油表有故障。(www.daowen.com)
4.故障四
故障原因：
1）低压开关（30kPa开关）故障。
2）低压开关电路短路。
3）高压开关（180kPa开关）故障。
4）高压开关电路断路。
5）润滑油路压力达不到规定要求。
故障诊断与排除：
首先要区分是润滑系统故障还是警报系统自身故障。通常采用测量油压的方法进行诊断。
1）用二极管测试灯连接到蓄电池正极及低压开关之间时，二极管测试灯被点亮。起动发动机，慢慢提高转速，压力达到15～45kPa时，二极管测试灯应熄灭。如果不熄灭，说明低压开关有故障；使发动机怠速运转，机油压力应大于45kPa，发光二极管应熄灭。如果压力低于15kPa，说明润滑系统有故障。
2）将二极管测试灯连接到高压开关上，慢慢提高发动机转速，当机油压力达到160～200kPa时，发光二极管应被点亮。如果不亮，说明高压开关有故障；进一步提高发动机转速，转速达到2000r/min时，油压至少应达到200kPa。如果达不到，说明润滑系统有故障。
通过上面的检查，如果润滑系统和机油压力开关都正常，但警告灯常亮的故障仍存在，应按电路图检查电路故障。
检查时要注意：低压警报开关电路是在搭铁短路时警告灯亮，应重点检查有无搭铁；而高压警报开关电路是在断路且发动机转速超过2000r/min时警告灯亮，应重点检查有无断路。
5.故障五
故障现象：汽车在行驶过程中，无论是冷态还是热态，冷却液警告灯常亮。
故障原因：
1）储液罐中冷却液液面过低。
2）冷却液液位开关故障。
3）冷却液温度警报开关故障。
4）警告灯电路有搭铁处。
故障诊断与排除：
1）检查发动机冷却液温度是否真的过高以及储液罐液面是否过低。
2）上述检查都正常，拔下储液罐液位开关插接器。如果警告灯熄灭，说明液位开关有故障。
3）如果警告灯仍然亮，接好液位开关插接器，拔下冷却液温度报警开关插接器。如果警告灯熄灭，说明冷却液温度报警开关有故障；如果警告灯仍然亮，说明电路有搭铁处。
6.故障六
故障现象：在放开驻车制动杆的情况下，制动警告灯仍亮。
故障原因：
1）制动液液面过低。
2）制动液液位开关有故障。
3）驻车制动开关有故障。
4）警告灯电路有故障。
故障诊断与排除：
1）检查制动液液面是否过低。
2）如果液面正常，拔下制动液液位开关插接器。如果警告灯熄灭，说明制动液液位开关有故障。
3）如果警告灯仍然亮，拔下驻车制动开关插接器。如果警告灯熄灭，说明驻车制动开关有故障；如果警告灯仍然亮，说明电路有搭铁处。

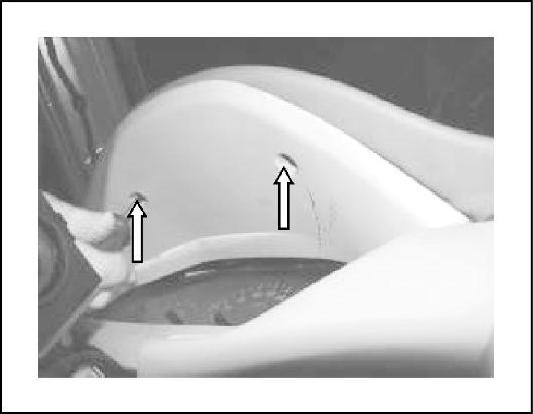

图5-33 拆装组合仪表
