1.灯光信号

（1）转向灯电路的检修

转向灯电路常见故障有单边不亮、频率不当等。

1）单边不亮。说明电源电路到转向灯开关均正常，故障出在转向灯支路上（有断路），应检查灯丝有无烧断，灯泡是否接触不良，插接器是否接触不良。

2）转向灯不闪烁。故障原因为电源—闪光继电器—转向开关的电源电路中断路；闪光继电器损坏和转向开关损坏，排除方法可将其重新接好、修理或更换。

3）左转向时闪光正常而右转向时闪光变快。原因为右转向灯瓦数小；右转向灯有一只灯泡坏或电路有接触不良处，可按规定安装或更换电池。

4）右转向时，转向灯闪烁正常，但左转向时左前位灯均微弱发光。原因为左前位灯搭铁不良（采用双丝灯泡时），使搭铁良好即可排除。

5）接通转向开关，闪光继电器立即烧坏。发现转向开关至某一转向灯之间的电路中有短路搭铁处，找出搭铁处重新绝缘，故障排除。

（2）制动灯电路故障检修

汽车制动灯受行车制动器控制，常见控制开关分踏板控制式、液压控制式、气压控制式3种，如图4-49所示。典型故障诊断方法如下。

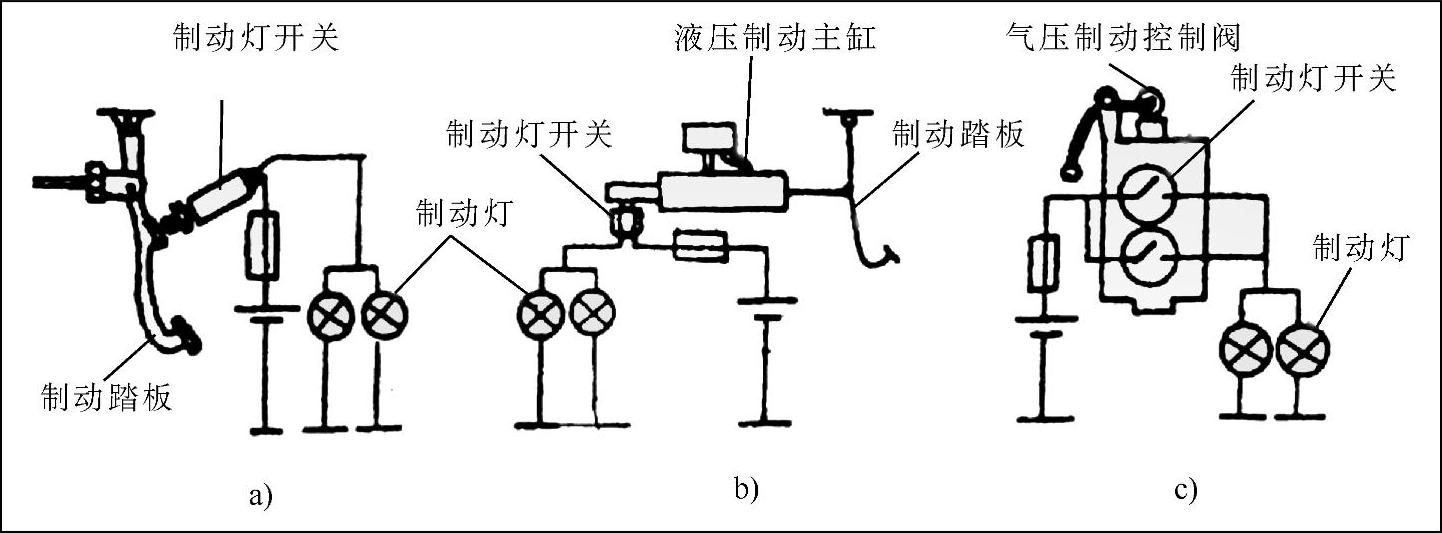

图4-49 制动灯电路

a）踏板控制式 b）液压控制式 c）气压控制式

1）全部制动灯不亮。可先查制动灯熔丝，再查灯丝是否烧断，灯座是否接触不良。若上述情况正常，可短接制动灯开关，若灯变亮，说明制动灯开关坏；若仍不亮，应用试灯查电路是否断路。

2）单边制动灯不亮。应查该制动灯是否烧断，灯座是否接触不良，该侧灯线是否折断。

3）开示宽灯时尾灯亮，但踩下制动踏板时，尾灯反而灭。该现象的原因为该尾灯双线灯泡搭铁不良。

4）制动灯常亮。松开制动踏板，制动灯常亮，这种故障一般出在踏板控制式制动灯开关上。应检查踏板能否回位，开关中心顶柱是否磨损或开关内部是否短路。

（3）倒车灯、倒车报警器电路故障检修

倒车灯常见故障有以下3种。

1）倒车灯不亮。先查看倒车灯熔丝是否烧断；若完好，可将倒车灯开关短接，短接后灯变亮，说明倒车灯开关失效；短接后灯仍不亮，可查倒车灯灯丝是否烧断，灯座是否接触不良；最后用试灯查电路是否断路。

2）倒档挂不进。遇此故障，可旋出倒车灯开关再重挂，挂进了说明倒车灯开关钢球卡死、漏装垫圈或垫圈太薄；重挂挂不进，说明变速器有故障。

3）仅倒档倒车灯不亮，其余档位倒车灯全亮。常开式与常闭式倒车灯开关装反了。

倒车报警电路故障的诊断方法同上。发现倒车报警器失效，一般作换件处理。在有电子配件来源的情况下，可拆开报警器外壳，检查各分立元件的性能并修复使用。

2.声音信号

（1）电喇叭不响

造成电喇叭不响的原因有按钮触头烧蚀、接触不良、继电器触头接触不良或线圈烧断、引线脱落、电喇叭内部不良等，按上述原因逐一检查。

（2）电喇叭常响(www.daowen.com)

电喇叭常响的常见原因有：按钮卡死、继电器触头烧结、继电器按钮线搭铁。遇常响故障时，应及时拔下喇叭熔丝制止长鸣现象，然后按上述原因所在部位逐点检查。

（3）喇叭变音

电喇叭变音常见现象是双音电喇叭变为单音，这种故障只要查出单只不响的原因，加以调整或更换即可消除。若变音是电喇叭发音沙哑，应检查：

1）膜片厚度不均匀、破裂、高低音膜片混用（高音电喇叭膜片较厚）。

2）扬声筒或共鸣板破裂。

3）铁心空气间隙不当。

4）触头压力不当。

5）灭弧电阻或电容器失效。

6）振动部件连接松旷。

7）电喇叭固定方法不当。电喇叭与车架等支座不得刚性连接，应用缓冲钢片或橡胶垫，螺旋形电喇叭传声筒及盆形电喇叭振动片不得与其他物体相碰。

3.电喇叭的调整

（1）音调的调整

改变铁心空气间隙，可以改变电喇叭发音频率（即音调）。螺旋形电喇叭铁心空气间隙可掀开半球形盖后用塞尺测量，低音电喇叭为1.0～1.3mm，高音电喇叭为0.9～1.1mm。需调整时，结构不同，其方法也有差异。

图4-50a所示的电喇叭，拧动上下调整螺母，铁心即上升或下降，从而改变铁心与振动块的间隙。如图4-50b所示，先转动振心，调整与铁心之间的间隙，接着用螺母紧固，然后拧松调整螺母，使弹簧片与振心平行。调后应使振心四周间隙均匀，以免两者工作时相碰产生杂声。

调整盆形电喇叭铁心气隙时应先松开锁紧螺母，然后旋转音调调整螺栓（铁心），如图4-51所示。

（2）音量的调整

改变触头压力可以改变音量，检验时触头预压力是通过校验工作电流是否与额定电流相符来判定的。

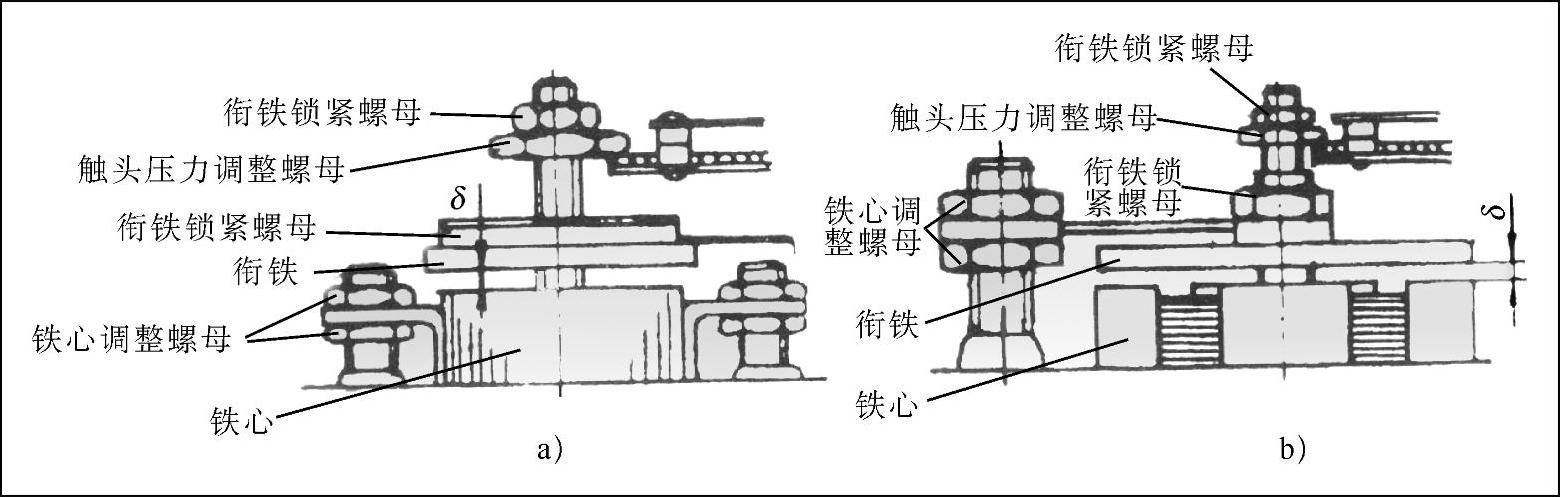

图4-50 调整螺旋形电喇叭

a）调整方式一 b）调整方式二

若工作电流大于额定电流，说明触头压力过大，应调小；若工作电流小于额定电流，说明触头压力小，应调大。螺旋形电喇叭触头预压力调整时，应先拧松中心螺杆上的锁紧螺母，然后转动调整螺母。往里拧，触头压力减小，反之则触头压力增大。

可旋转音量调节螺钉（逆时针方向转动时，音量增大）进行调整。调整时不可过急，每次只需对调节螺母转动1/10圈。

电喇叭音量和音质调整并不是完全独立的，它们两者实际上是相互关联的，因此两者需反复调试才会获得最佳效果。

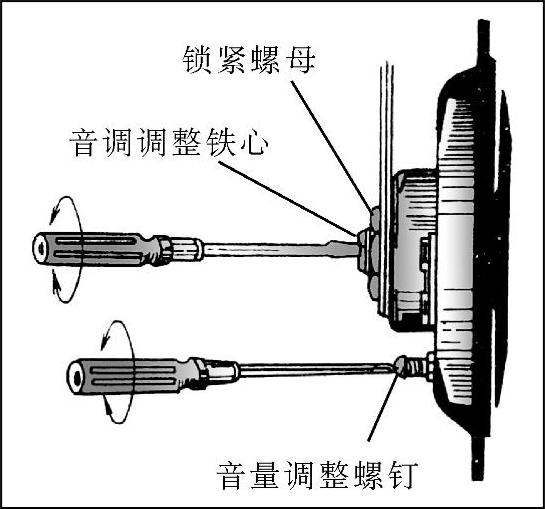

图4-51 调整盆形电喇叭
