前照灯应能保证车前方有明亮而均匀的照明，使驾驶人能看清车前150m以内路面上的障碍物。同时，汽车的前照灯电路应能保证照明系统的正常使用，且方便变换远近光灯等操作，以利于安全驾驶。如图4-22所示，前照灯控制电路系统主要由前照灯、继电器、蓄电池、熔断器和灯光开关组成。

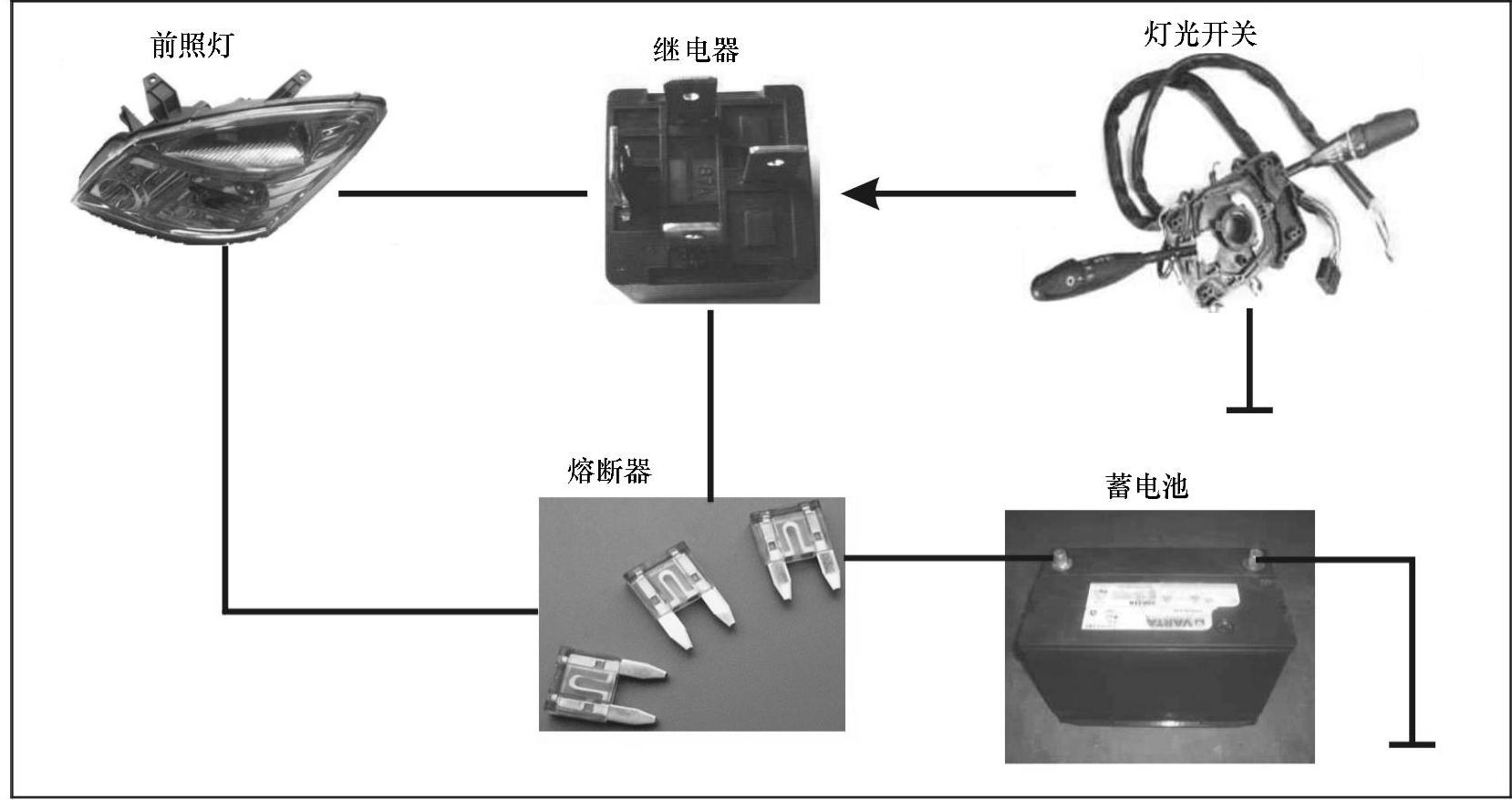

图4-22 前照灯控制电路系统的组成

1.灯光开关

灯光开关的形式有拉钮式、旋转式和组合式等多种，图4-23所示为拉钮式车灯开关，图4-24所示为旋转式开关，现代汽车上用得较多的是将前照灯、尾灯、转向灯等开关制成一体的组合式开关。

图4-25所示为丰田汽车使用的组合开关。转动开关端部，便可依次接通尾灯、位灯（包括前位灯）和前照灯，将开关向下压，便由近光变为远光，将开关向上扳，亦可变为远光。不同的是，松手后开关自动弹回近光位置，此位置用来作为夜间行车时的超车信号。前后扳动开关，可使左右转向灯工作。

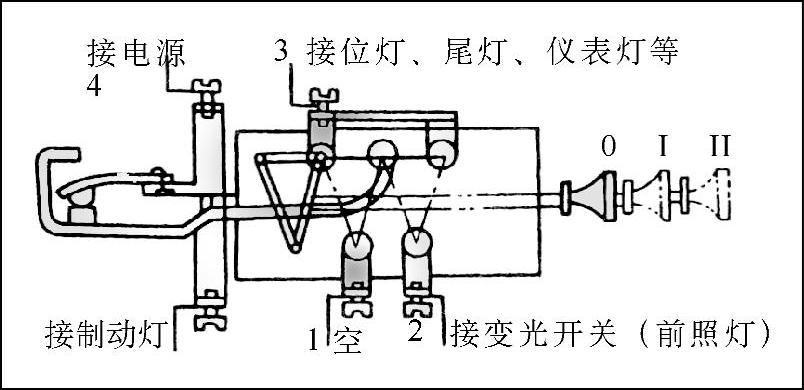

图4-23 拉钮式车灯开关

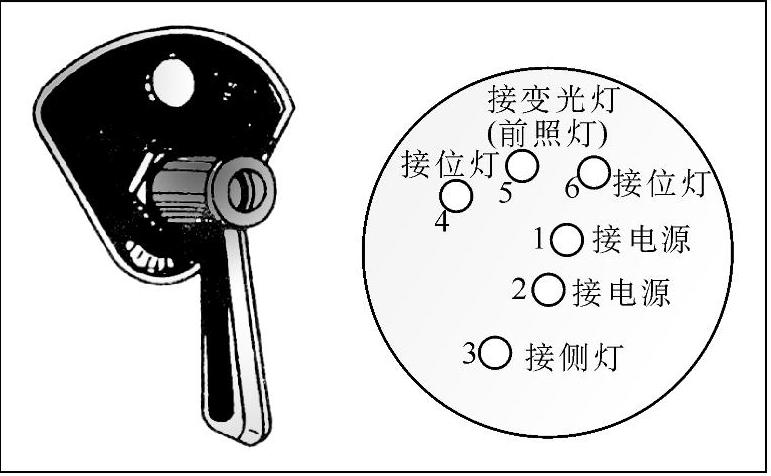

图4-24 EQ1090汽车用旋转式开关外形

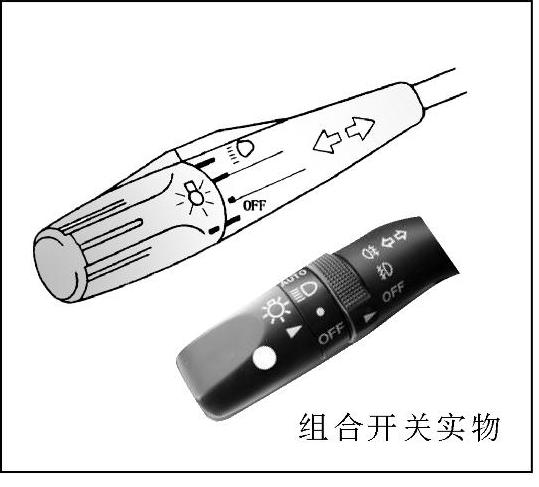

图4-25 组合开关

2.前照灯控制电路

前照灯控制电路按继电器控制方式可分为继电器控制电源线式和继电器控制搭铁式两种。

（1）继电器控制电源线式

继电器控制电源线式是通过控制前照灯的正极电源供电，来接通或切断流向前照灯灯泡的工作电流。下面通过远近光工作电路来描述这种控制方式。

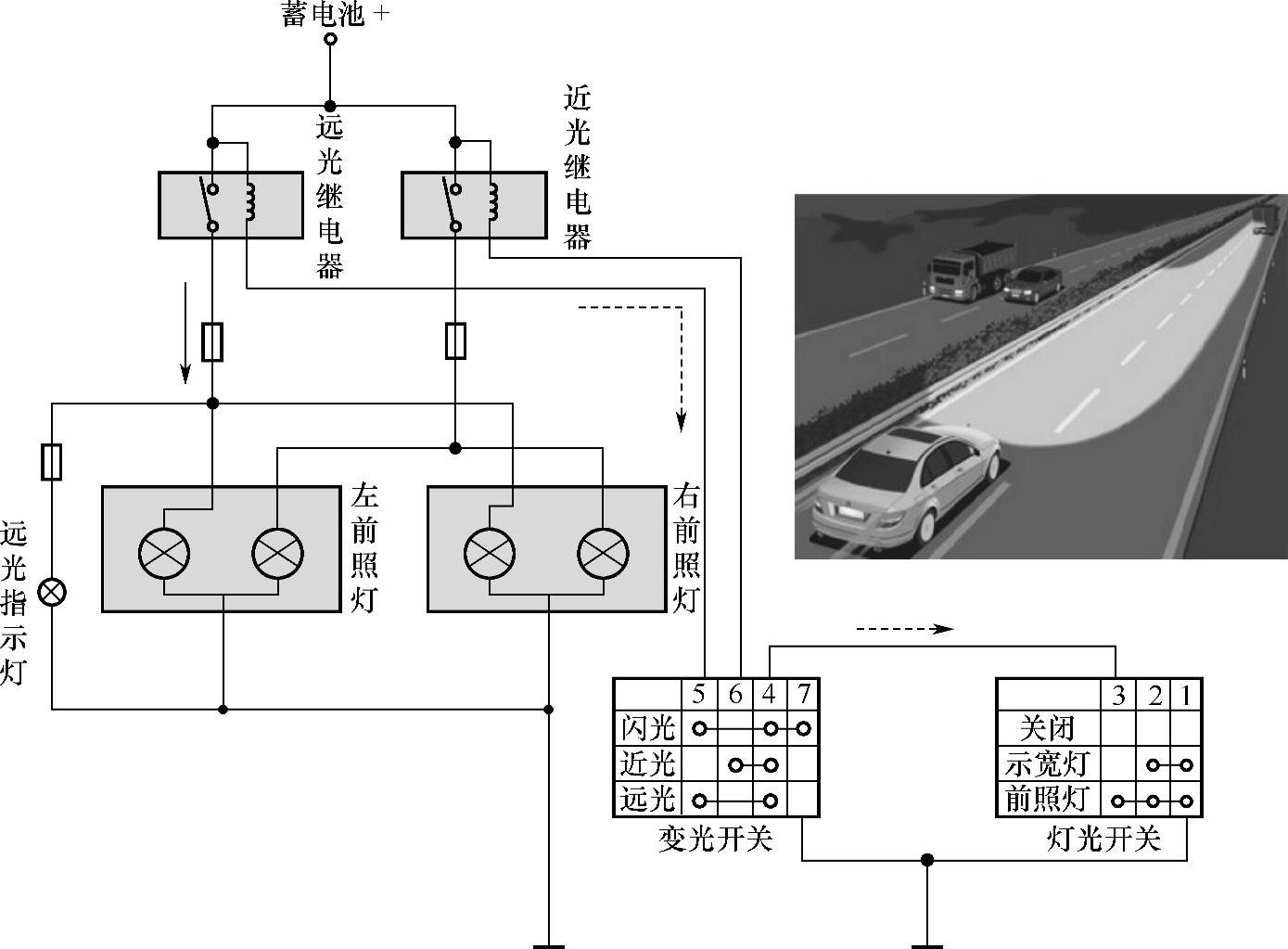

1）远光灯工作电路。继电器控制电源线式的远光灯工作电路如图4-26所示，当打开灯光开关（前照灯档位），使用远光灯时（变光开关在远光档），由于灯光开关搭铁，蓄电池电流经过远光继电器电磁线圈，使远光继电器触点闭合。电流经过远光熔断器，使前照灯远光灯泡、远光指示灯点亮。于是，远光灯开始工作。(www.daowen.com)

图4-26 控制电源线式的远光灯工作电路

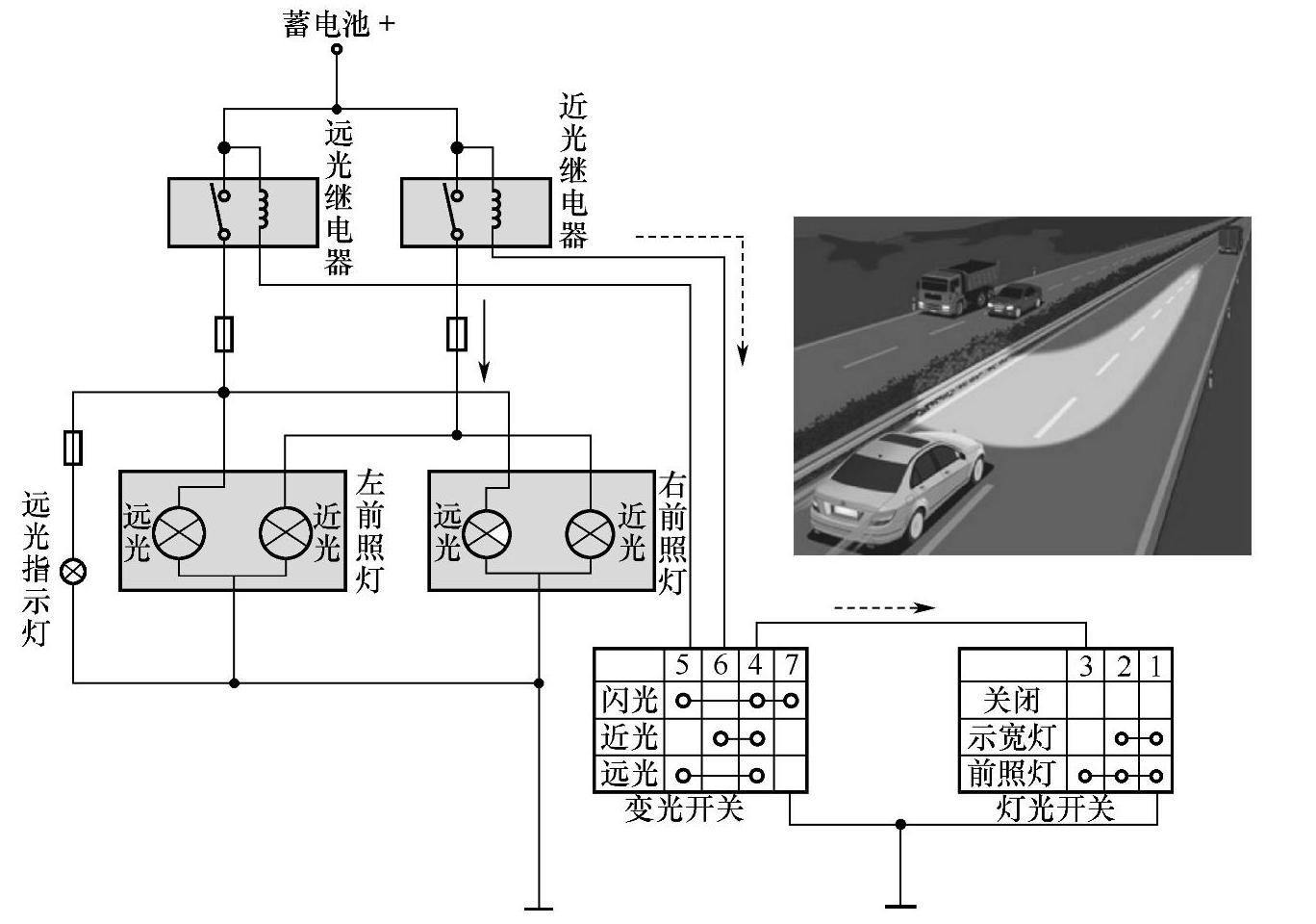

2）近光灯工作电路。近光灯的工作电路如图4-27所示，当打开灯光开关（前照灯档位），使用近光灯时（变光开关在近光档），由于灯光开关搭铁，蓄电池电流经过近光继电器电磁线圈，使近光继电器触点闭合。电流经过近光熔断器，使左右前照灯的近光灯泡点亮。于是，近光灯开始工作。

3）超车灯工作电路。汽车在照明条件不好的道路或夜晚行驶，需要超车或提示前车时，一般通过闪动前照灯来靠知前车。有的车辆是通过短时间接通远光灯电路，有的车辆则是短时间同时接通远近光灯电路。超车时只闪动远光灯的控制电路，如图4-28所示，拉动变光开关时，远光继电器的控制线路直接通过变光开关的搭铁线路搭铁，远光继电器触点闭合，远光灯线路有电流通过，远光灯点亮。若松开变光开关，则恢复原位。

图4-27 控制电源线式的近光灯工作电路

图4-28 超车灯工作电路

（2）继电器控制搭铁式

继电器控制搭铁式电路如图4-29所示，下面以本田雅阁灯光照明系统电路为例作介绍。本田雅阁灯光照明系统电路如图4-30所示。

灯光组合开关在Ⅰ档时，可控制仪表灯、前小灯、尾灯、牌照灯和后位灯；灯光开关在Ⅱ档时，上述灯继续亮的同时，灯光开关使前照灯继电器接通，前照灯近光灯工作；灯光开关中的前照灯变光开关可通过前照灯变光继电器控制远光灯的工作：灯光开关向上，前照灯变光继电器的磁化线圈通电，触头闭合，远光灯电路接通；灯光开关向下，远光灯电路断开。此外远光灯还可通过灯光开关中的超车档直接控制，在超车时使用。

图4-29 继电器控制搭铁式电路

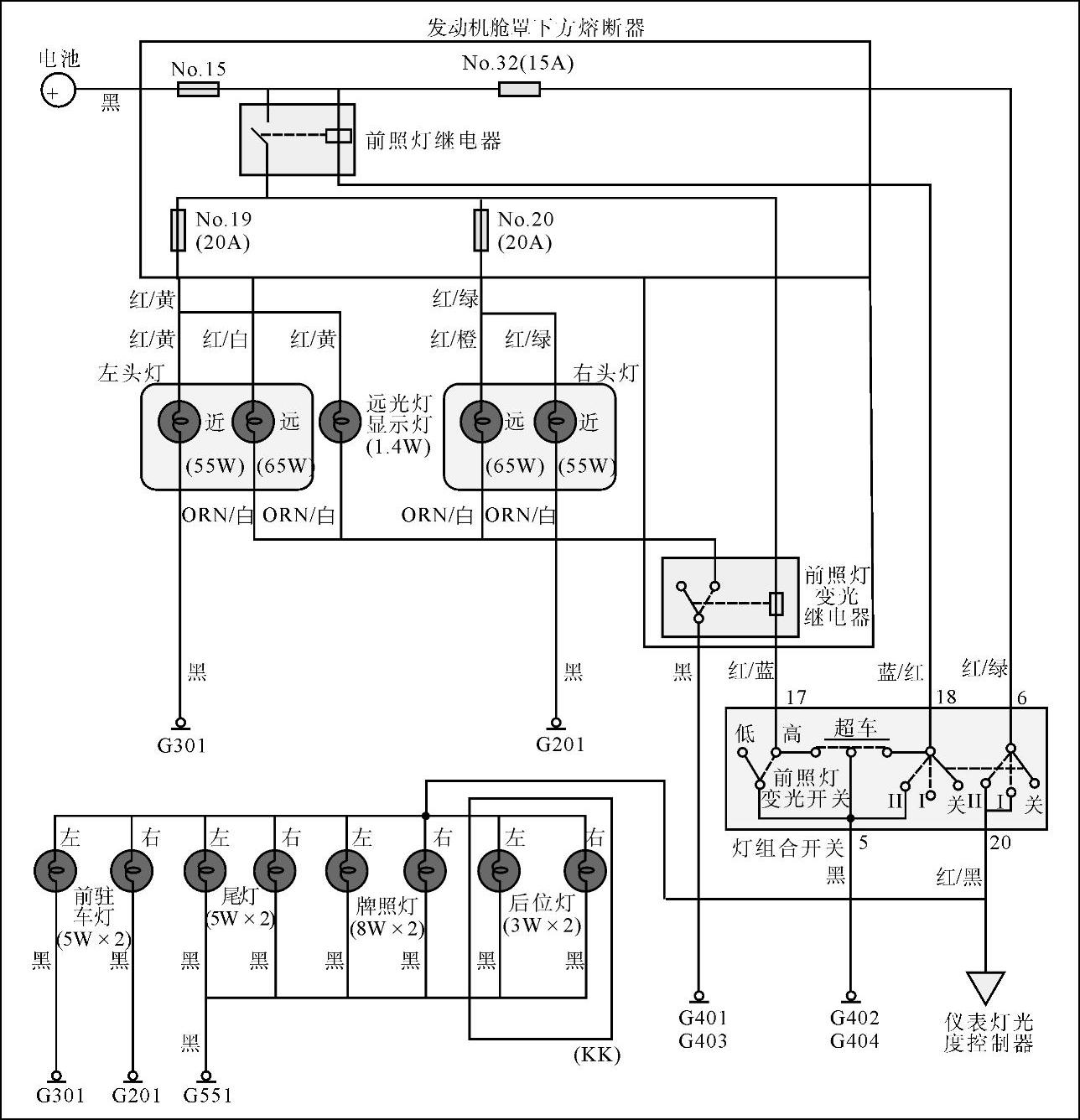

图4-30 本田雅阁灯光照明系统电路
