当发动机大修（或分电器重新安装）时，必须确定点火正时。下面以桑塔纳轿车为例来说明点火正时的步骤。

1）转动曲轴，将发动机第一缸活塞置于上止点位置。图3-50所示为离合器壳体上的观察孔，此时，飞轮上的刻度线与壳体上的指针对齐。

2）转动凸轮轴，使凸轮轴上正时齿轮的标记与气门室罩底面平齐，如图3-51所示。

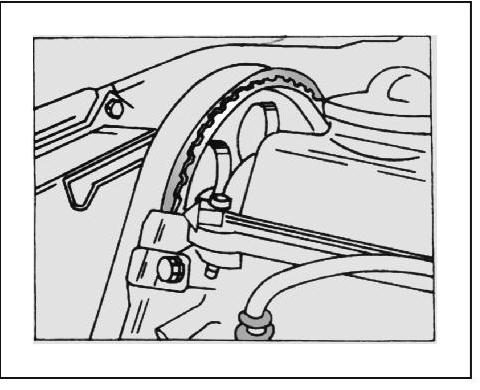

图3-50 第一缸上止点正时记号

图3-51 凸轮轴正时齿轮的正时记号

3）使机油泵轴驱动端部凸起的矩形块长边与曲轴的方向一致，如图3-52所示；令分电器上的分火头指向分电器壳体上的第一缸标记，如图3-53所示；然后将分电器总成插入安装孔，使其轴端凹槽与机油泵轴端的矩形凸起相配，将分电器壳体逆时针转动3°（桑塔纳车的初始点火提前角为曲轴转角，其值为6°），然后用压紧板固定分电器。(www.daowen.com)

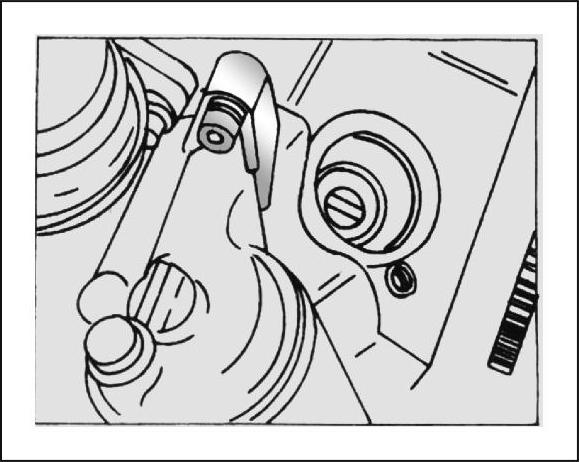

图3-52 机油泵轴端凸起的矩形块方向

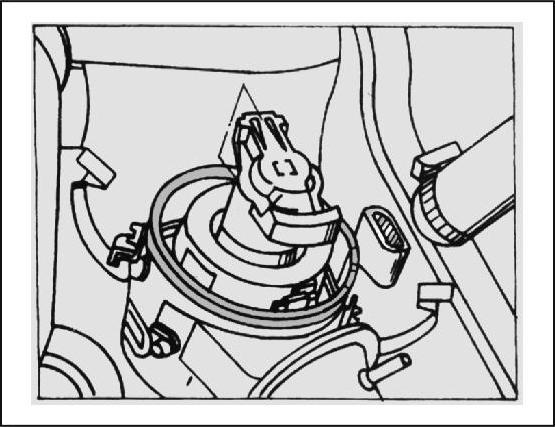

图3-53 分火头指向分电器壳体上的第一缸标记

4）盖上分电器盖，以分火头所指的旁电极为第一缸，顺时针方向按1→3→4→2插好分缸线，并把中央高压线与点火线圈、霍尔信号发生器与点火控制器等元件连接好。

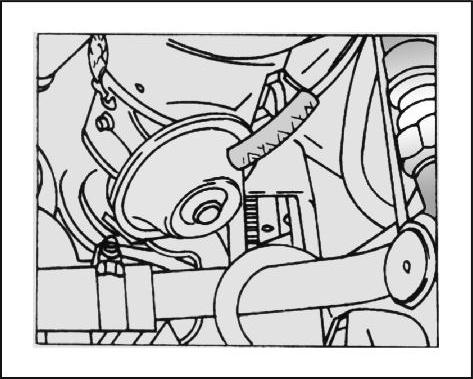

5）装好正时带，起动发动机，检查点火正时。检查前先将分电器真空软管断开，并在点火测试仪上设定发动机的转速为850r/min±50r/min，如图3-54所示。在发动机冷却液温度正常、转速为850r/min±50r/min时，检测点火提前角应为6°。如不符合要求，松开压紧板螺钉，可转动分电器外壳，进行调整，调整好后，紧固压紧板螺钉，固定好分电器，安装好分电器真空管。
