汽车电气系统起动机控制与保护电路

1.带起动继电器的起动控制电路

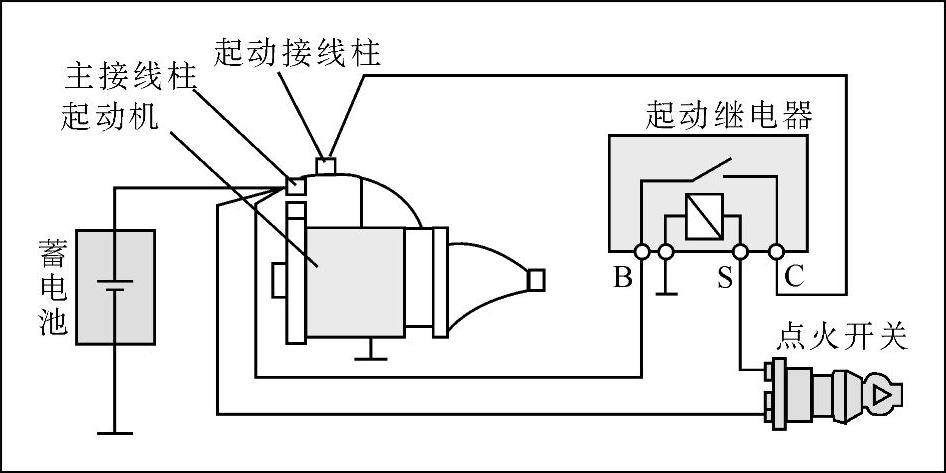

带起动继电器的起动控制电路如图2-17所示。当点火开关打到ST档时,蓄电池经点火开关给起动继电器中的磁化线圈供电(电流很小),使继电器中的常开触头闭合,这样蓄电池电流经主接线柱、继电器的触头到起动机电磁开关上的起动接线柱,起动机开始正常工作。


图2-17 带起动继电器的起动控制电路

2.装有组合继电器的起动控制电路和保护电路

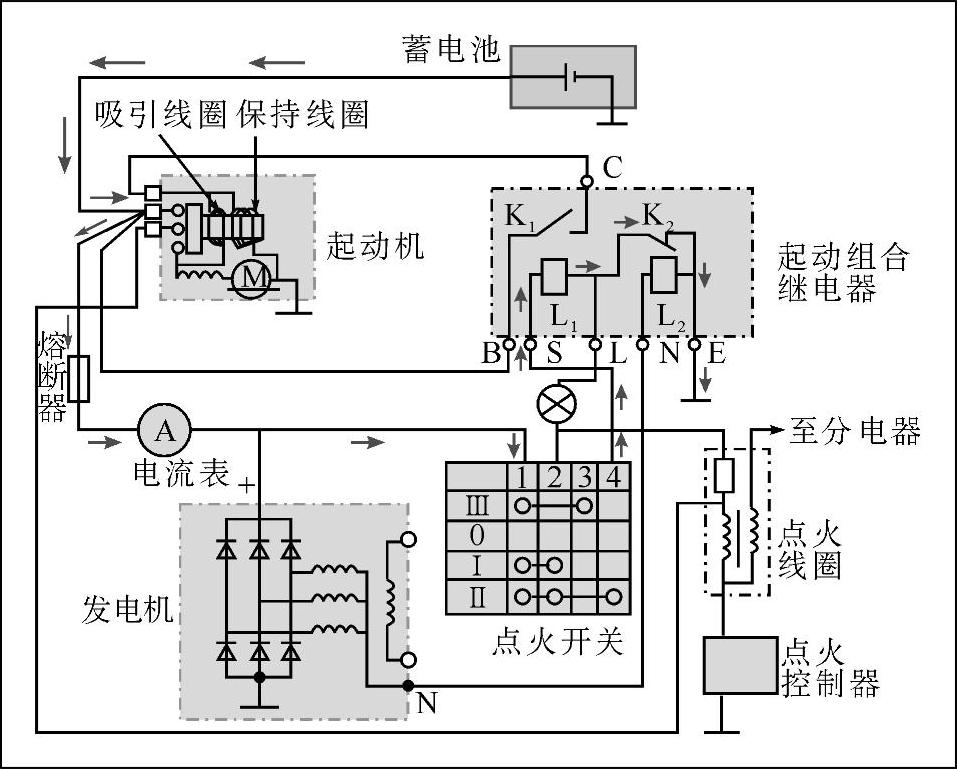

图2-18所示为解放CA1091汽车起动机控制电路。解放CA1091汽车起动机由JD171型组合继电器控制,而组合继电器是由起动继电器和充电指示灯继电器组成,其结构如图2-19所示。


图2-18 解放CA1091汽车起动机控制电路

起动继电器的触头K1常开,充电指示灯继电器的触头K2常闭。其工作原理如下:

1)起动时,点火开关打到Ⅱ档,复合继电器中的起动继电器磁化线圈L1通电,其电路如下:(www.daowen.com)

蓄电池正极→起动机主接线柱→熔断器→电流表→点火开关→复合继电器S接线柱→磁化线圈L1→触头K2→搭铁,如图2-18中箭头所示。

由于磁化线圈L1通电,则K1闭合,接通起动机电磁开关电路,起动机正常工作。

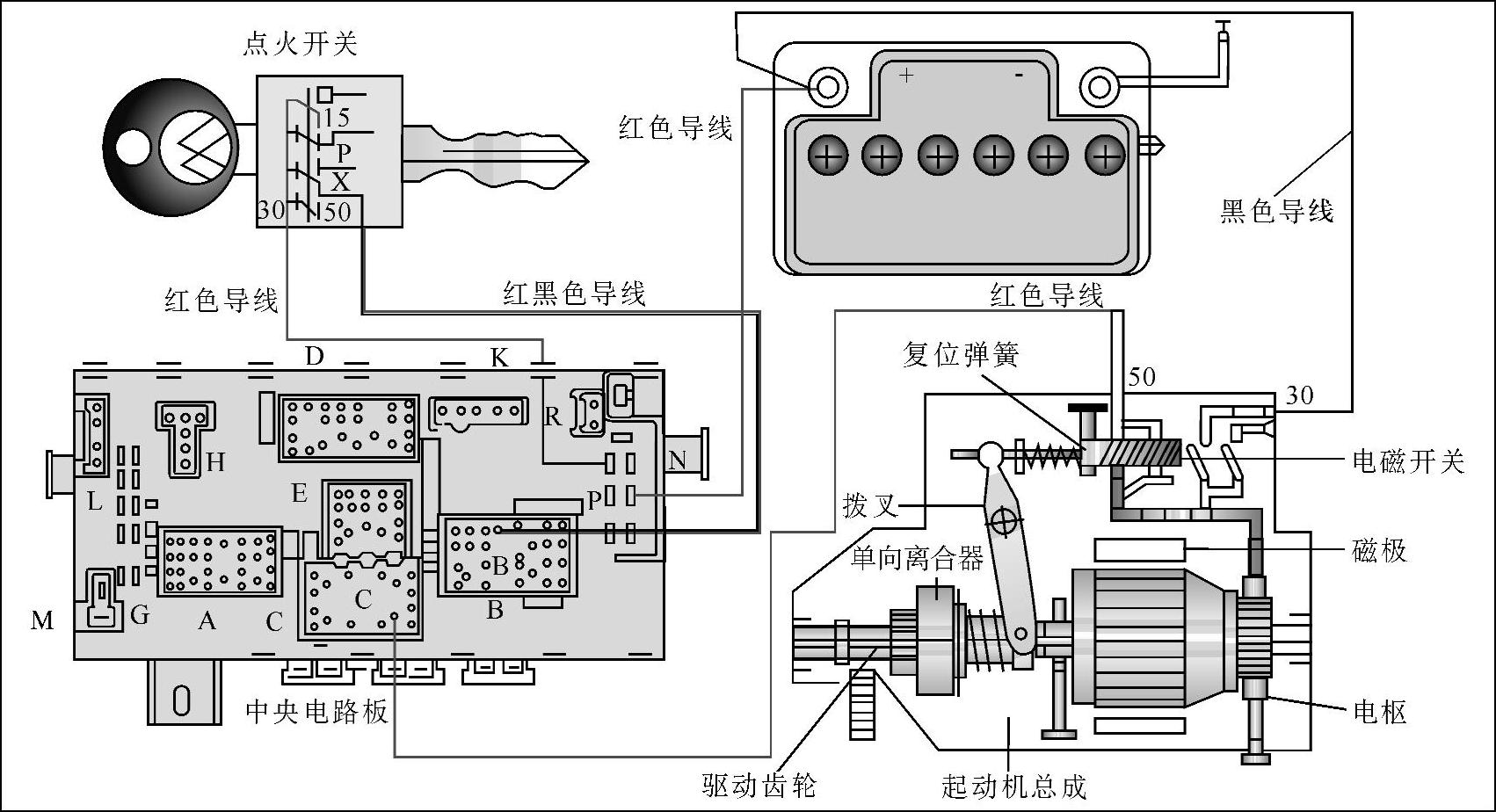

图2-19 解放CA1091汽车起动机结构图

2)发动机起动后,电机开始发电,发电机中性点接线柱N使线圈L2有电流通过,K2断开,磁化线圈L1断电,触头K1断开,使起动机电磁开关断电,起动机自动停止工作,同时充电指示灯熄灭。

3)发动机工作时,由于发电机中性点电压的作用而使触头K2常开。这时,即使将点火开关误打到ST档,起动机也不会工作,防止误操作。

除了利用发电机的中性点电压控制起动组合继电器外,大多数汽车采用点火开关锁体控制。打到ST档时,点火开关是从OFF(关断)档→ON(运行)档→ST档,重复打起动档时,点火开关必须从OFF档开始。即当发动机没有起动着火,或发动机自动熄火,需要再次起动发动机时,点火开关必须先回到OFF档,然后才能起动发动机。当发动机运行时(在ON档),锁体向ST档方向是拧不动的。这样就可以防止起动系统的误操作,如桑塔纳奥迪等车都是采用这种方式防止误操作的。

3.设有空档起动开关

对于装有自动变速器的汽车,要求只有变速器在P位(停车档)或N位(空档)时,起动机才能工作,否则起动发动机时,汽车不是向前跑就是向后跑而发生事故。为此,装备自动变速器的汽车,在起动系统中都设有空档起动开关,当自动变速器在P位或N位之外任何档时,此开关都是断开的,即将起动机控制电路断开,使起动机无法工作。
