【摘要】:图2-12所示为丰田汽车采用的外啮合式减速起动机分解图。同时该种起动机传动比最大,可达4.5∶1,大大减少了起动机的起动电流。行星轮减速器在电枢与驱动齿轮之间传递动力。
1.外啮合式
该起动机的传动中心距离为30mm左右,在电枢轴与驱动齿轮之间,利用惰轮作中间传动,且电磁开关铁心与驱动齿轮同轴心,电磁开关直接推动驱动齿轮与飞轮齿圈啮合,无需拨叉,起动机的减速传动效率高,成本适中,广泛应用于小功率的起动机。图2-12所示为丰田汽车采用的外啮合式减速起动机分解图。

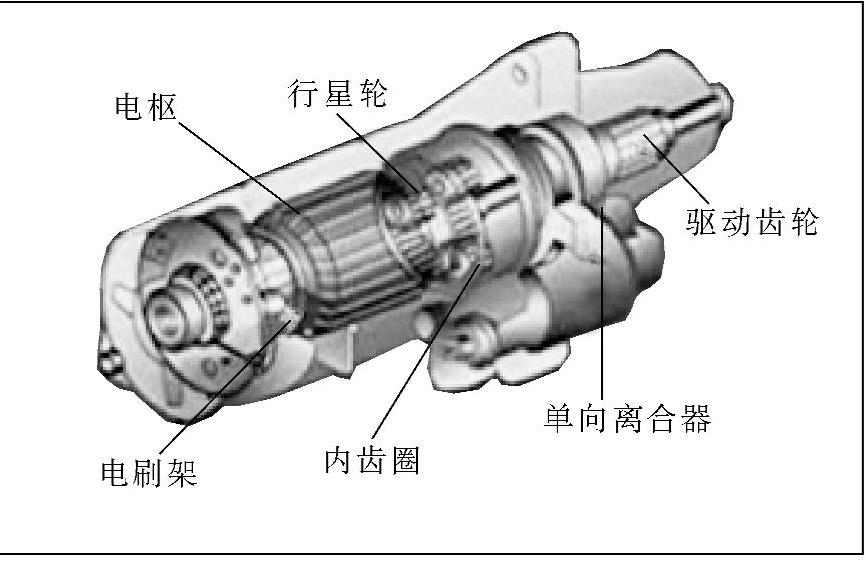

图2-11 永磁式减速起动机
图2-12 丰田汽车采用的外啮合式减速起动机分解图

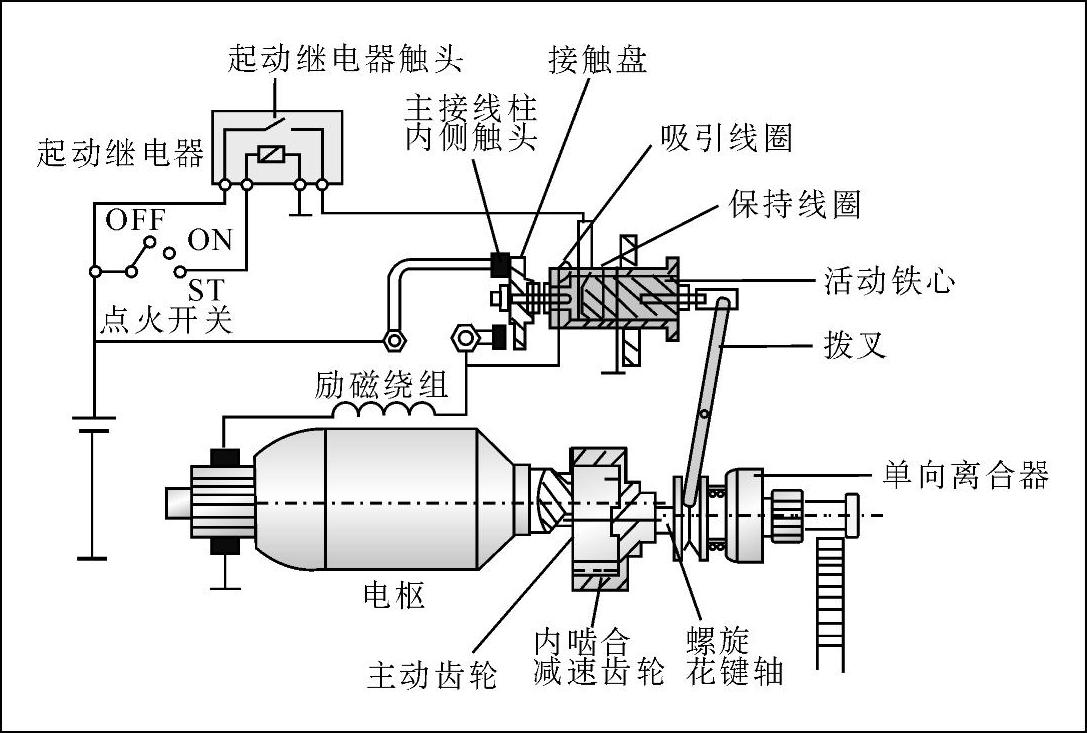

图2-13 内啮合式减速起动机结构图(www.daowen.com)
2.内啮合式
该种起动机的传动中心距离为20mm左右,减速传动效率高,但成本也高,其结构图如图2-13所示。
3.行星轮式减速起动机
该种起动机的传动中心距离为零,输出轴与电枢轴同心,可使整机尺寸减小。同时该种起动机传动比最大,可达4.5∶1,大大减少了起动机的起动电流。行星轮减速器在电枢与驱动齿轮之间传递动力。行星轮总成由太阳轮、3个行星轮、内齿圈组成,如图2-14所示。太阳轮装在电枢轴上,3个行星轮装在行星轮架上,内齿圈固定不动。当电枢旋转时,太阳轮带动3个行星轮绕内齿圈的内齿旋转,行星轮绕内齿圈的运动,带动行星齿轮架旋转,行星轮架与输出轴连接。动力传递路线为:电枢轴(太阳轮)→行星轮及支架(与输出轴一体)→滚柱式单向离合器→驱动齿轮→飞轮。

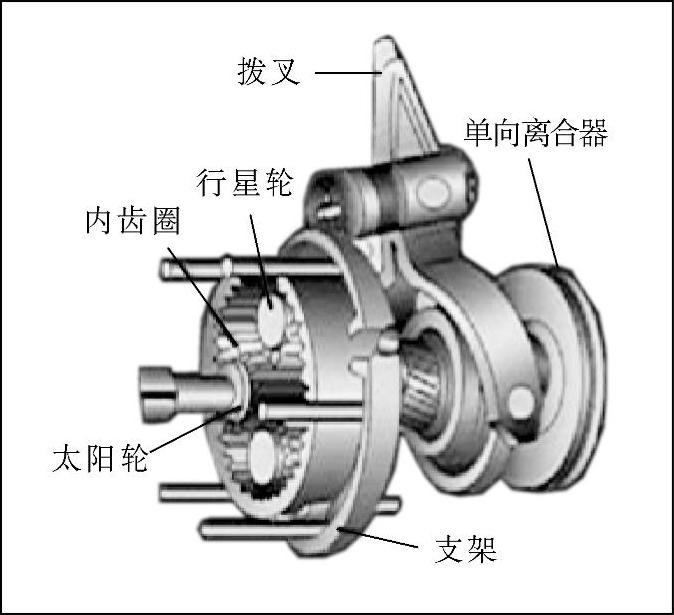

图2-14 行星轮式总成结构图
