交流发电机定子绕组中感应产生的交流电，是靠6只二极管组成的三相桥式全波整流电路变为直流电的。

利用二极管的单向导电特性，便可把交流电变为直流电。

（1）二极管的导通原则

由于3只正极管（VD₁、VD₃、VD₅）的正极分别接在发电机三相绕组的始端（A、B、C）上，它们的负极又连接在一起，所以3只正极管的导通原则是在某一瞬间正极电位最高者导通。

由于3只负极管（VD₂、VD₄、VD₆）的负极分别接在发电机三相绕组的始端，它们的正极又连接在一起，所以3只负极管的导通原则是在某一瞬间负极电位最低者导通，三相轿车整流电路如图1-34所示，整流过程如图1-35所示。

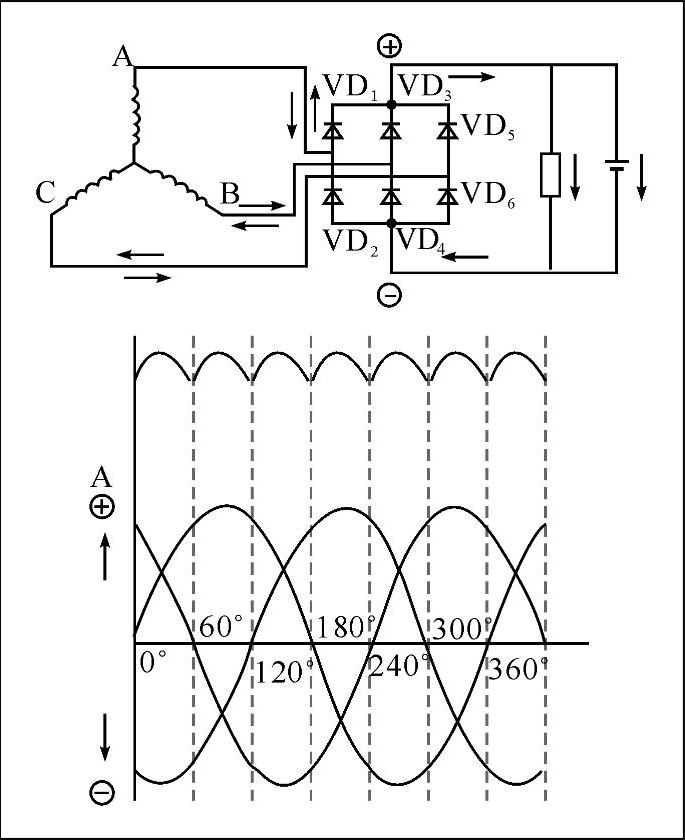

图1-34 三相轿车整流电路(www.daowen.com)

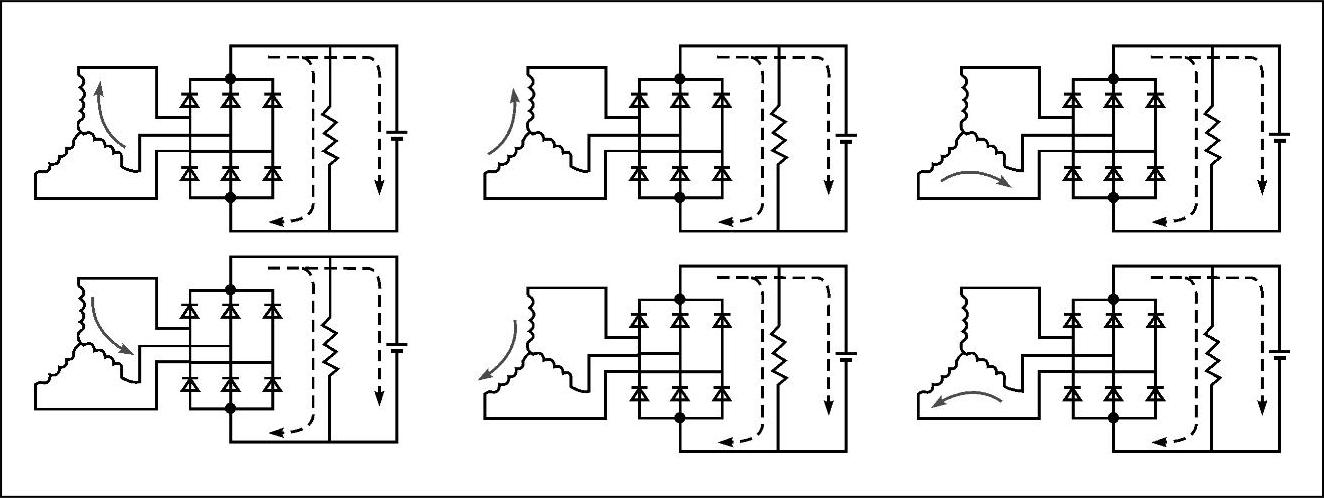

图1-35 整流过程

（2）发电机的励磁方式

交流发电机开始发电时，由于二极管死区电压的存在，需先由蓄电池供给励磁电流。当发电机电压达到蓄电池电压时，即由发电机自己供给励磁电流，也就是由他励转变为自励。

由于交流发电机转子的爪极剩磁较弱，所以发电机在低速运转时，加在硅二极管上的正向电压也很小，此时二极管的正向电阻较大，较弱的剩磁产生很小的电动势很难克服二极管的正向电阻，使发电机电压不能迅速建立起来。这样，发电机低速充电的要求就不能满足。

因此，汽车上发电机必须与蓄电池并联，开始由蓄电池向励磁绕组供电，使发电机电压很快建立起来并转变为自励状态，蓄电池被充电的机会就多一些，有利于蓄电池的使用维护。
