在尺度上，空间结构处于宏观层面。地块、建筑和开放空间分别形成了正、负结构组织，产生的空间图、底关系反映了城市空间的构成方式和结构特征。葛哈德·库尔德斯根据空间尺度阐述了空间结构的概念，空间的正、负结构形成了城市的形态结构，其组织方式则使建筑实体和公共空间具有不同的类型（图3.1—1，图3.1—2）。

城镇结构的控制性要素，是建立城镇空间可意象性的重要内容。凯文·林奇将这些要素归纳为道路、边界、区域、节点和标志物等5种元素^[5]。从形式构成的角度，在宏观、二维的平面状态下，点、线、面是形式的基本生成要素^[6]，由此可以将城镇结构形态中的控制性组织分为：线网、区域、边界、轴线、中心以及节点6个主要元素（图3.1—3）。

在点元素中，“中心”可以被理解为一个区域，但它在城镇的宏观结构中，具有“点”的构图作用，并产生了空间形态的向心力；相对于中心，节点通常在区域的中观结构构图中，具有方向性或标识性作用。作为城镇空间中的线性要素，边界限定了不同层次的区域空间，同时也联系这些区域；轴线可以是从线网中独立出来的线性元素，也可能是非实体形式，对空间的组织起重要的作用。线性元素的组合形成了线网结构，对结构形态所起的作用不再是作为单一的线性元素，更多地是形成了面状的控制。这些由点、线、面分化出的元素在宏观意义上控制了城镇的结构形态。

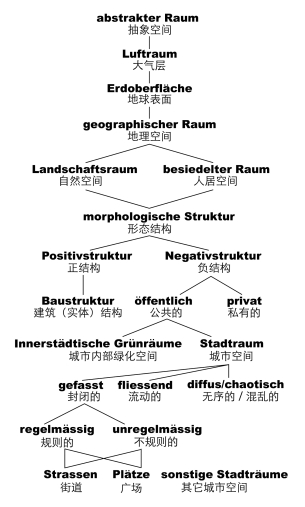

图3.1—1　库尔德斯根据尺度进行的空间与结构概念分析

图片来源：作者根据Curdes, Gerhard. Stadtstruktur und Stadtgestaltung: 2. Auflage. Stuttgart, Berlin, Köln: Kohlhammer GmbH, 1997: 11插图改绘(www.daowen.com)

图3.1—2　库尔德斯关于空间结构基本元素的分析

图片来源：Curdes, Gerhard. Stadtstruktur und Stadtgestaltung: 2. Auflage. Stuttgart, Berlin, Köln: Kohlhammer GmbH, 1997: 119

图3.1—3　城镇结构形态控制性要素

在不同的地域环境和历史文化等背景下，结构图形是城市形态的直接反映，也是在二维状态下对城市结构形式的宏观描述，反映了城市的形态原型。本节将通过由空间正、负结构所建立的空间图、底关系，对“一城九镇”城镇结构进行观察，在城镇空间肌理，形态控制要素以及结构图形三个方面进行横向对比与类型分析。
