板厚处理不仅与构件本身的形状有关，而且还与构件的咬接口形式有关。

1.接（咬）口与接（咬）缝

接口与接缝是两个不同的概念，所谓接口是指构件上由两个或更多的形体相交而形成的结合处，如90°两节圆管弯头的结合处（实际也是形体相贯的相贯处），就叫接口；而所谓接缝，则是指一块板料成形后，对应边相接的卵条缝，它是本身相对边缘的结合，是零件自身成形的需要。但是不论是接口或接缝，都需要进行板厚处理。

图2⁃46所示为两节90°圆管弯头的对比情况。图2⁃46a所示为两节90°弯头。图2⁃46b所示为接口处没有进行板厚处理的情况。很明显，由于没有进行板厚处理，不但弯头角度不对，而且接口中部还有缝隙（即缺肉）。图2⁃46c所示则是经板厚处理接口处的情况，两支管接口处完全吻合，在加工成形时自然省工省力。可见接口处的板厚处理也是一个不容忽视的问题。

在生产中，由于工艺不同，板厚处理的方式也不同，一般可分为铲坡口和不铲坡口两种。

2.不铲坡口时的板厚处理

不铲坡口是指下料时沿金属板面的垂直方向切割而形成的直角坡口，常称自然坡口。分析等径直角弯头（图2⁃47）可知，弯头内侧管外皮在A处接触，而弯头外侧圆管里皮在B处接角，其他部位则由A到B逐渐地过渡到中心层接触，再过渡到里皮接触。A处坡口在里，B处坡口在外，在作展开图时应根据这一特点，以相互接触位置的相应素线的尺寸为准。

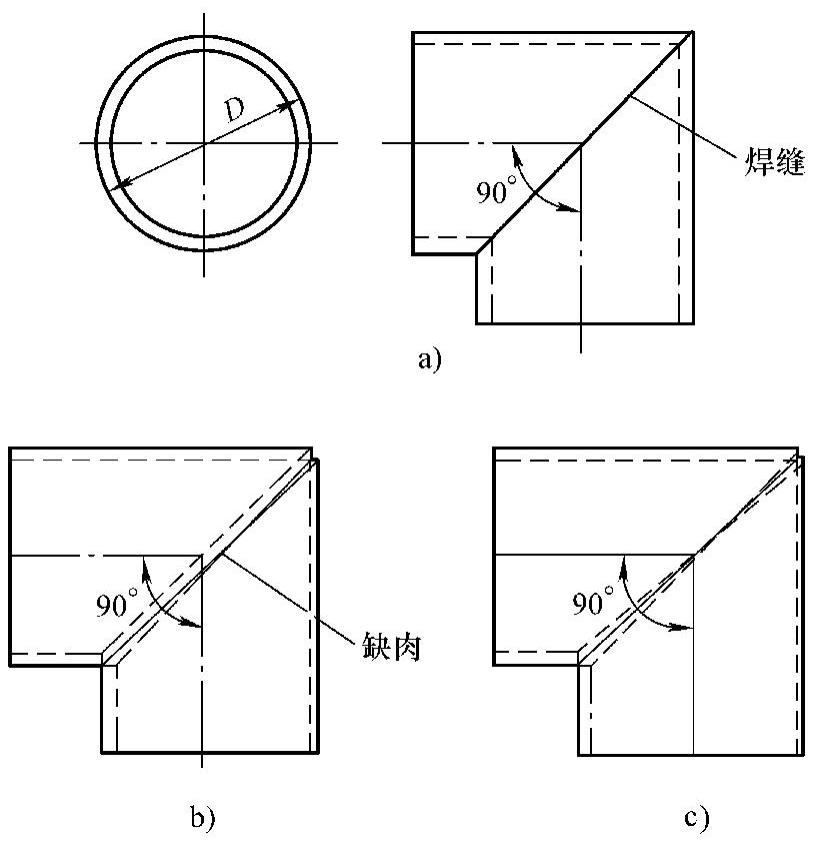

图2⁃46 弯头接口处板厚处理前后情况

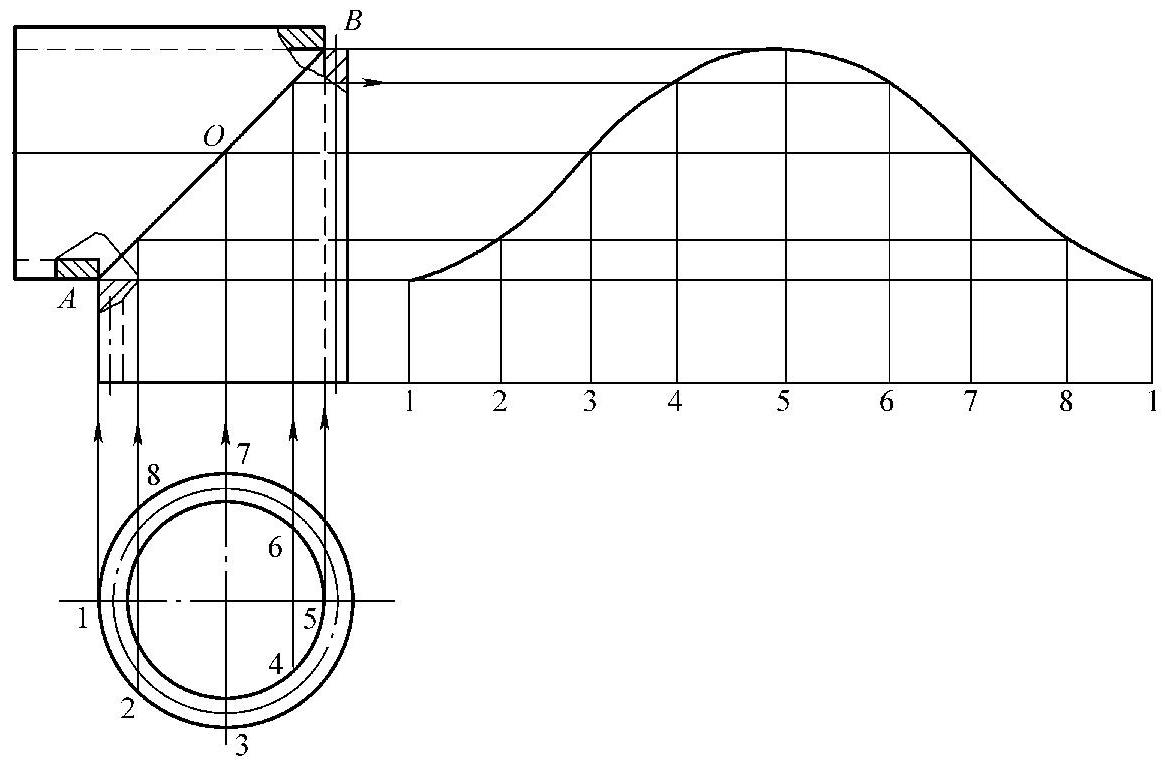

图2⁃47 等径直角弯头不铲坡口的板厚处理(www.daowen.com)

在实际展开过程中，常将断面圆周均分为若干份，本例为8等分，等分点1、2、8画在外皮上，因为它们离A点较近；4、5、6画在里皮上，因为它们离B点较近；3、7两点则在中心层上。然后由1～8向上引垂线与AB相交，弯头下口至各交点的距离，即为展开图上相应素线的高度。

基于上述理论，放样图可这样绘制，在正面图中画出弯头内侧的外皮、弯头外侧的里皮，以及两个端口的线及接口A、B的连线。在断面图中画出左边的外皮半圆、右边的里皮半圆、以及中心层所在圆，然后再取等分点就可以依次展开了。

总之，不铲坡口的板厚处理较为复杂，要具体形体具体分析，以构件接触部位的有关尺寸作为放样图和展开图的尺寸标准。

3.铲坡口时的板厚处理

铲坡口是将板边切割成一定形状的斜坡，板厚构件在接口处铲坡口，不仅可以调整接口接触部位，还能改善焊接条件，提高焊接强度。常用的坡口有X形和V形两种，如图2⁃48所示。

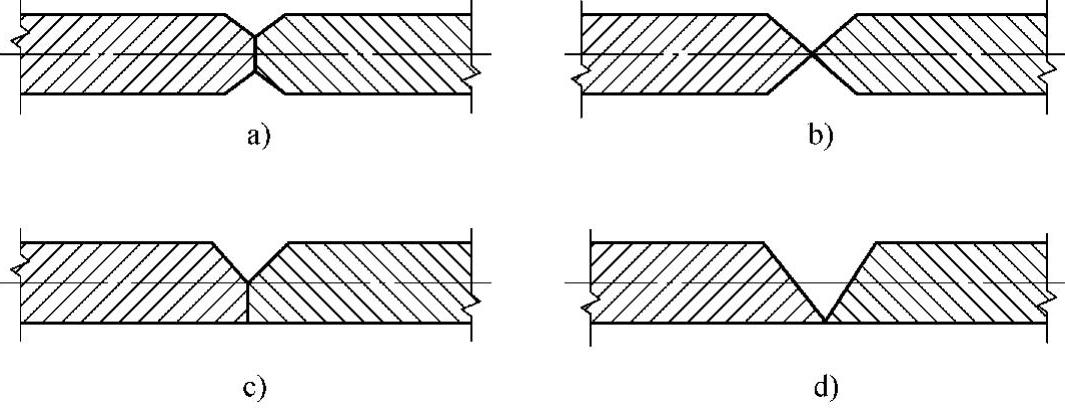

图2⁃48 常用坡口形状

仍以90°圆管弯头为例，铲成X形坡口后，只有板厚中心层接触，因此，放样图只要画出板厚中心层就可以了。展开图的展开长度和展开高度都以板厚中心层为准，如图2⁃49所示。

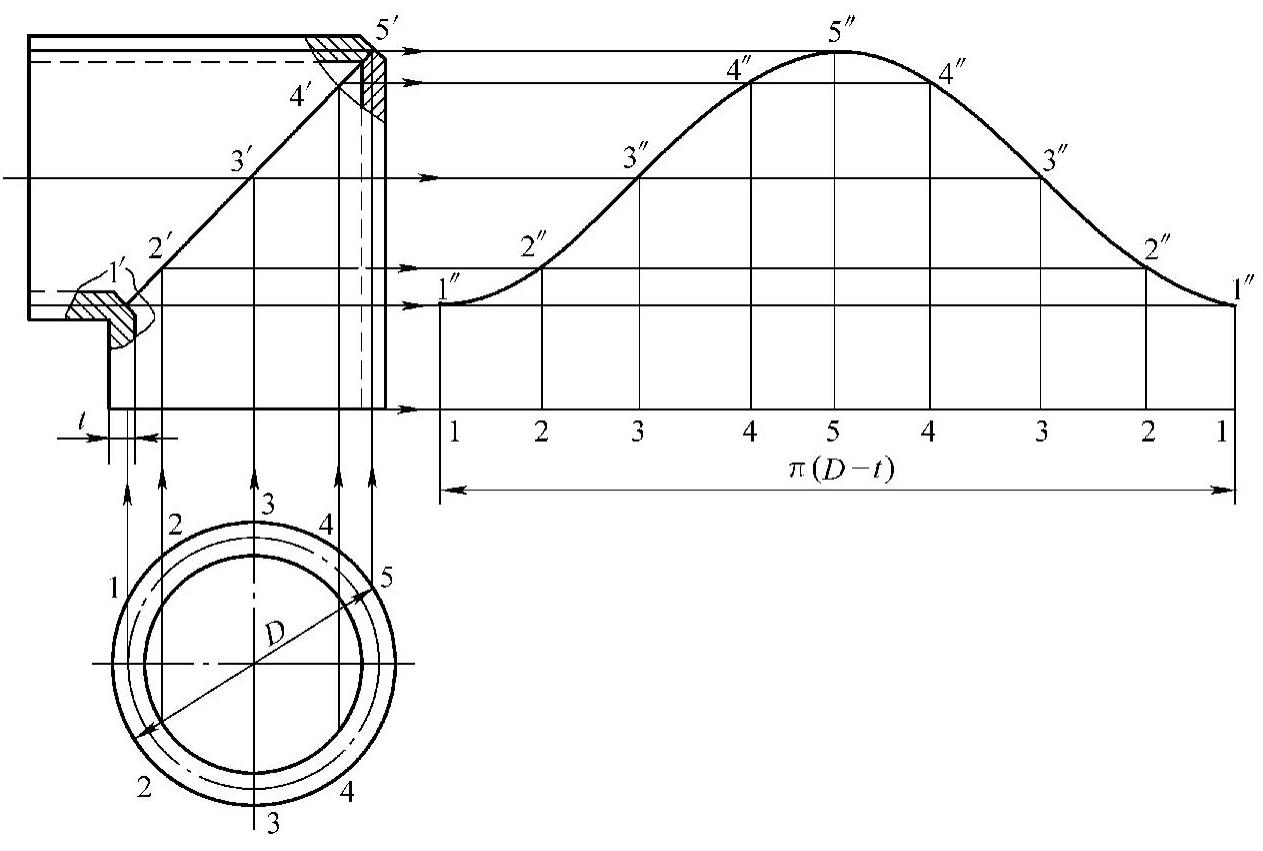

图2⁃49 等径直角弯头开X形坡口板厚处理
