1.断面形状为曲线时的板厚处理

1)图2-39所示为将板厚为c的平板弯曲成圆弧状的断面长度变化。当板料弯曲时，里皮压缩、外皮拉伸，它们都改变了原来长度，只有中心层长度不变（这里假定板的中心层与板的应变中心层重合，实际上板料弯曲时长度不变的应变中心层将依弯曲程度的不同而有微观位移，并不一定在板的中心层上，但位移量很小）。因此，下料时的展开长度应以中心层的展开长度为准。

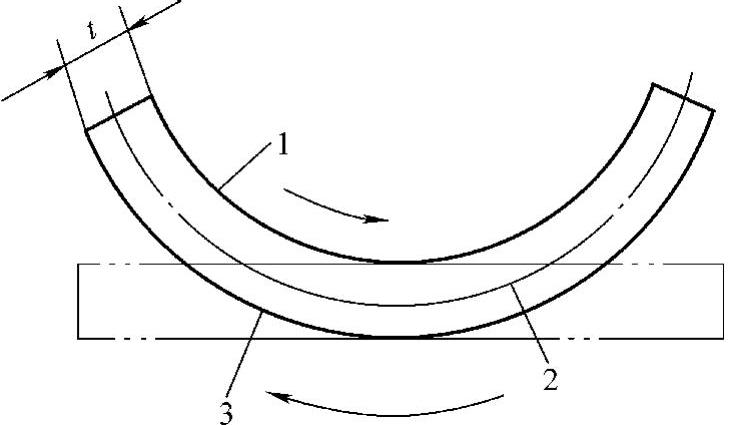

图2-39 弯曲时样板料断面变化情况

1—里皮 2一中心层 3—外皮

圆管是断面为曲线构件的特例，如图2-40所示，其展开长度必须以中径为准计算，展开图为一矩形，高度为H，矩形的长为πd₁，即等于，π（d+t）或，π(D-t)，在实际中，这类网管的放样图只需画㈩中径尺寸即可。

2)圆锥管的板厚处理，如图2-41所示，圆锥管的大小端均以中径为准绘制放样图、展开图。其展开图为一扇形，它的大端中径弧长为 小端中径弧长为 圆弧所对圆心角α为

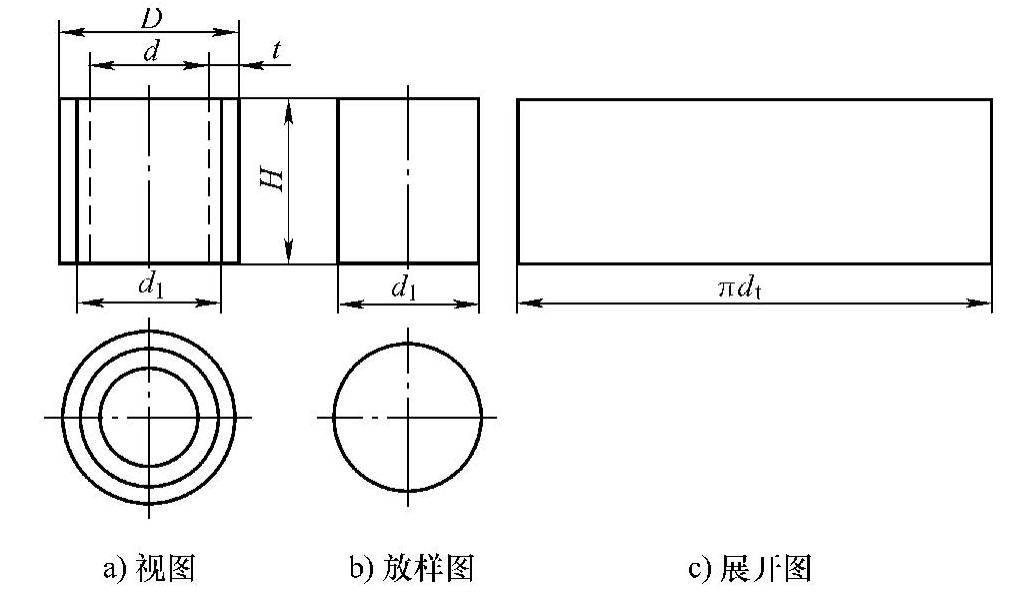

图2⁃40 圆管在放样展开时的板厚处理

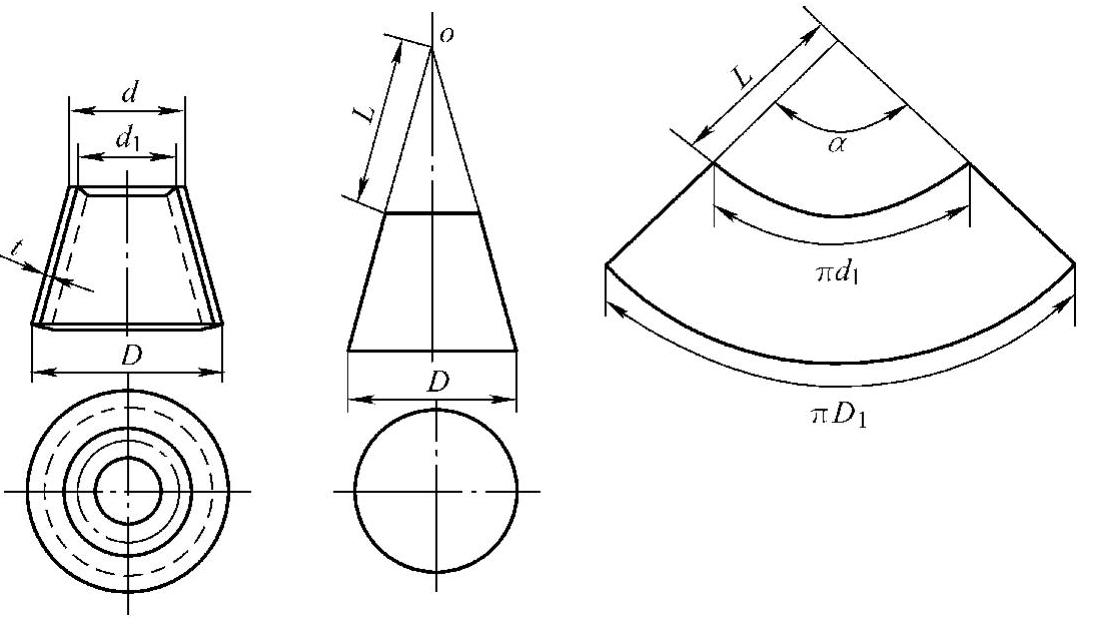

图2⁃41 圆锥管放样展开时的板厚处理

综上所述，断面形状为曲线时，板厚处理的方法是，以板厚的中心层为准绘制放样图并进行展开，长度以中心展上度为准。(www.daowen.com)

2.断面形状为折线时的板厚处理（图2⁃42）

当平板被折成斜角时，其里皮弯折处半径是极小的（接近零）圆角，可看作板料在角点处发生急剧弯折，这时里皮长度变化很小，而外皮弯折处则是半径近似等于板厚t的圆角，这时外皮与中心层都有较大的长度变化，未被弯折的L₁、L₂的长度几乎没有变化，因此，这类构件在进行板厚处理应以里皮为准。这类以里皮为准的板厚处理原则，适用于所有断面呈折线形状的构件。图2⁃43所示的矩形管就是以里皮为准放样展开的一个实例。其展开图为一矩形，根据矩形管图进行放样及展开时，高不变，仍为H；长度按视图里皮为准，即为2a＋2b。对于一些如图2⁃44所示的弯折板，也同样一概以里皮为准，即L＝A＋B＋C。

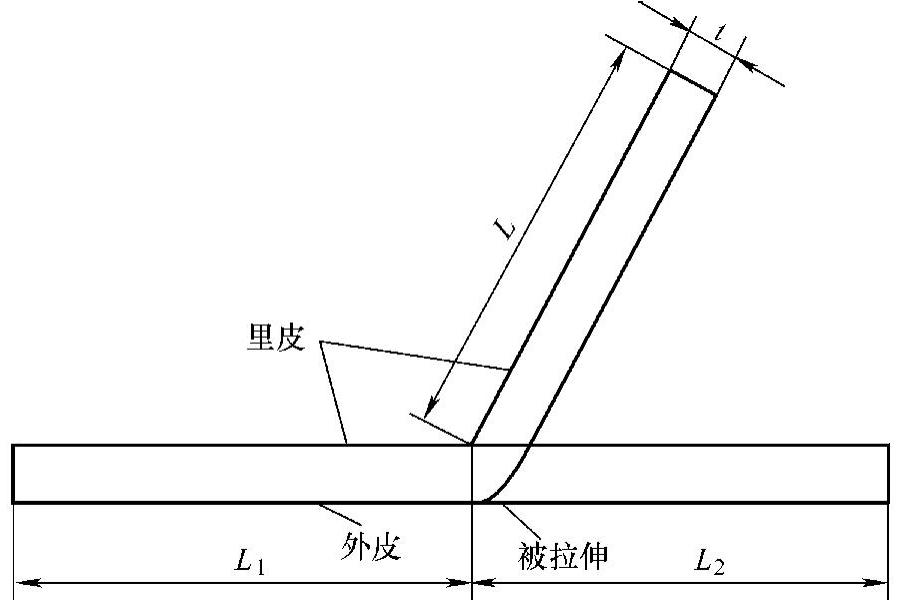

图2⁃42 弯折时板料断面变化情况

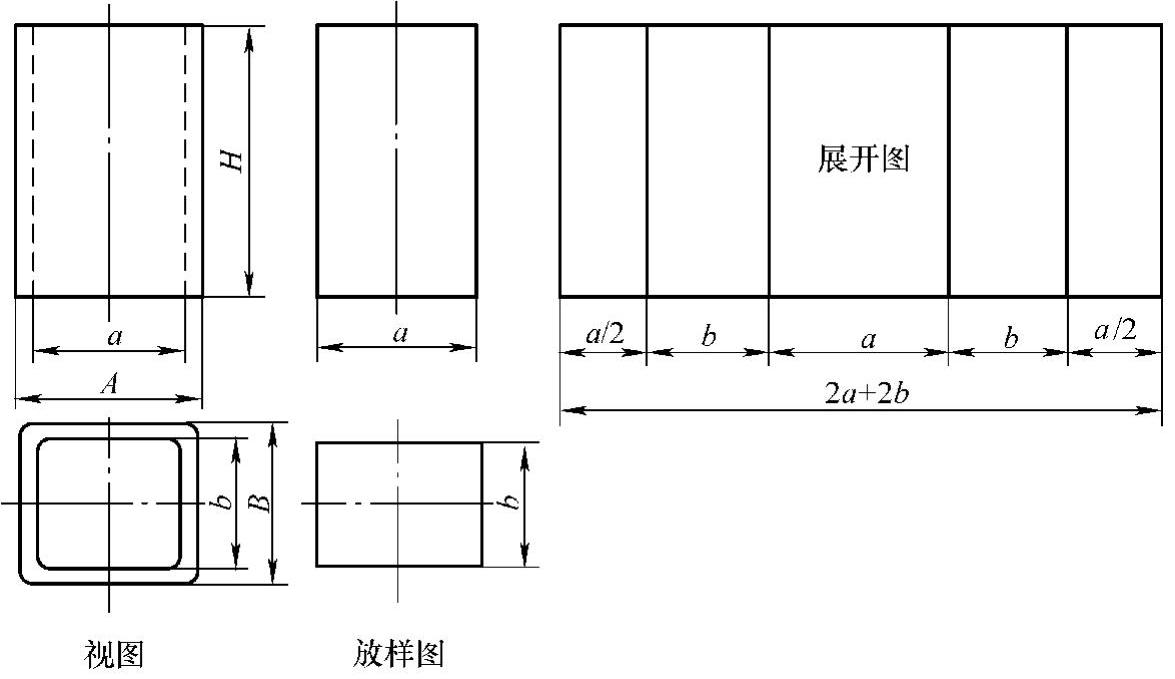

图2⁃43 矩形管板厚处理

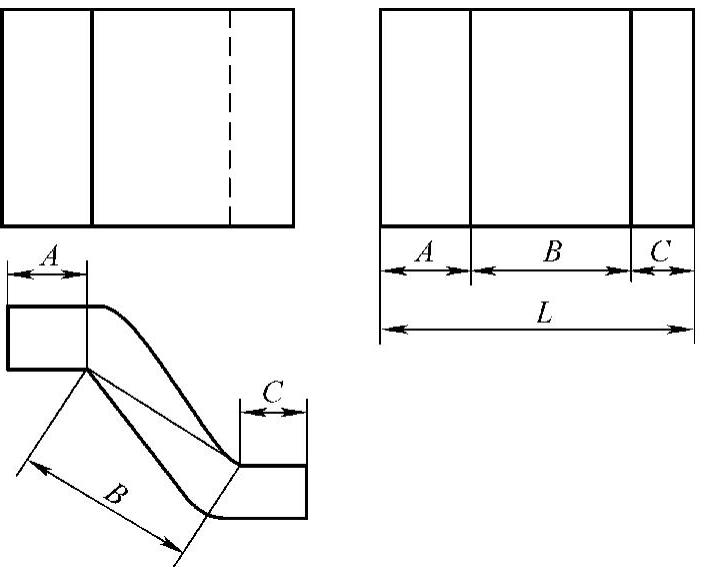

图2⁃44 向两个不同方向弯折平板的板厚处理

综上所述，断面形状为折线时，板厚处理的方法是以里皮长度为准，绘制放样图，并予展开。以天圆地方接头为例，应用上述两类板厚处理规律，如图2⁃45所示。该管件表面确立为倾斜面，下口为折线成形，上口为曲线成形，且上下口断面均不为一个水平面。根据以上板厚处理规则，则折断部位以里皮为准，曲线圆则以其中心层，绘制放样图，并进行展开。

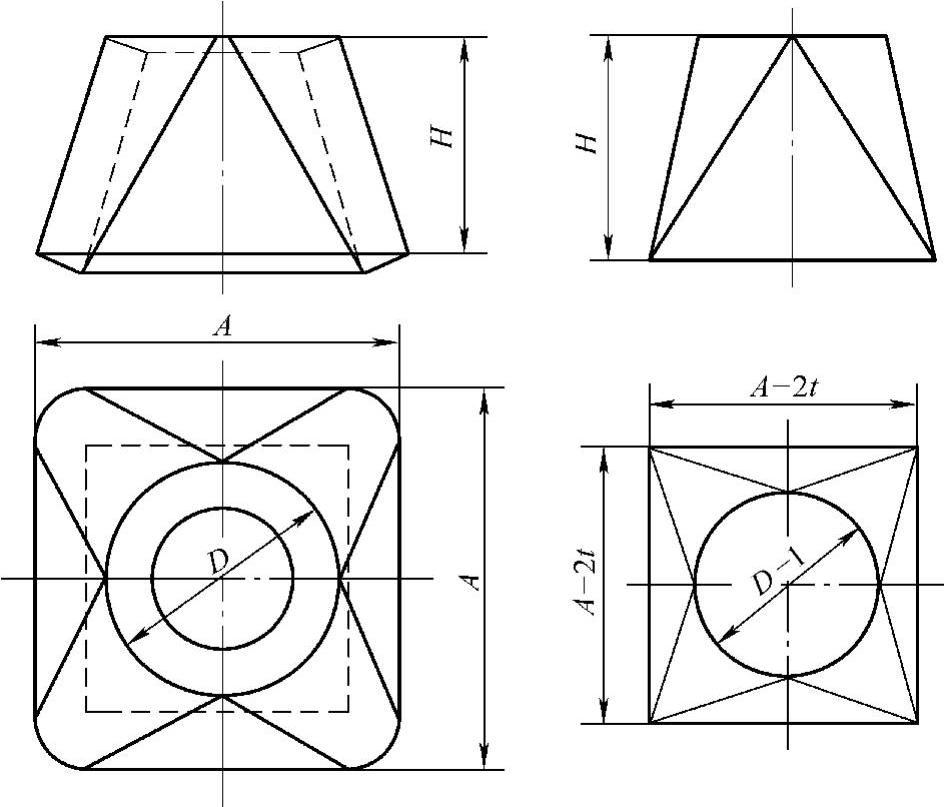

图2⁃45 天圆地方放样时的板厚处理
