钣金作业的放样展开都由基本图形组成，这里仅介绍几个常用基本图形的画法。

1.作已知线段AB的垂直平分线（图2⁃2）

作图步骤：

1）分别以线段两端A、B为圆心，以大于1／2AB为半径画弧，交AB线上下于O、O′两点。

2）连接O、O′点，所得连线OO′即为线段AB的垂直平分线。

2.作以a为距离的已知线段AB的平行线（图2⁃3）

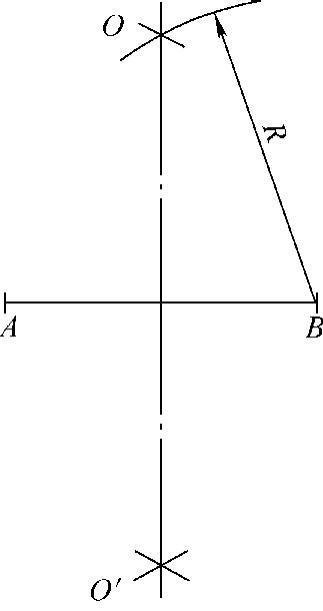

图2⁃2 作已知线段AB的垂直平分线

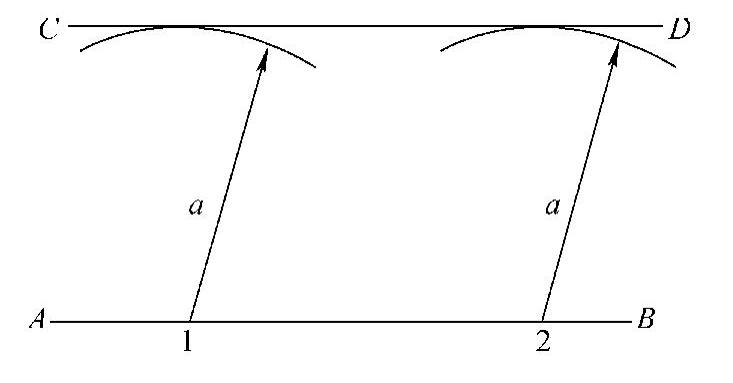

图2⁃3 作以a为距离的已知线段AB的平行线

作图步骤：

1）在AB直线上任取1、2两点。

2）分别以1、2两点为圆心，以a为半径画弧。

3）作两弧的外切线CD。则线段CD为线段AB距离为a的平行线。

3.圆的等分（圆内接多边形画法）(www.daowen.com)

（1）计算法（系数法任意等分圆周）若已知圆直径和等分数，可由三角函数算出每一等分边长。为便于作图，可利用等分好的圆周系数表（表2⁃1）。计算公式见式（2⁃1）：

a_n＝KD（2⁃1）式中 a_n——正n边形边长度，单位为mm；

D——正n边形外接圆直径，单位为mm；

K——n等分时的等分系数。

（2）圆内接正六边形画法（图2⁃4）

作图步骤：

1）以R为半径作圆。

2）过圆心O作互相垂直的两直径分别交圆于A、B、C、D。

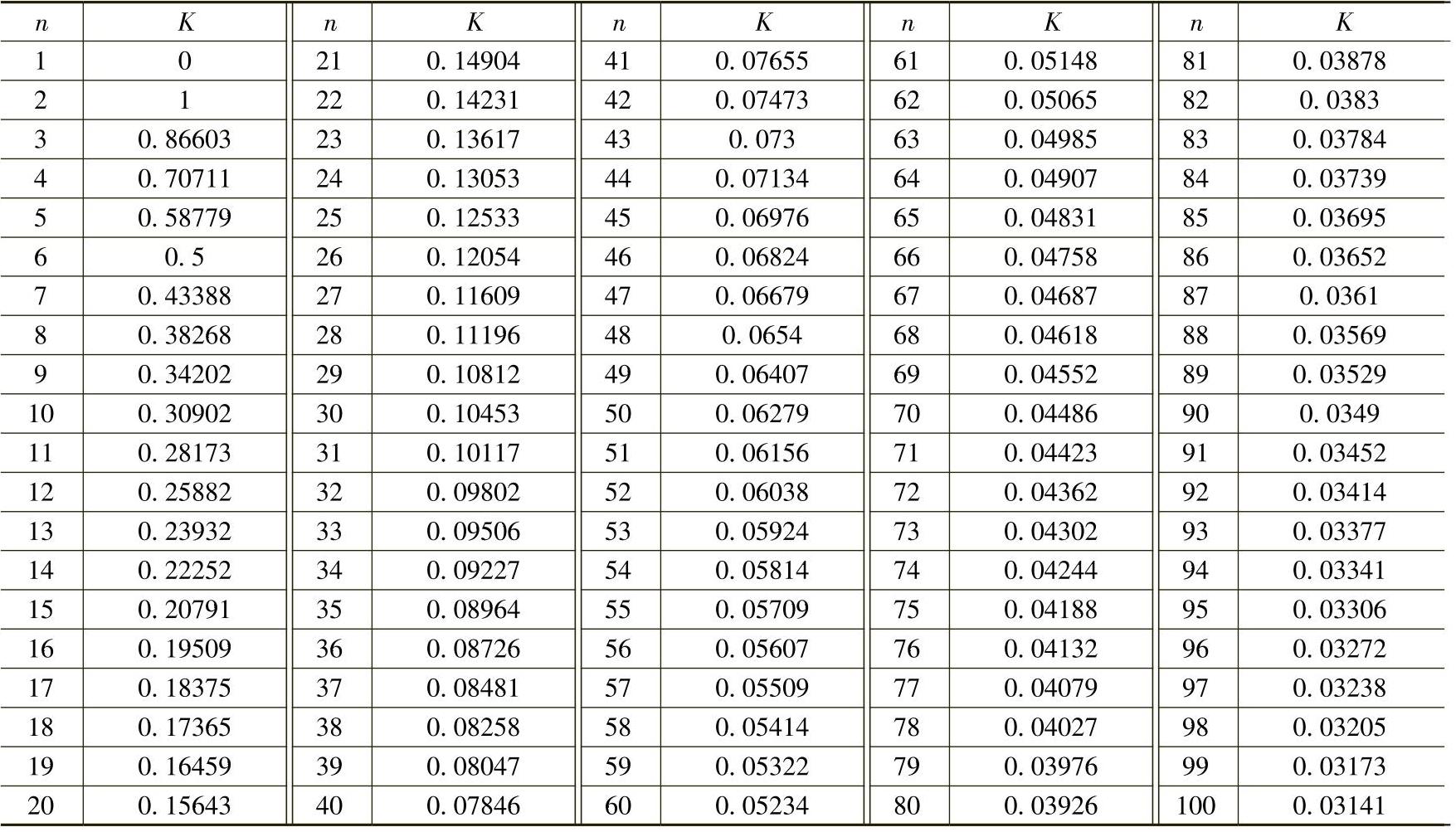

表2⁃1 等分圆周系数表

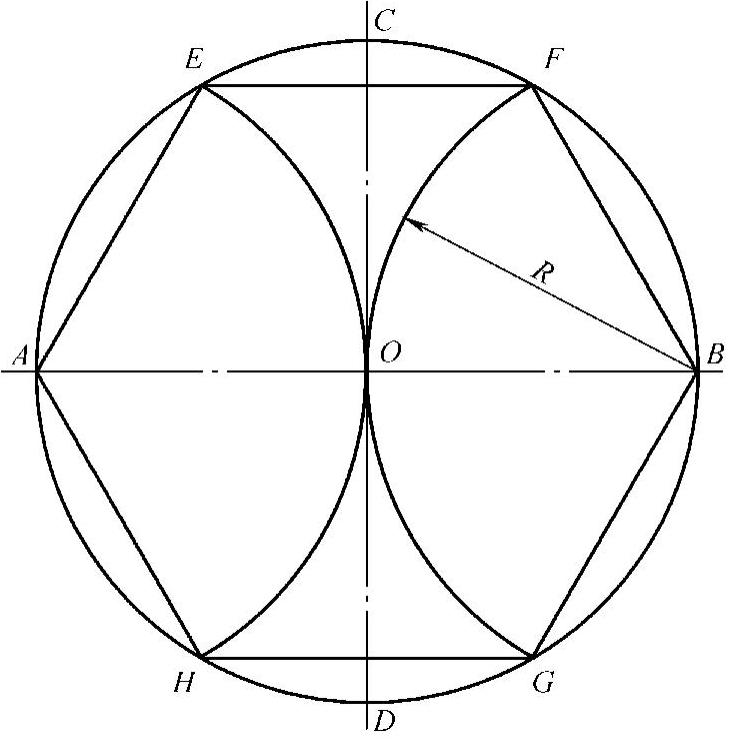

图2⁃4 直径为D的圆内接正六边形画法

3）分别以A、B为圆心，以R为半径作弧交圆于点E、F、G、H，将圆周六等分。

4）连接A、E、F、B、G、H各点，即为所求圆内接圆的正六边形。
