汽车碰撞钣金修复工具

1.强力拉拔组合工具(图1⁃47)

强力拉拔组合工具的特点有:针对较强硬板件设计,采用简单的顶拉原理,配有多种支脚,可根据不同位置进行组合,方便拉拔;可以任意调节拉拔幅度;具有锁止功能,方便同时进行其他动作;拉拔力量大,基本满足车身外钣金件的快速拉拔维修。

2.棱线拉拔组合工具(图1⁃48)

棱线拉拔组合工具的特点有:采用简单的顶拉原理;配有多个支脚、横梁,可根据不同位置进行组合,方便拉拔;可以根据需要控制拉拔幅度;方便对车身腰线位置进行快速拉拔作业,并确保拉拔质量;拉拔力量够强,基本满足车身外钣金件的快速拉拔维修。

3.气动拉拔器(图1⁃49)

气动拉拔器用于汽车门或大客车车身平面凹凸的修复,可装在空气压缩机上,针对大平面凹陷用吸盘把整平面拉起,不伤害汽车油漆。

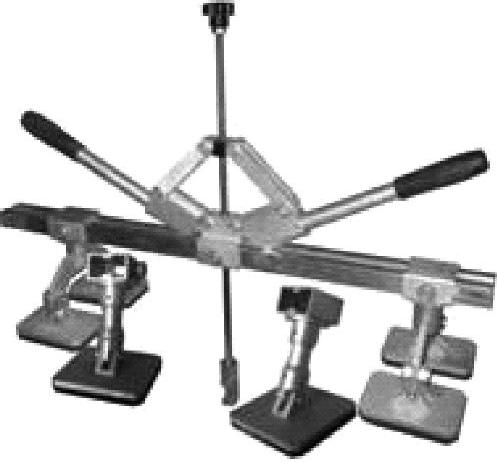

图1⁃47 强力拉拔组合工具

4.省力拉拔组合工具(图1⁃50)

省力拉拔组合工具的特点有:采用简单的杠杆拉拔原理;配有支脚、拉钩及横梁,可根据不同位置进行组合,方便拉拔;可以根据需要控制拉拔力量及幅度;方便对车身顶部等位置进行快速拉拔作业;拉拔力量够强,基本满足车身外钣金件的快速拉拔维修。

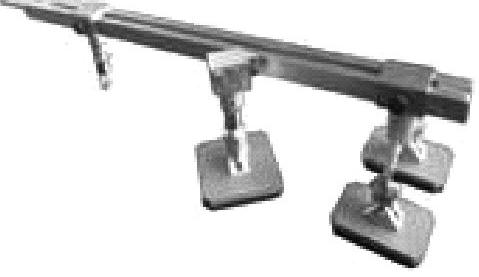

图1⁃48 棱线拉拔组合工具

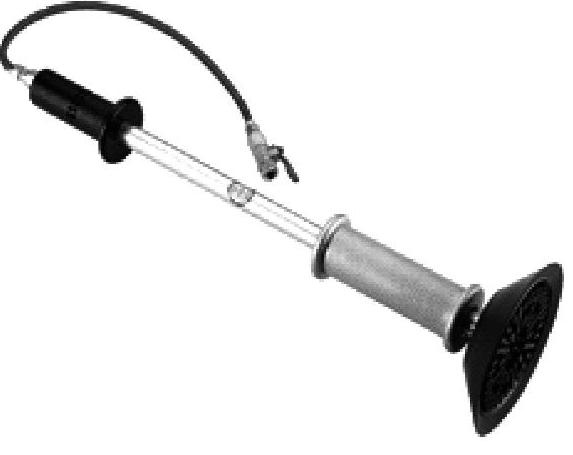

图1⁃49 气动拉拔器

5.简易拉拔组合工具(图1⁃51)

简易拉拔组合工具的特点有:采用力的相互作用原理;配有多种手拉钩,方便提拉车身焊接的垫片等介子;与钣金锤配合可更简单地对车身外钣金件进行拉伸修复。

6.辅助工具(图1⁃52)

辅助工具有钣金滑动拉锤、拉伸指针、垫片拉杆、拉伸垫片和碳棒等。

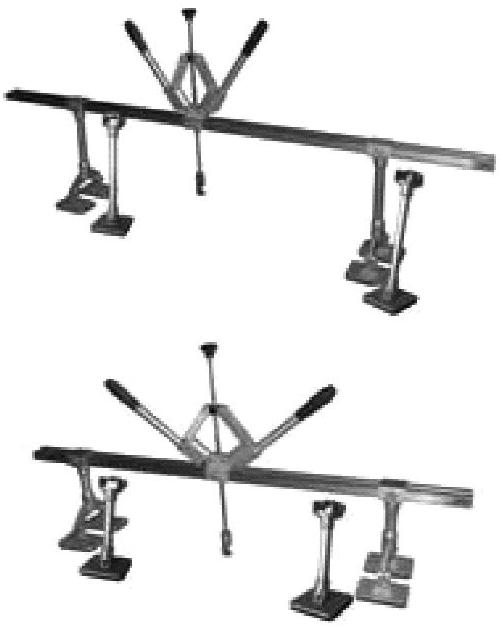

图1⁃50 省力拉拔组合工具

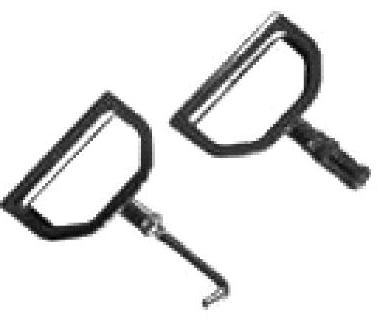

图1⁃51 简易拉拔组合工具

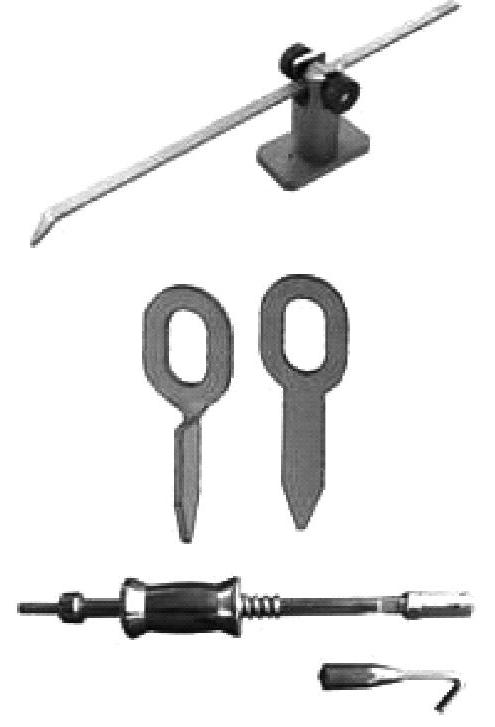

图1⁃52 拉伸辅助工具
