水路的4个知识点:水路保护、水管接头、线路规划和水电料选购

(1)现在的进水管最常用的是PPR管(图3-19),这是铝塑管的换代产品,施工方便而且不易渗漏,价格便宜,使用时间能达到50年。铜管价格昂贵(图3-20),主要用于别墅和高级宾馆。

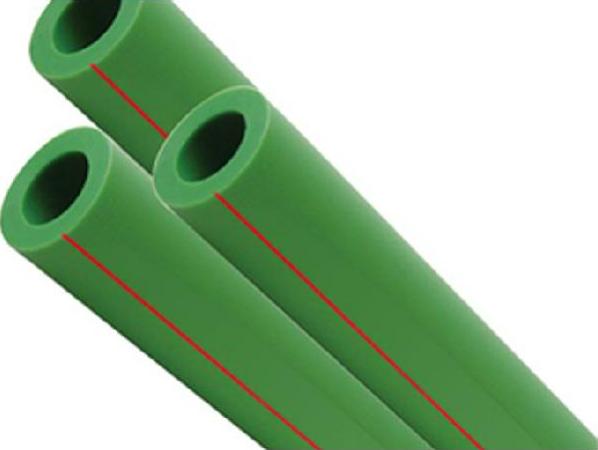

图3-19 PPR水管

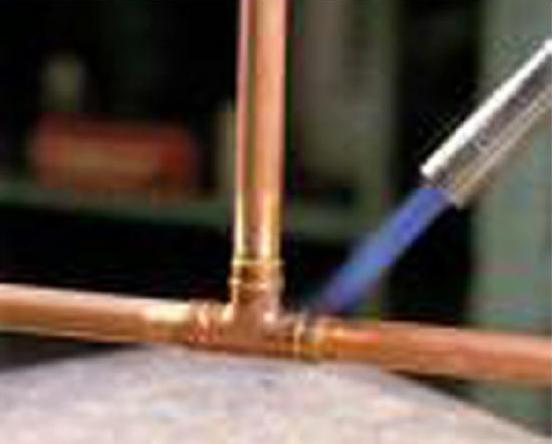

图3-20 铜管

(2)给水管与燃气管平行敷设,管道间距离大于或等于50mm;交叉敷设,管道间距离不小于10mm。避免间距过近。

(3)冷热水管的区分方法是,人面向水管,左手边为热水管,右手边是冷水管,俗称“左热右冷”,如图3-21和图3-22所示。

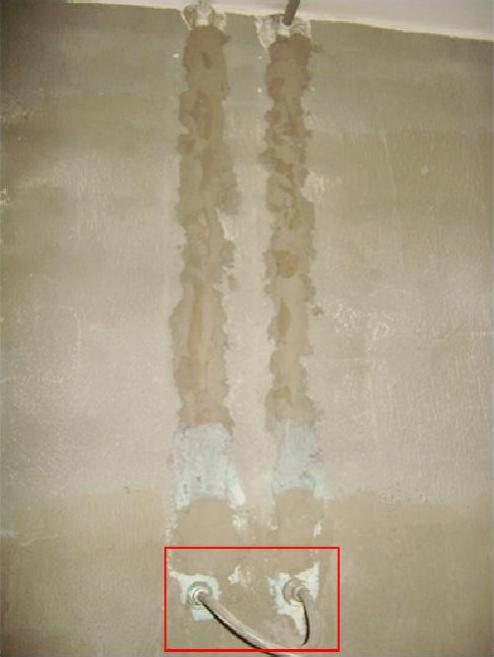

图3-21 左边为热水管、右边为冷水管

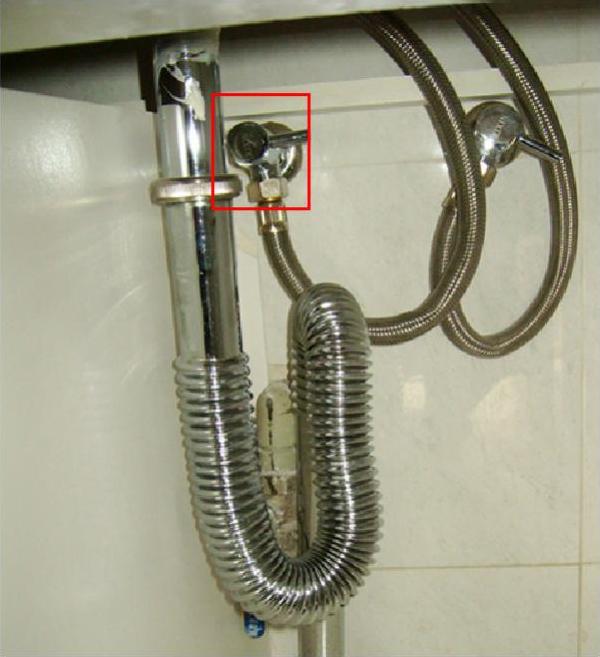

图3-22 左边红圈为热水管阀门

(4)如果管道需穿越吊平顶,则不得有可拆接头;给水管通过房、厅至阳台,必须在可操作处安装截止阀以便切断,万一渗漏的话也可以及时切断。管道的走向和处理如图3-23~图3-26所示。


图3-23 电线管用水泥砂浆保护好

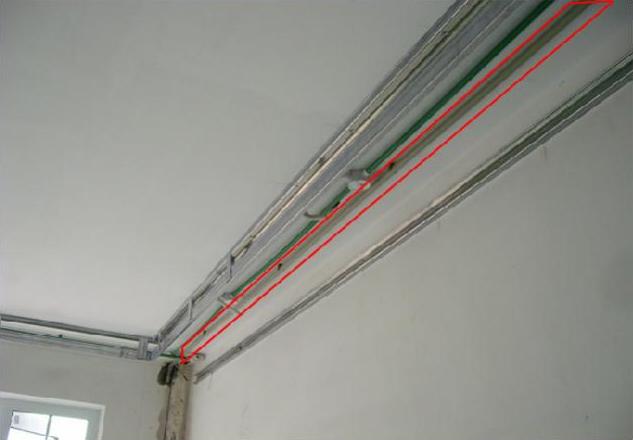

图3-24 长距离的水管接头要尽量少,减少渗漏

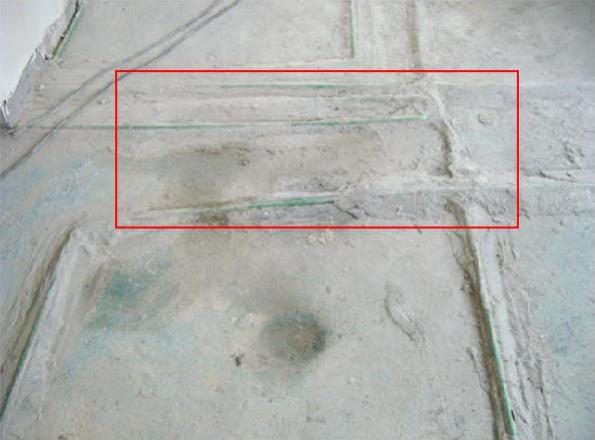

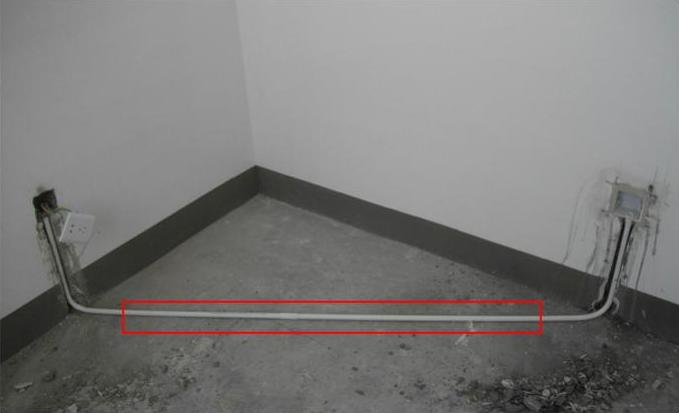

图3-25 线路依循“就近就捷”的原则

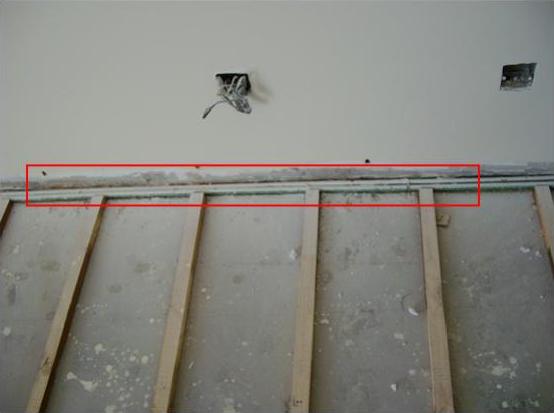

图3-26 铺木地板的管线沿墙走,不会截断木龙骨

小提示

水电料选购技巧

(1)优先在大型建材超市购买,质量可靠,价格透明(虽然有时感觉贵了点),但总的来说是值得的。切忌临时听“专业建议”到某地购买水电料。往往不起眼的小配件会酿成大麻烦,让人苦不堪言。建议施工时在可以退货的大型超市一次性多买点水电料,这样不会出现有些师傅借口赶工期,匆忙中临时在外面购买。市场上的假冒伪劣产品实在是防不胜防,同样的“名牌”中间还得分三六九等。

(2)PPR水管外观要质地纯净无杂质,以前水管上标有一根红条的表示是热水管,蓝条的是冷水管。现在有的厂家还是这样区分,有的厂家则没有,这只是个称呼而已,类似于电线的火线和零线

(3)PVC阻燃线管有个简单的判定方法:人站上去踩不瘪,管壁不小于1mm,用弯管弹簧弯曲不劈裂,每根长度为2.8~3m。质量好的线管的颜色一般不会太白或者太暗,有一定的韧性。有些地方的线管表面看价格便宜,但是长度往往不够,硬度也不够,用手都能捏瘪,这样的线管明显是不合格的。

(4)现在流行一站式配齐,装饰公司也会统一采购品牌电线和线管,客户可在现场抽查一下,看看品牌是否和当初承诺的一致,还要核对数量,然后抽检一下质量。

(5)电视线现在分二屏蔽和四屏蔽的(图3-27),数字电视信号需要四屏蔽电视线,这点在购买时要区分清楚,屏蔽标识在线上有标明。传真机的电话线一般用四芯线(图3-28),普通家用电话用二芯线就够了。

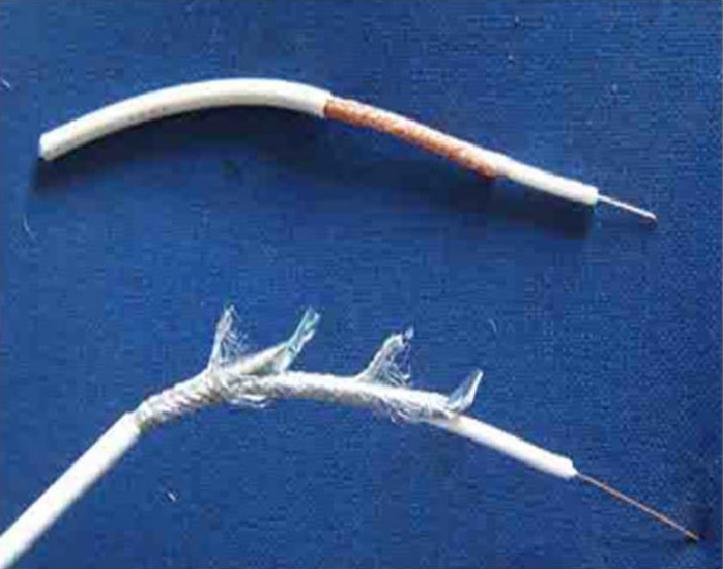

图3-27 二屏蔽电视线(上)和四屏蔽电视线(下)

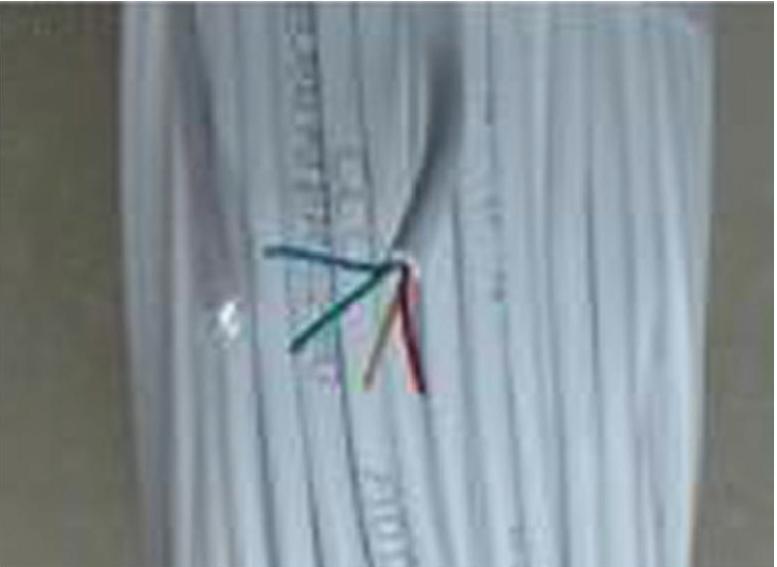

图3-28 传真机使用四芯线

(6)音响线一般以无氧铜制成,线的规格用支数来表示,支数越大越好,如果不是音乐发烧友的话,家用200支就能满足普通需求了,太高了没有必要(图3-29、图3-30)。

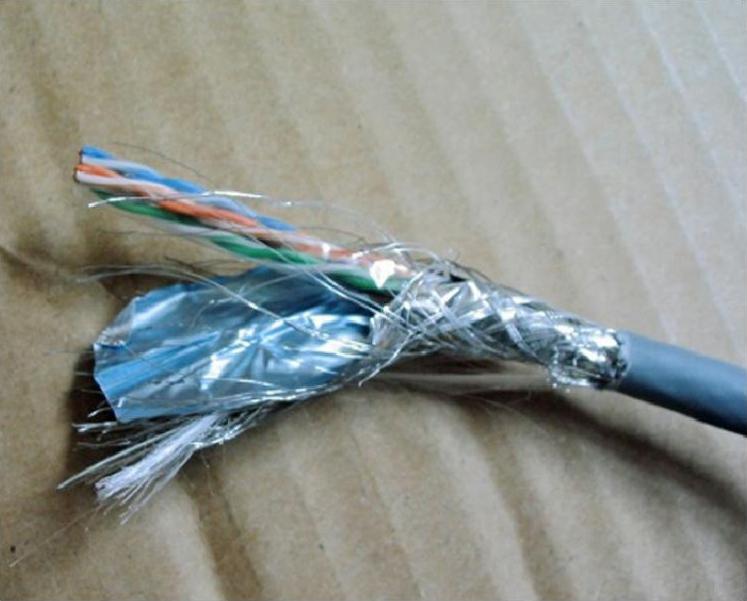

图3-29 八芯网线的构造

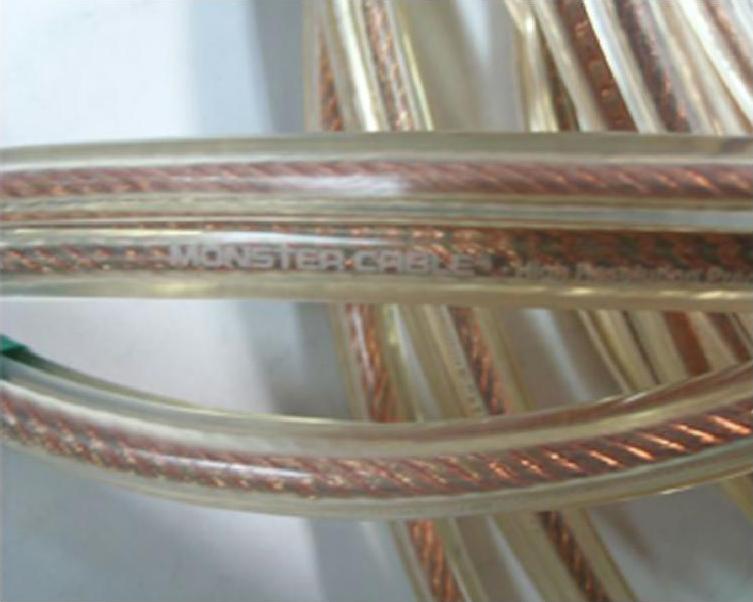

图3-30 音响线支数要与音响匹配
