（1）首先熟悉一下火线、零线和地线（图3-1），这是用于区分电线的，其实用的材质是一样的。火线（学名相线）用红色、黄色或绿色表示，一般用红色来表示；零线用蓝色或黑色表示，一般用蓝色来表示；接地线用双色线，灯头线用白色。同一住宅内的配线颜色应统一，以免发生混淆。各种线材如图3-2和图3-3所示。

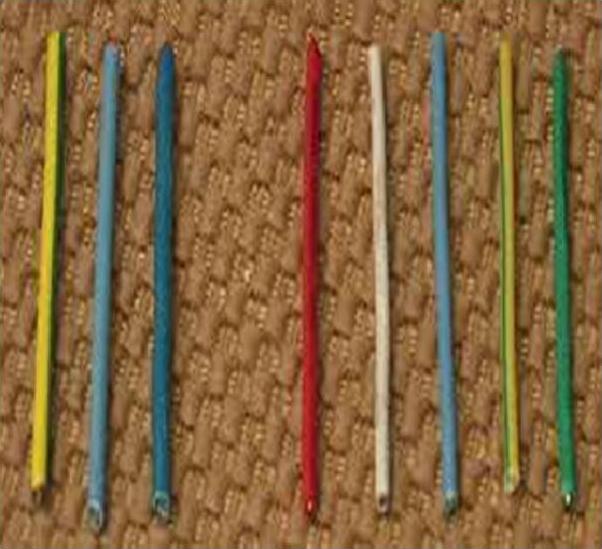

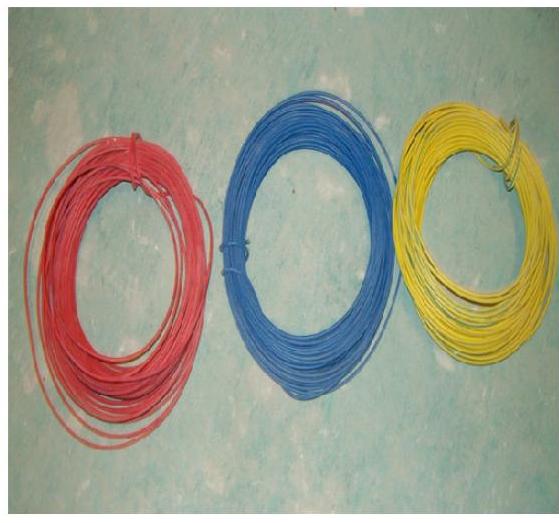

图3-1 火线、零线、地线

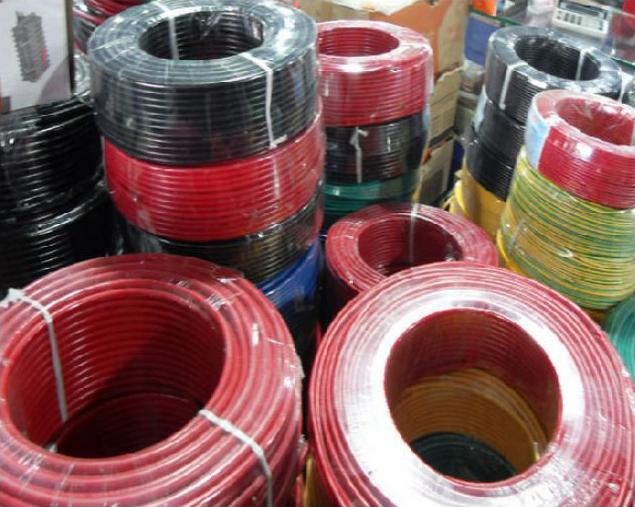

图3-2 合格的电线包装密实分量足

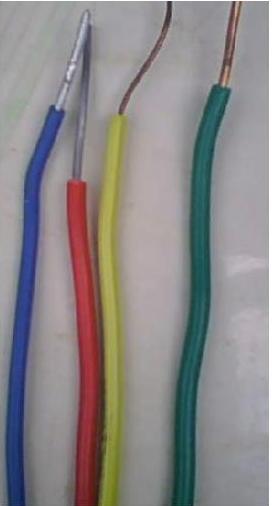

图3-3 铜芯线和铝芯线

（2）现在电线的材质一般为铜芯线，如果发现是铝芯线，那可是遇到打着灯笼都找不到的淘汰品了。开关电线必须要有“3C”认证（图3-4）。老的“长城认证”（图3-5）已经被“3C”认证所取代了。

图3-4 3C认证

图3-5 长城认证已淘汰

（3）一般来说，照明线路可以用截面面积不小于1.5mm²的铜芯线（图3-6），插座是不小于2.5mm²的铜芯线，家用空调一般是4mm²或者6mm²的线。各种截面面积的电线如图3-7所示。

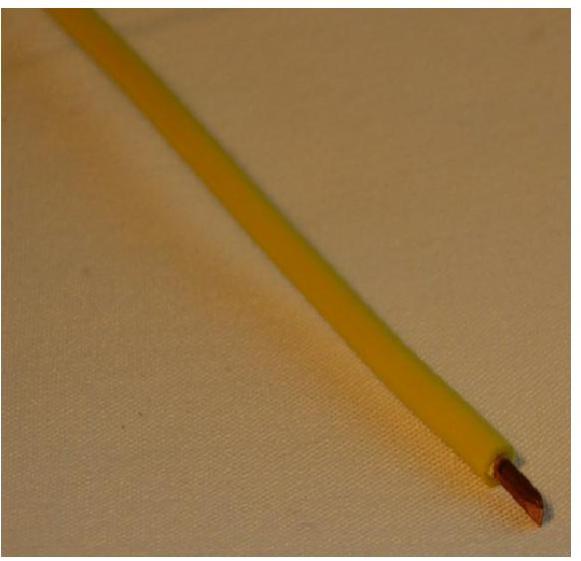

图3-6 铜芯线的截面

图3-7 电线要做到物尽其用

（4）电路一般是单独控制的，空调插座、厨房插座、卫生间插座以及其他电源插座及照明电源都是单独分路，这样的好处是即使某一路跳闸了，其他的电路依然是正常的。现在住宅小区基本都是按这种方式预埋的（图3-8、图3-9）。

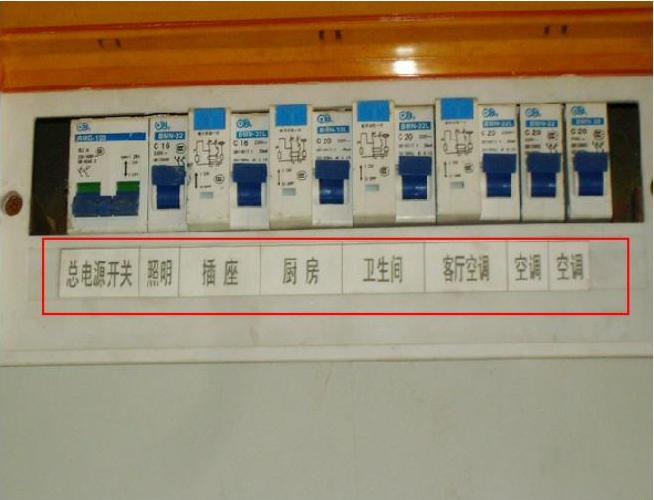

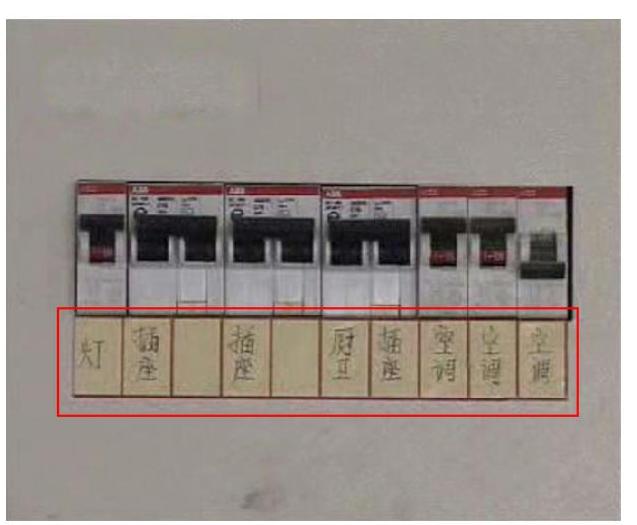

图3-8 总开关和各支路开关，满足使用要求

图3-9 没有总开关控制，要增加总开关

（5）插座接线的排布是上为接地线、左边零线右相线，俗称“左零右火接地在上”，这个是强制规定。正规电工都会遵守这个规定。电工是要求持证上岗的，其他几个工种就不需要，因为涉及电工本人和客户后期使用的安全问题。电工证全称是《中华人民共和国电工进网作业许可证》。电线线头的处理和接线方法如图3-10和图3-11所示。(www.daowen.com)

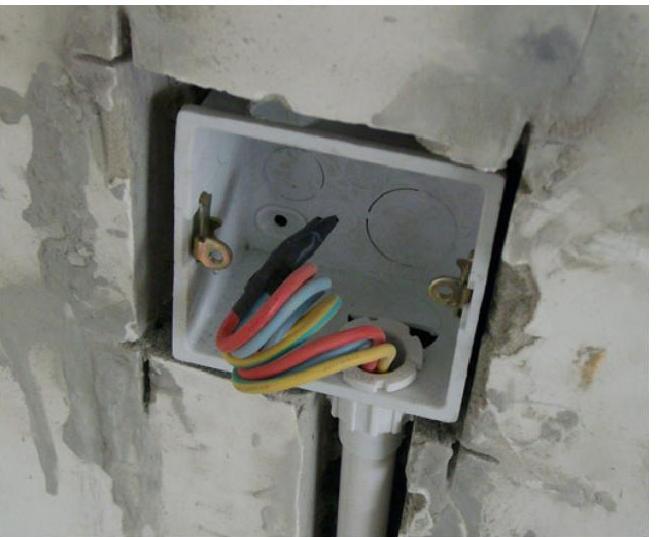

图3-10 线头要包起来，避免带电作业

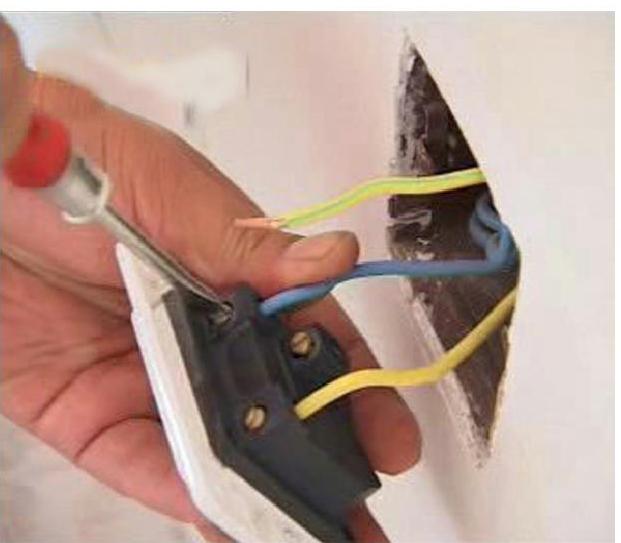

图3-11 正确的接线方法

（6）穿电线的导管一般分为PVC阻燃线管（图3-12）和镀锌管（图3-13），实际家装施工中绝大多数使用的是PVC阻燃线管，这种线管价格便宜，施工方便快捷。

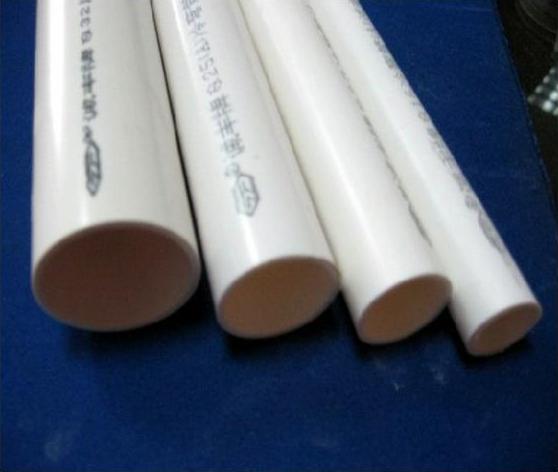

图3-12 PVC线管，常用直径φ16和φ20

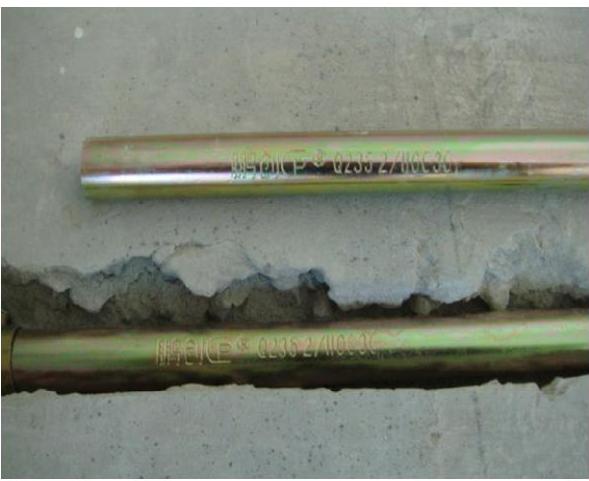

图3-13 镀锌管由于造价，家装中不太普及

（7）线管内导线的总截面面积不应超过管内径截面面积的40%，线管内的导线不得有接头和扭结，网线、电话线和电视线音响线（俗称弱电线）不能和电线穿在同一根线管内（图3-14），弱电线可以穿在一根线管内。弱电插座与电源插座间的距离要大于或等于500mm，以免信号干扰（图3-15）。

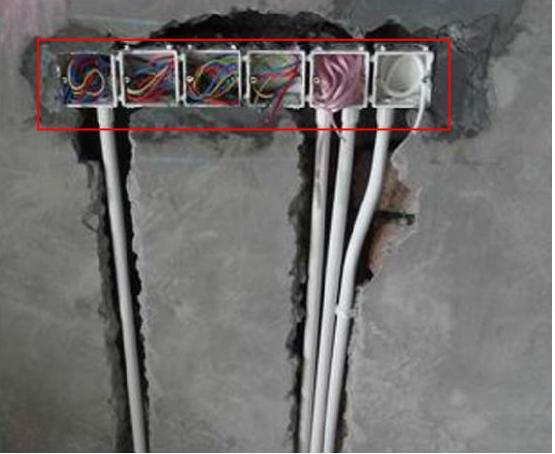

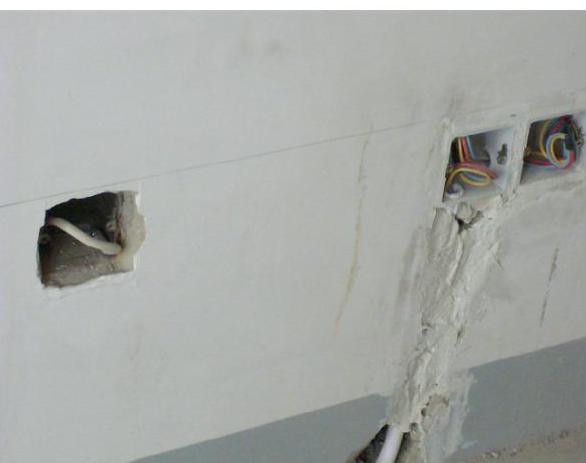

图3-14 强弱电集中在一起，有信号干扰

图3-15 强弱电应一定的间距

（8）各种水电管线以及电气开关、插座之间要保持一定的距离，如图3-16～图3-18所示。电气管与燃气管和水管在同一平面敷设时，间距大于或等于100mm；不同平面敷设时（即交叉时），间距大于或等于50mm。电气开关、插座与燃气管之间的间距大于或等于150mm。

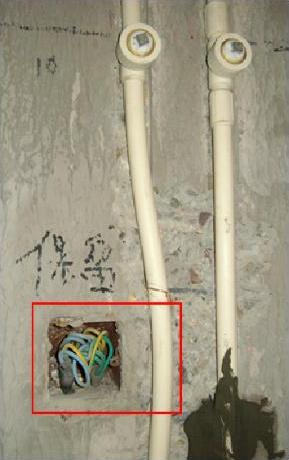

图3-16 插座和热水管距离太近

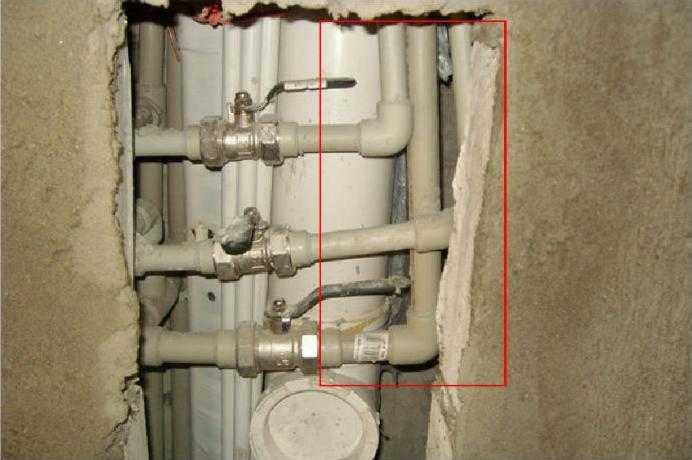

图3-17 冷热水管交叉，距离太近

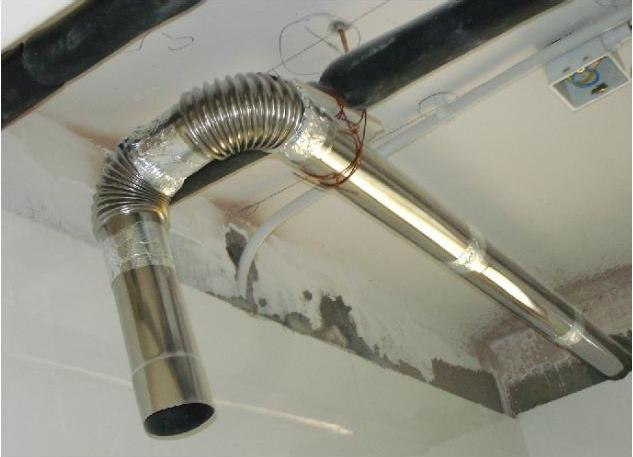

图3-18 燃气热水器的排气管和电线管紧挨着，有很大的安全隐患
