【摘要】:按照广场设计图所绘施工坐标方格网,将所有坐标点测设在场地上并打桩定点。根据场地周边与建筑、园路、管线等的连接条件,确定边缘地带的竖向连接方式,调整连接点的地面标高。按照设计的路面层次结构与做法进行施工,可参照前面关于园路地基与基层施工的内容,结合广场地坪面积更宽大的特点,在施工中注意基层的稳定性,确保施工质量,避免今后广场地面发生不均匀沉降。

高效!园路、园桥、广场工程技巧揭秘

1.施工准备

(1)材料准备。准备施工机具、基层和面层的铺装材料,以及施工中需要的其他材料,清理施工现场。

(2)场地放线。按照广场设计图所绘施工坐标方格网,将所有坐标点测设在场地上并打桩定点。以坐标桩点为准,根据广场设计图,在场地地面上放出场地的边线、主要地面设施的范围线和挖方区、填方区之间的零点线。

(3)地形复核。对照广场竖向设计图,复核场地地形。各坐标点、控制点的自然地坪标高数据,有缺漏的要在现场测量补上。

2.场地处理

(1)挖方与填方。当施工挖方、填方工程量较小时,可用人力施工;当工程量较大时,应该进行机械化施工。预留作草坪花坛及乔灌木种植地的区域,可暂不开挖,水池区域要同时挖到设计深度。填方区的堆填顺序应当是先深后浅;先分层填实深处,后填浅处。每填一层就夯实一层,直到设计的标高处。挖方过程中挖出适宜栽培的肥沃土壤,要临时堆放在广场外边,以后再填入花坛、种植地中。

(2)场地整平与找坡。挖方、填方工程基本完成后,对挖填出的新地面进行整理。要铲平地面,使地面平整度变化限制在20mm以内。根据各坐标桩标明的该点挖填高度数据和设计的坡度数据,对场地进行找坡,保证场地内各处地面基本达到设计的坡度。土层松软的局部区域还要作地基加固处理。

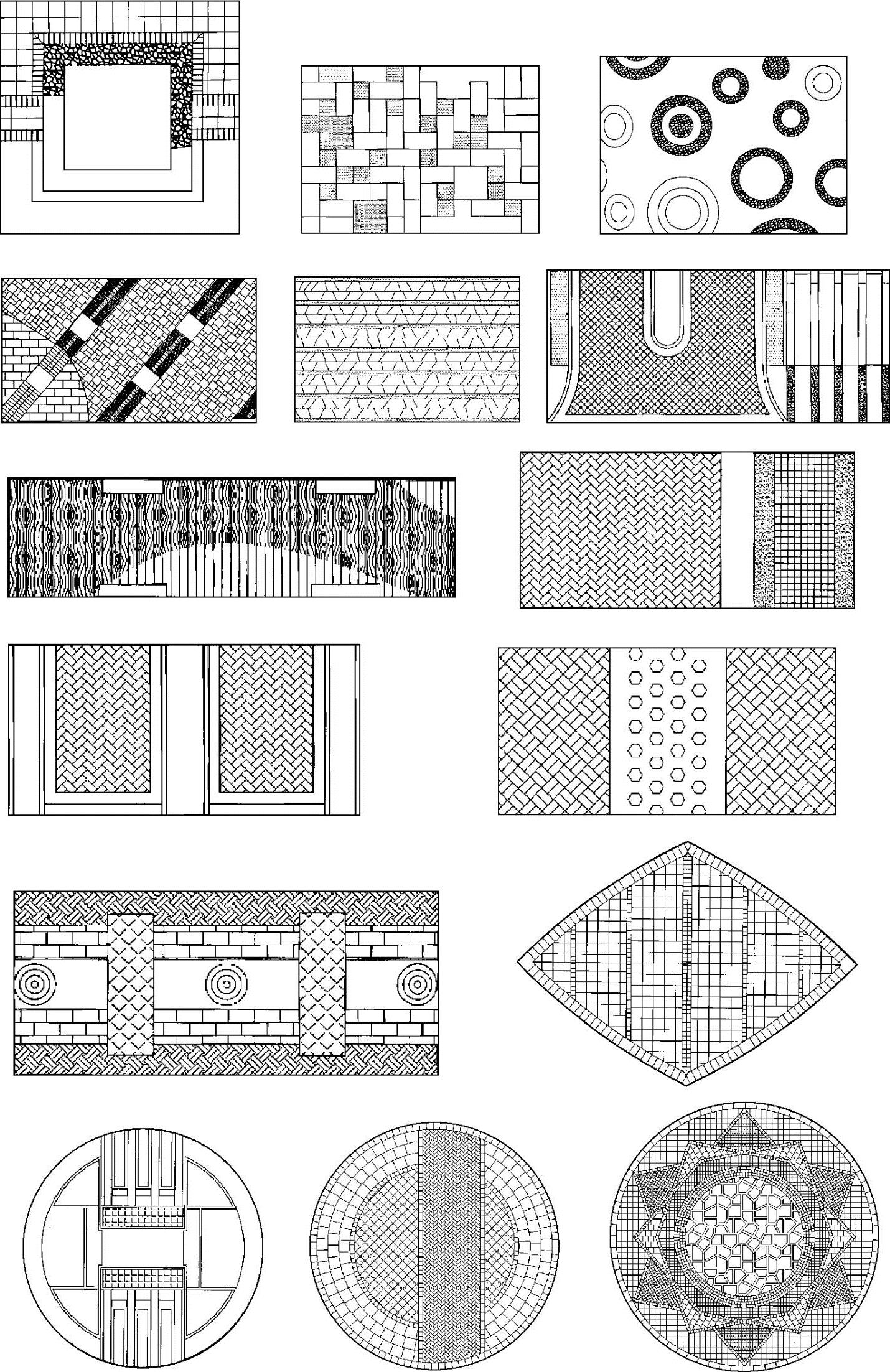

图5-13 铺装样式

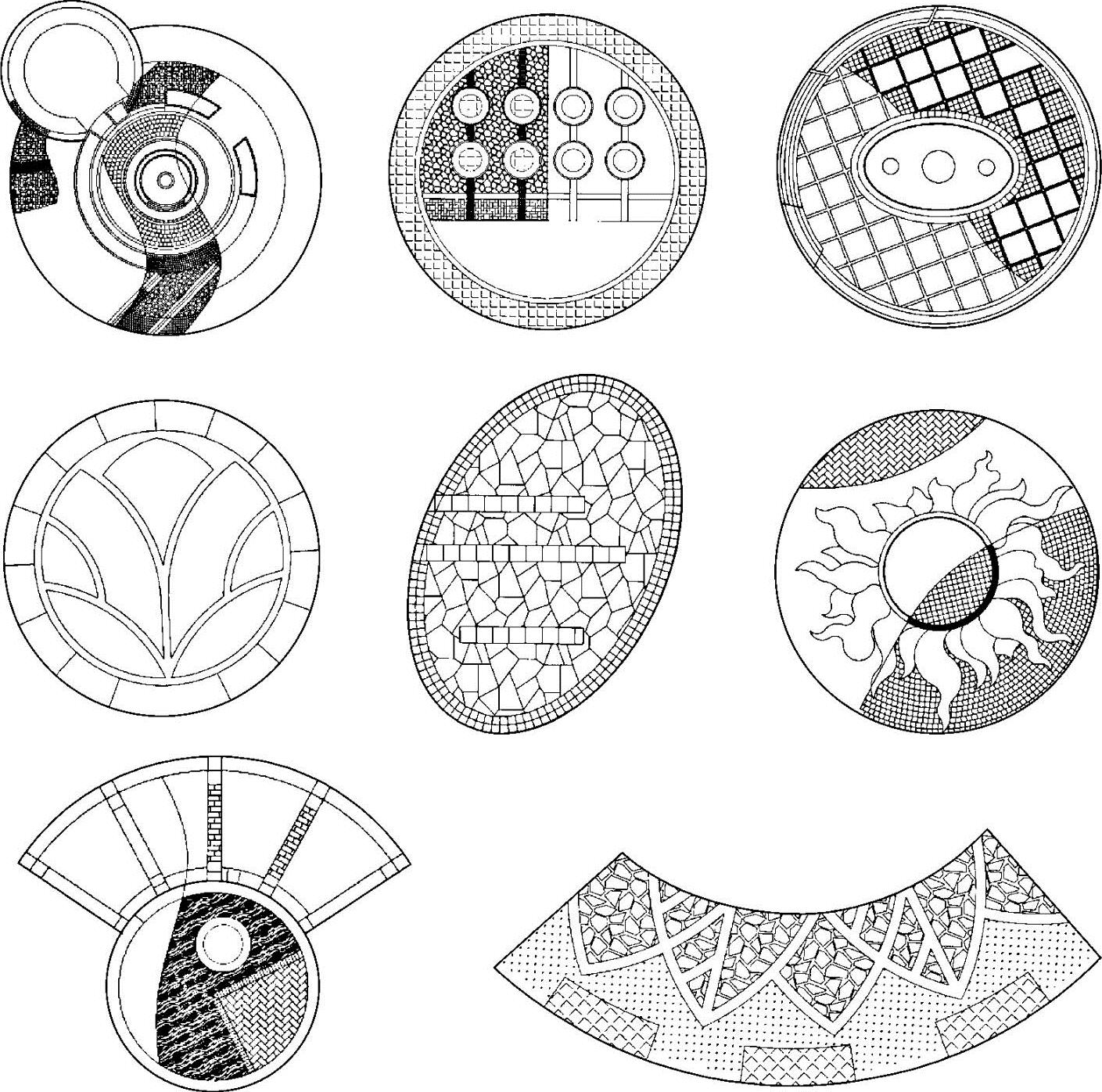

图5-13 铺装样式(续)

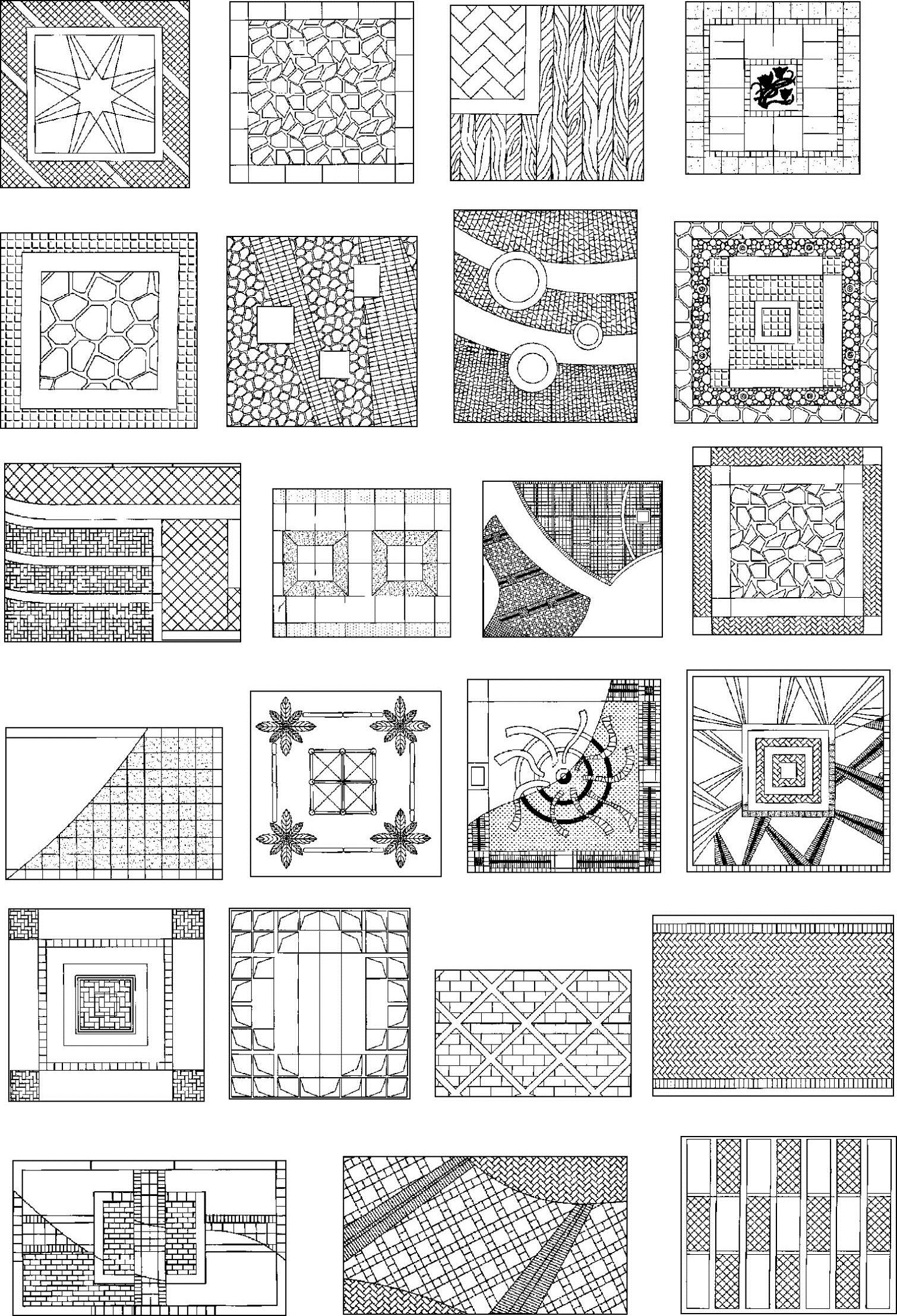

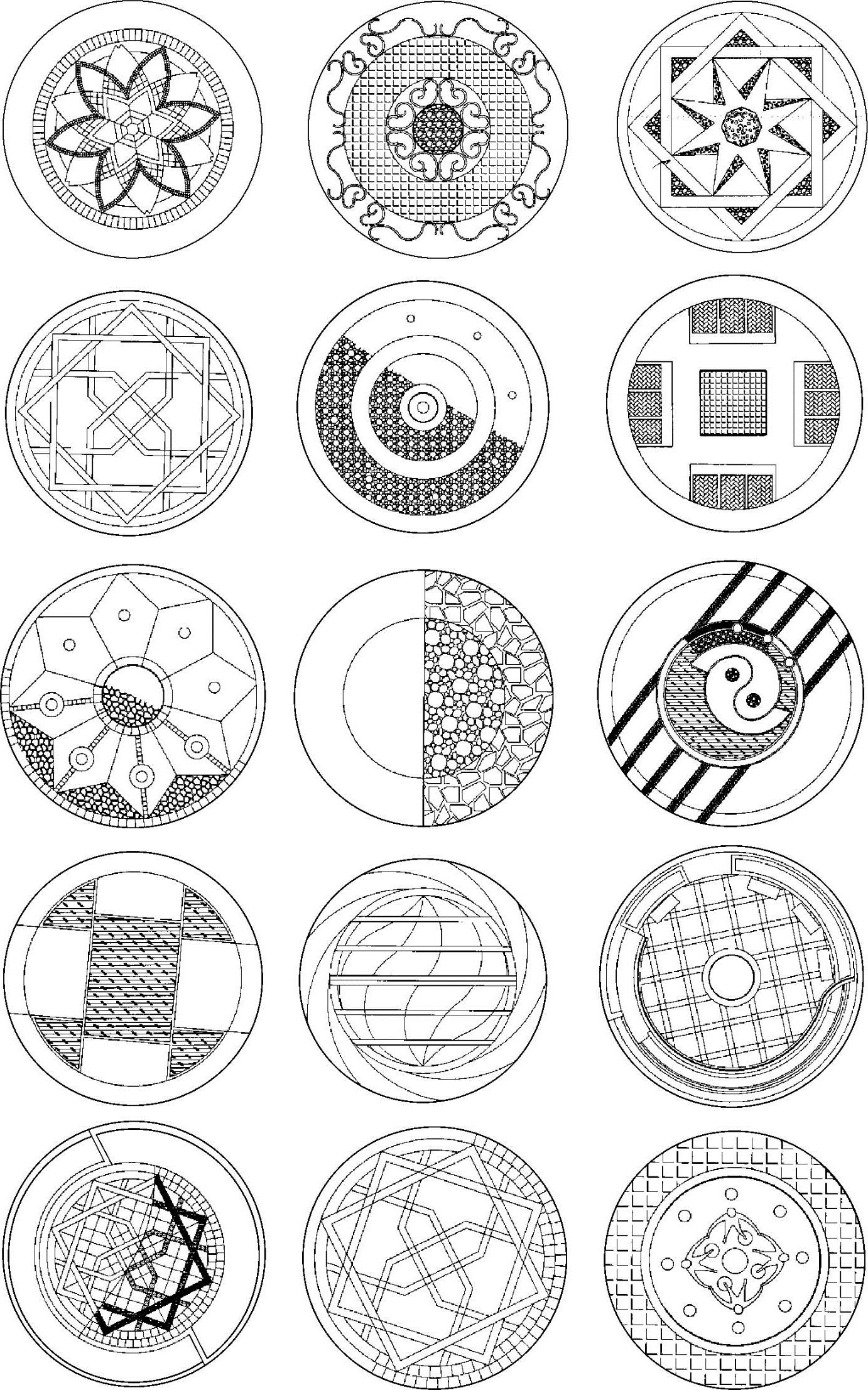

图5-13 铺装样式(续)

(3)确定边缘地带的竖向连接方式。根据场地周边与建筑、园路、管线等的连接条件,确定边缘地带的竖向连接方式,调整连接点的地面标高。还要确认地面排水口的位置,调整排水沟的底部标高,使广场地面与周围地坪的连接更自然,使排水、通道等方面的矛盾降至最低。

3.地面铺装

(1)基层的施工。按照设计的路面层次结构与做法进行施工,可参照前面关于园路地基与基层施工的内容,结合广场地坪面积更宽大的特点,在施工中注意基层的稳定性,确保施工质量,避免今后广场地面发生不均匀沉降。

(2)面层的施工。采用整体现浇面层的区域,可把该区域划分成若干规则的地块,每一地块面积在(7m×9m)~(9m×10m),然后一个地块一个地块施工。地块之间的缝隙做成伸缩缝,用沥青棉纱等材料填塞。采用混凝土预制砌块铺装的,可按照前面章节有关部分进行施工。

(3)地面装饰。依照设计的图案、纹样、颜色、装饰材料等进行地面装饰性铺装,其铺装方法参照前面章节有关内容。

4.广场铺装实例

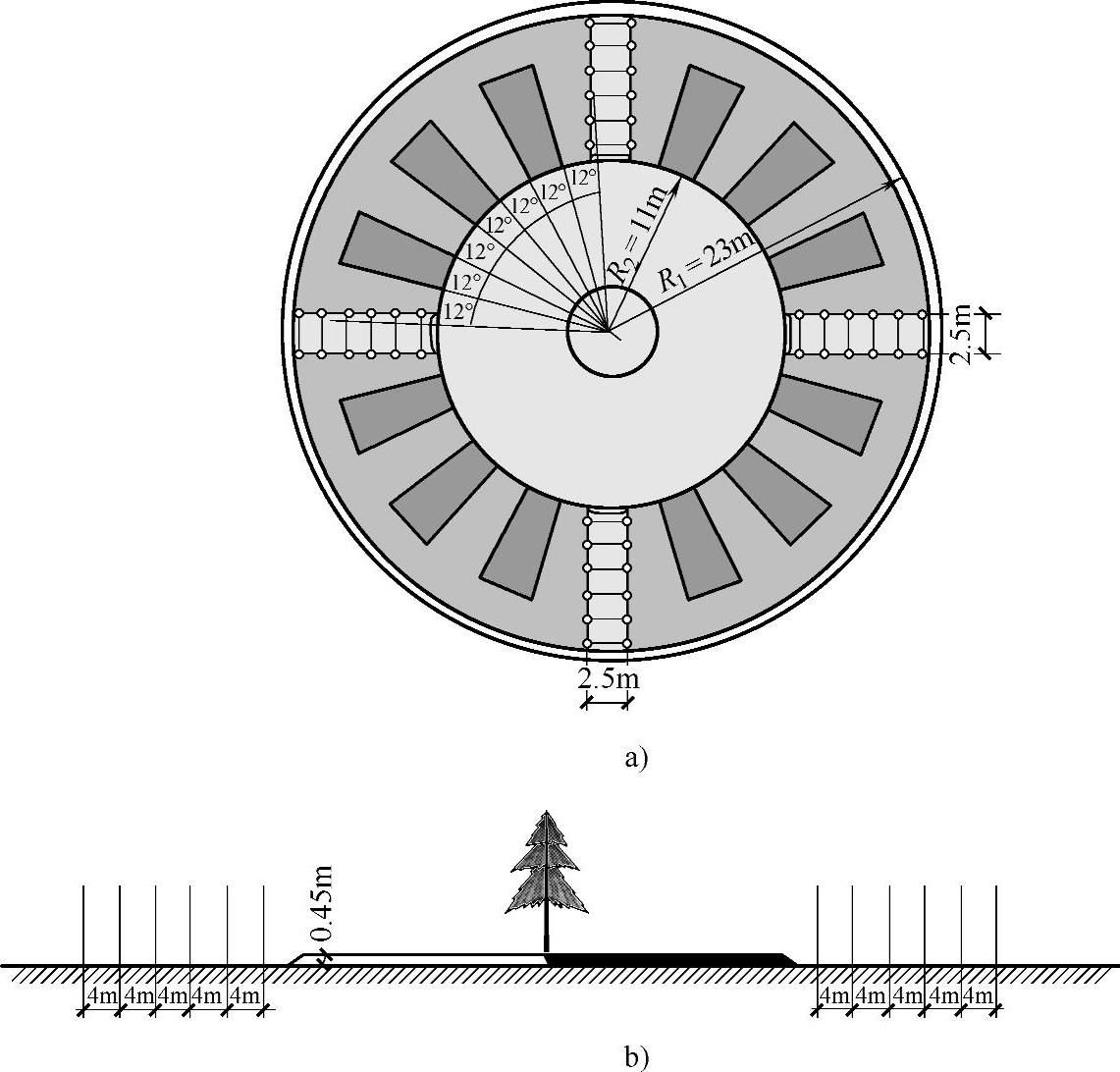

(1)某中心广场的平面和剖面图如图5-14所示。


图5-14 某中心广场平面图和剖面图

a)平面图 b)剖面图

(2)某中心广场场地结构图、中心梯步剖面及铺装大样,如图5-15所示。
