1.栈道的类别

根据栈道路面的支撑方式和栈道的基本结构方式，栈道一般可分为立柱式、斜撑式和插梁式三种。

（1）立柱式。立柱式栈道适宜建在坡度较大的斜坡地带，如图1-15a所示。其基本承重构件是立柱和横梁，架设方式基本与板梁柱式园桥相同，不同处只是栈道的桥面更长。

（2）斜撑式。在坡度更大的陡坡地带，采用斜撑式修建栈道比较合适，如图1-15b所示。这种栈道的横梁一端固定在陡坡坡面上或山壁的壁面上，另一端悬挑在外，梁头下面用一斜柱支撑，斜柱的柱脚也固定在坡面或壁面上，横梁之间铺设桥板作为栈道的路面。

（3）插梁式。在绝壁地带常采用这种栈道形式，如图1-15c所示。其横梁的一端插入山壁上凿出的方形孔中并固定下来，另一端悬空，桥面板铺设在横梁上。

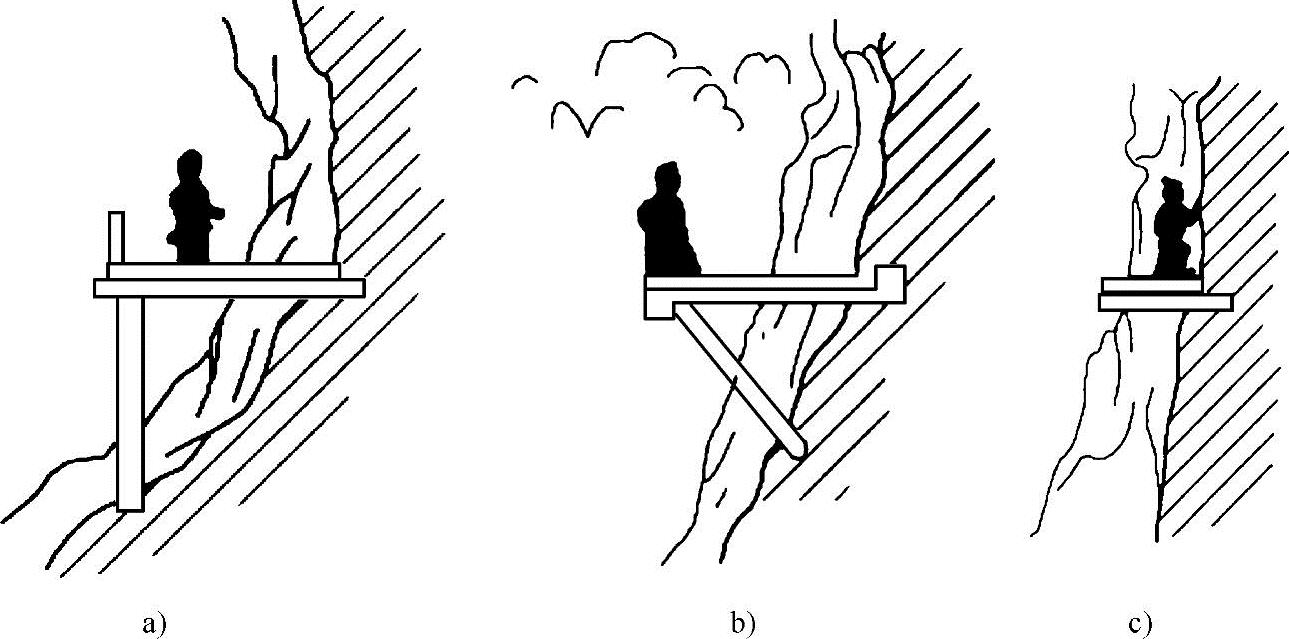

图1-15 栈道的类别

a）立柱式 b）斜撑式 c）插梁式(www.daowen.com)

2.栈道的结构

栈道路面宽度的确定与栈道的类型有关。立柱式栈道路面设计宽度可为1.5～2.5m；斜撑式栈道路面宽度可为1.2～2.0m；插梁式栈道路面不宜太宽，0.9～1.8m比较合适。

（1）立柱与斜撑柱。立柱用石柱或钢筋混凝土柱，截面尺寸可取（180mm×180mm）～（250mm×250mm），柱高一般不超过柱径的15倍。斜撑柱的截面尺寸比立柱稍小，可取（150mm×150mm）～（200mm×200mm）。斜撑柱上端应预留筋头与横梁梁头相焊接，下端应插入陡坡坡面或山壁壁面。立柱和斜撑柱都用C20混凝土浇制。

（2）横梁。横梁的长度应是栈道路面宽度的1.2～1.3倍，梁的一端应插入山壁或坡面的石孔并稳实地固定下来。插梁式栈道的横梁插入山壁部分的长度，应为梁长的1/4左右。横梁的截面为矩形，宽高的尺寸可为（120mm×180mm）～（180mm×250mm）。横梁也用C20混凝土浇制，梁一端的下面应有预埋铁件与立柱或斜撑柱焊接。

（3）桥面板。桥面板可用石板或钢筋混凝土板铺设。铺石板时，要求横梁间距比较小，一般不大于1.8m。石板厚度应在80mm以上。钢筋混凝土板可用预制空心板或实心板。空心板可按产品规格直接选用。实心钢筋混凝土板厚度常设计为6cm、8cm、10cm，混凝土强度等级可用C15～C20。栈道路面可以用1∶2.5水泥砂浆抹面处理。

（4）护栏。立柱式栈道和部分斜撑式栈道可以在路面外缘设立护栏。护栏最好用直径254mm以上的镀锌钢管焊接制成，还可做成石护栏或钢筋混凝土护栏。做石护栏或钢筋混凝土护栏时，望柱、栏板的高度可分别为900mm和700mm，望柱截面尺寸可为120mm×120mm或150mm×150mm，栏板厚度可为50mm。
