基本数据结构与MDA_1程序相同，并根据自由度“释放”和“等效变换”的需要，在单元和结构信息中补充输入对应信息。

下面将接合示例，对数据输入格式进行相应说明。

【例5.7】以MDA_1程序分析图5.23所示结构，对单元2始端竖向自由度释放。取E=1，A=5，I=1进行计算，并绘内力图。

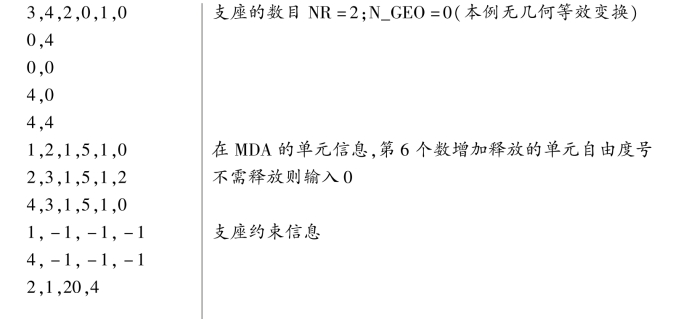

【解】（1）单元2被释放自由度在整体坐标系统下，对应于本单元的第2自由度。因此，对应数据格式输入为（与MDA格式有区别的，用加粗字体标示）：

图5.23　单元自由度释放

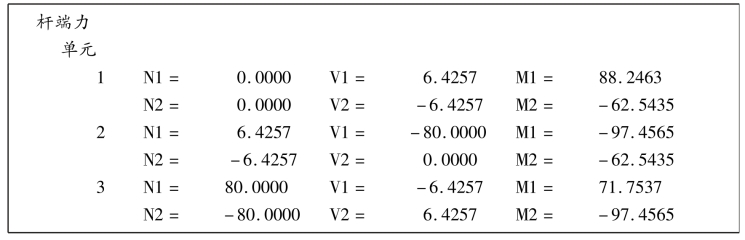

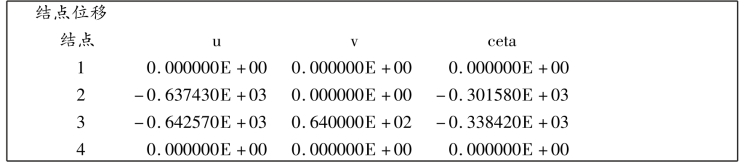

（2）计算结果输出文件如下：

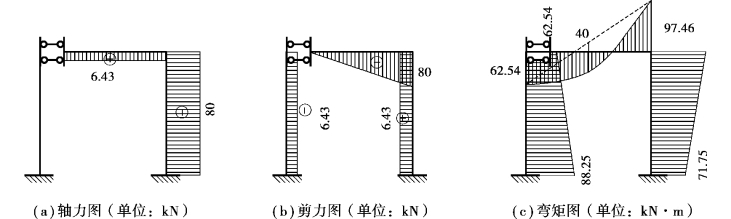

（3）画内力图。

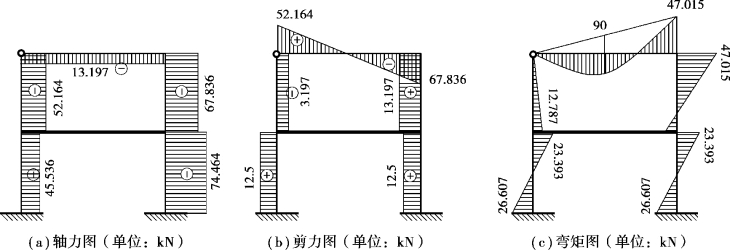

图5.24　例5.7内力图

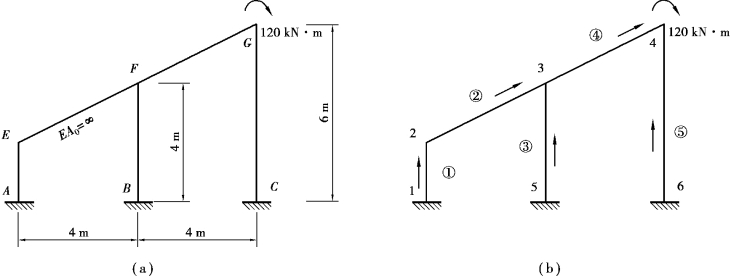

【例5.8】以MDA_1程序分析如图5.25（a）所示结构，杆EF轴向刚度无穷大。其余单元E、I、A为常数，取E=1，A=5，I=1进行计算，并绘内力图。

图5.25　例5.8图

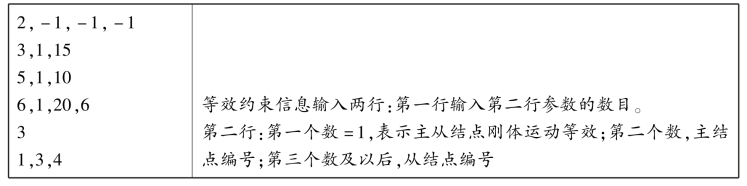

【解】（1）单元、结点编号如图5.25（b）所示。以结点2为主结点，3结点为从结点，指定结点23在其连线方向平动自由度等效，数据文件如下。(www.daowen.com)

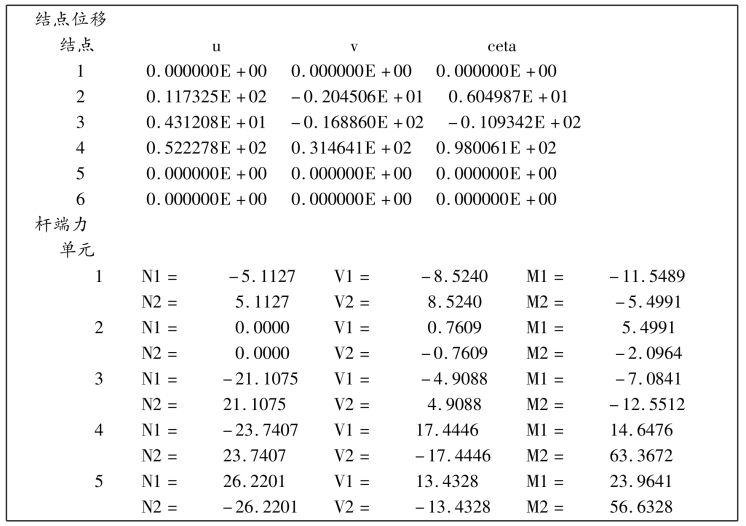

（2）计算结果输出文件如下：

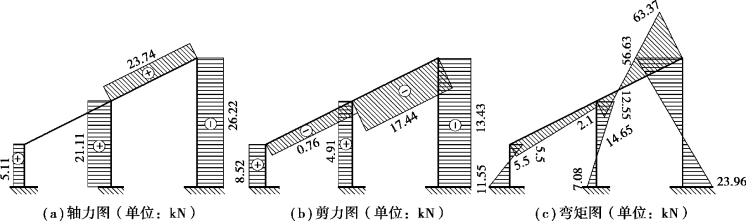

（3）画内力图，如图5.26所示。

图5.26　结果内力图

【例5.9】以MDA_1程序分析图5.27所示结构，单元3轴向、弯曲刚度均无穷大。其余单元EIA为常数，取E=1，A=3，I=1进行计算。

图5.27　例5.9图

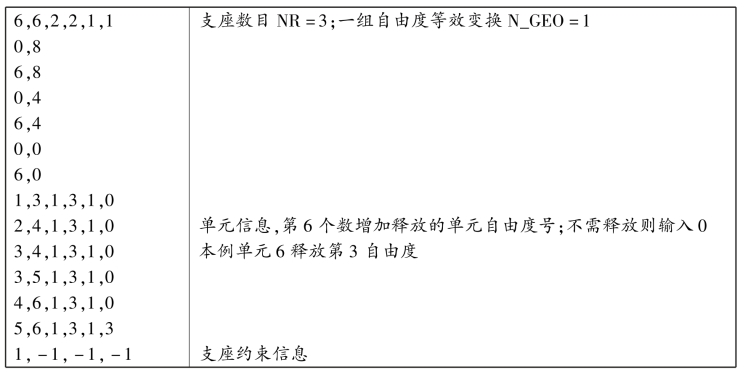

【解】（1）释放单元6在结构坐标系下的第三自由度（即始端为铰）；并以结点3为主结点，结点4为从结点，进行刚杆几何变换。数据文件如下：

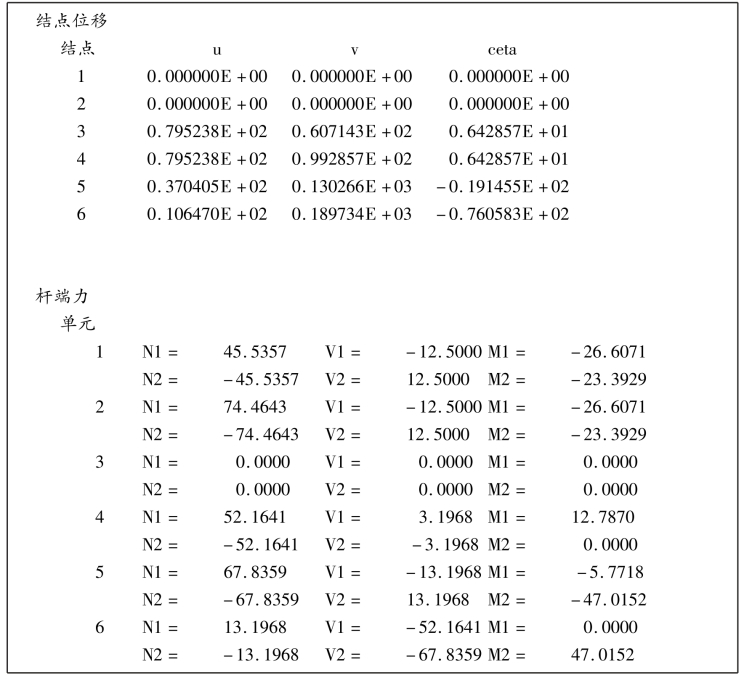

（2）计算结果输出文件如下：

（3）画内力图，如图5.28所示。

图5.28　结果内力图
