【摘要】:EI和荷载q均取常数。图2.30题2.5图2.6计算如图2.31所示的悬索桥。图2.31题2.6图2.7桁架结构与理想桁架模型的分析认识。全楼使用荷载均按均匀荷载施加,数值为4.0kN/m2。试根据工程常用结构尺度、截面尺寸,建立一多层规则框架。水平力在各楼层处均匀施加。选取结构一榀平面框架建模计算,对比反弯点法手算和MDA程序的计算结果,并分析反弯点法的误差构成,提出反弯点法的基本适用范围和改善误差建议。

悬索桥建模计算和分析:截面、尺寸、误差范围

6.1 使用SMIA程序分析如题图6.1所示均质简支梁的自振频率,分别考虑细化单元、集中质量矩阵与一致质量矩阵,思考不同分析参数下计算结果的改变。

图6.9 题图6.1

6.2 使用SMIA程序分析如题图6.2所示结构。

(1)动荷载分别按突加长期荷载、突加短期荷载、简谐荷载等模式施加,观察结构的动响应;

(2)在简谐荷载模式下,调整扰频(0~∞)和相位角(0~π),观察动响应的变化;

(3)调整阻尼比ξ,观察动响应的变化。

(www.daowen.com)

图6.10 题图6.2

6.3 使用SMIA程序分析如题图6.3所示结构,横梁无限刚性。取EI=1,m=1。

(1)动荷载均取为简谐荷载模式(sinθt)变化,θ=0.5,观察此时各结点各自由度上的位移动响应;

(2)观察各阶动响应和高阶响应的影响程度;

(3)调整EI、m等参数,观察结构响应的变化。

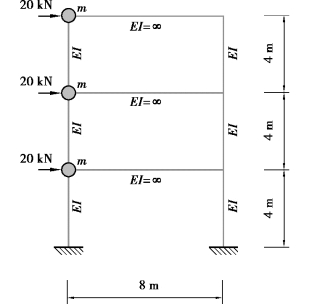

图6.11 题图6.3
