1.概述
这种方法是取消液压系统或回路中某些环节,再观察故障症状是否发生变化,由此判断故障所在。
例如,液压泵发出异常噪声,则怀疑可能是吸油阻力过大,引起汽蚀,为了证实这一假设,可将泵的吸油过滤器拆下,减少吸油阻力,再观察泵是否发出异常噪声。

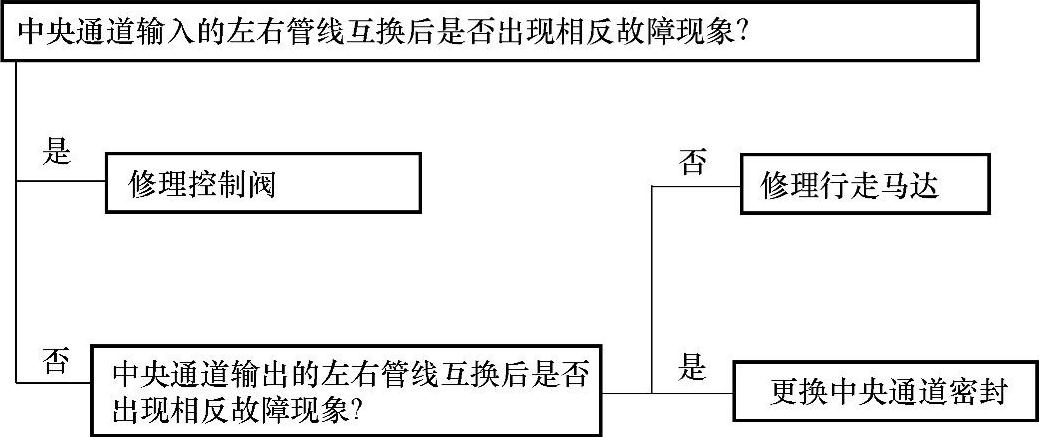

图12-16 采用替换法分析行走马达单边行走故障
再如,液压系统往往有一个较复杂的控制电路,电路有问题,必然引起液压系统工作不正常。故障分析时,可想办法在控制电路中取消一部分环节再观察症状是否有变化。
取消的目的是验证怀疑对象是否真有故障。基本思路是:怀疑对象从系统中取消后,症状消失,则证明怀疑是对的,否则就是怀疑错了。
要积极假设,并运用逻辑分析方法验证故障假设是否成立。
注意防止油的污染、泄漏及空气进入系统,注意电液系统安全操作。
2.WY80液压挖掘机左行走无力故障的分析与排除
(1)故障现象
某WY80液压挖掘机时,直线行走向左偏,左行走无力,在软土上向右转弯困难,且发动机低速时,右边能行走,左边则不能。
(2)故障原因检查(www.daowen.com)
根据该挖掘机行走动力传递顺序,做了如下检查:
1)液压泵。该挖掘机主液压泵除供行走马达高压油外,还为小臂液压缸、大臂液压缸供油。而该机大臂液压缸、小臂液压缸均正常工作,故确定该泵没有问题。
2)先导控制系统。该挖掘机主控制阀由先导油路控制,若先导油路压力低,先导油推不动行走阀阀杆,或推动行走阀阀杆行程小,则均会导致左行走无力。
用压力表测试了进入控制左、右行走马达主控制阀的先导油压力,其左、右先导油压力均为4MPa,故确定该挖掘机先导控制系统正常。
3)控制阀。控制阀的故障主要表现为:主安全阀压力调得太低,油口溢流阀压力调得太低,阀杆与阀孔的磨损使得其配合间隙增大。以上故障均可导致左行走无力。首先,由于大臂液压缸、小臂液压缸均能正常工作,因此主安全阀压力应正常。将油口溢流阀压力调高后进行试验,故障依旧,因此不应是油口溢流阀的故障。为了检查阀杆与阀孔的配合间隙是否增大,将左、右行走油管互换,结果发现原先是左行走无力,现在却是右行走无力,这证明阀杆与阀孔的配合间隙增大,导致泄漏而引起了左行走无力。
为了进一步确诊,继续对其他液压件进行了考察。
1)回转接头。如果回转接头内部产生泄漏,高压油则泄漏到回油管,也会导致行走无力。将控制阀里出来的高压油直接用高压管连接到行走马达上,不经过回转接头,其故障依旧,这说明故障与回转接头无关(这一步采用了取消试验法)。
2)行走马达。行走马达内部泄漏,也会导致行走无力。将左、右行走马达互换,结果左边行走仍然无力,右边行走有力,这说明两个行走马达均无故障(这一步采用了替换试验法)。
3)行走减速装置。行走马达到行走驱动轮之间的动力传递正常,无异响,减速装置中的油温、油品质、油位均正常,因此可以排除行走减速装置故障的可能性。
根据以上检查,可以确定故障是由阀杆与阀孔的配合间隙过大所引起的。
(3)检修
拆下该挖掘机主控制阀,发现该阀阀孔严重磨损,修复相当困难,故决定更换该主控制阀。更换后,该机行走恢复正常。
