1.故障现象

某小松PC400液压挖掘机,动臂上升速度缓慢,生产效率低。之后针对该车的故障进行了分析与排除。

影响工作装置动作速度的可能原因:①液压系统油量不足;②主泵控制系统出现故障,致使主泵始终处于最小排量状态;③阀杆卡死,不能实现动臂上升时的前后泵合流。

本着先易后难、先外后内的维修原则进行分析检查。

该机两个主泵控制的动作见表11-14。

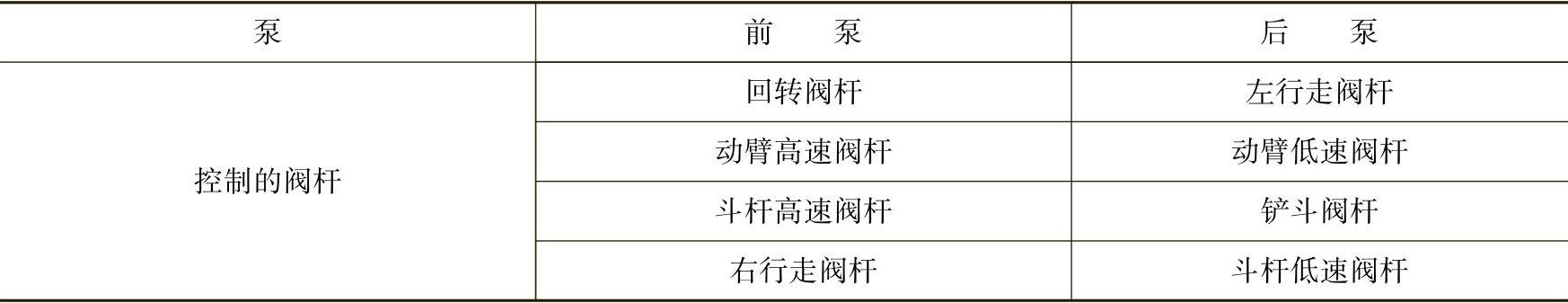

表11-14 主泵及其控制的动作机构


现场测定,动臂上升速度为7s,正常值为4s。经检查液压油箱油量足够,液压油清洁度也在标准范围内。测量其他动作(铲斗、斗杆)的速度均符合要求,可以断定主泵控制系统运行正常。

2.测量液压系统压力

1)测量条件:液压油温45~55℃,发动机高速空转。

2)主泵溢流压力(p)及先导控制泵压力pc标准值:

p=(32.5±1)MPa

pc=(3.2±0.6)MPa

3)因先导泵控制压力对TVC阀出口压力pt2影响较大,故测量之前应先测量先导压力,并将其调整在标准范围内。

4)操纵工作装置各动作,使主溢流阀溢流。

测量结果见表11-15。

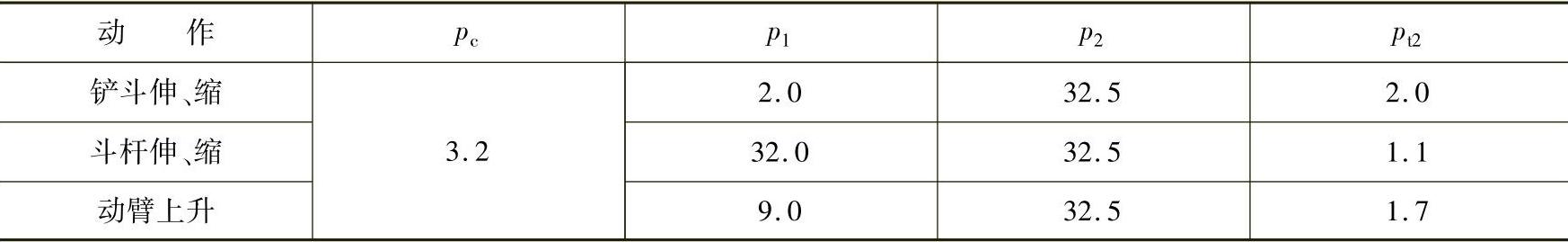

表11-15 测量结果 (单位:MPa)(www.daowen.com)


3.分析判断

1)主泵溢流压力和先导控制泵溢流压力均正常。

2)铲斗是单泵(后泵)供油,(p1+p2)/2=17.3MPa时,pt2=2.0MPa,与图11-60曲线上的理论值相符。

3)斗杆是双泵(前、后)合流状态,(p1+p2)/2=32.5MPa时,pt2=1.1MPa,与图11-60曲线上的理论值相符。

4)动臂上升也是双泵合流,而实际测量压力值为1.7MPa,大于双泵供油时的压力,接近于单泵供油时的压力值。

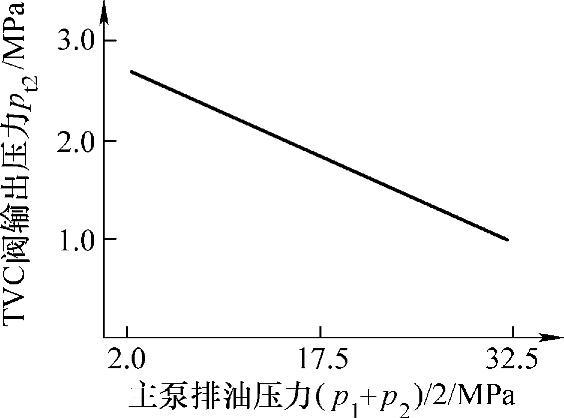

图11-60 TVC阀出口压力pt2与主泵排油压力(p1+p2)/2的关系(主泵空载压力约为2.0MPa)

因此问题可能在主阀上,经询问,用户对该车曾进行过维修和保养,并拆卸过主阀。

动臂上升时,前、后泵合流是在主阀内进行的。由表11-15的测量结果可知,前泵压力低,后泵压力在标准范围内,说明动臂低速阀正常,动臂高速阀出了问题。对主阀进行解体检查后发现了问题所在,原因是用户在修理主阀时,将动臂高速阀的弹簧座装反了(旋转了180°)(见图11-61)。

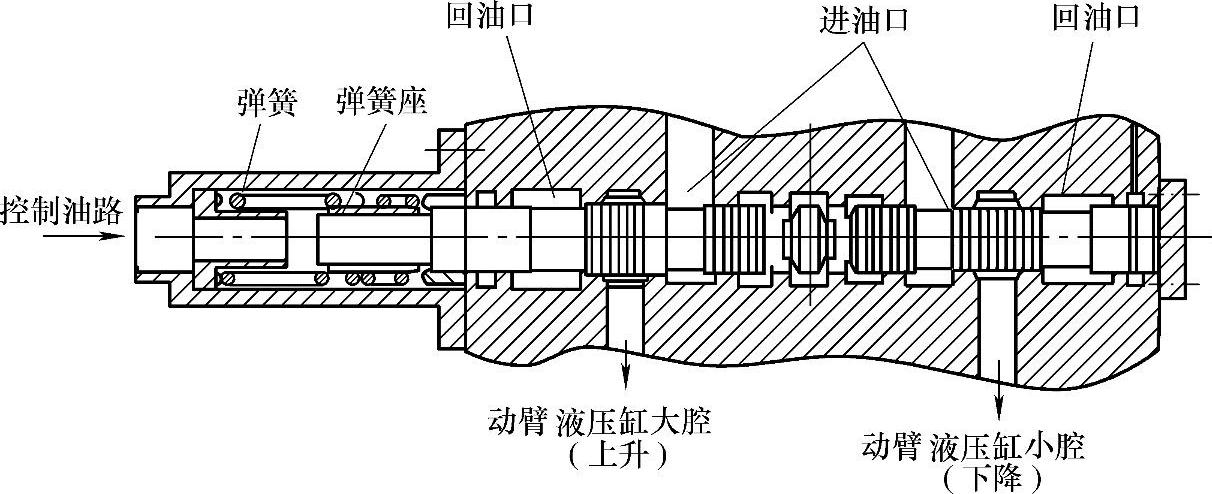

图11-61 动臂高速阀弹簧座装反后

从图11-61可以看出,弹簧座装反后,弹簧与弹簧座之间间隙减小、装配长度增加,造成了弹簧与弹簧座干涉,阀芯运动不灵活,有卡阀现象。在动臂上升过程中,动臂低速阀起作用,而动臂高速阀进油处于节流调速状态,所以动臂上升速度缓慢。将弹簧座按图11-62正确装配后,故障排除。

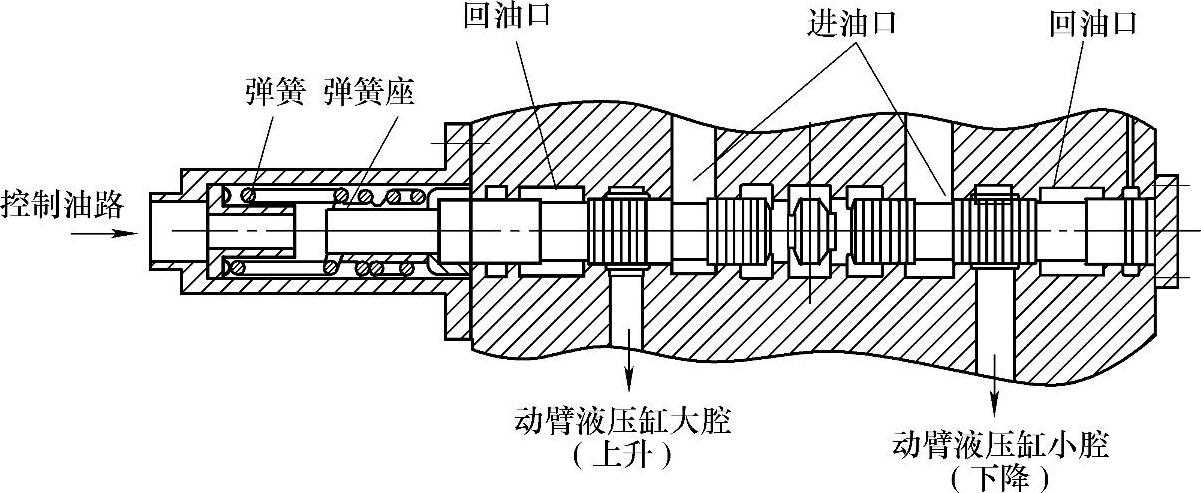

图11-62 动臂高速阀正常装配时
