1.液压缸的拆卸

液压缸的拆卸步骤如下：

1）将液压缸置于工作台上，如图11-31所示，用压缩空气排掉缸内的油液。

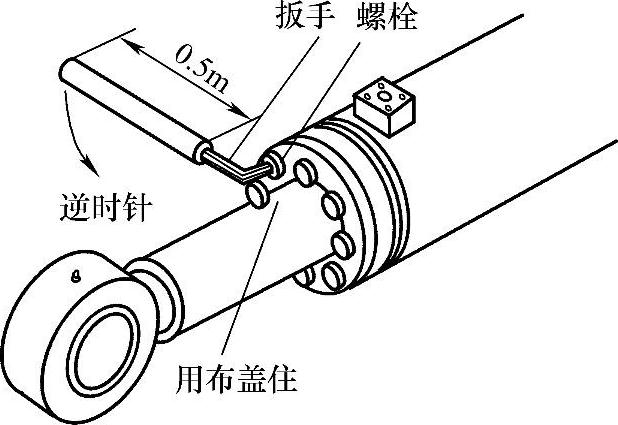

2）拆下活塞杆和支承套，并拉出活塞杆约200mm。如图11-32所示，按顺序从支承套上拆下固定螺栓（为防止损伤活塞杆，应用布盖住活塞杆）。

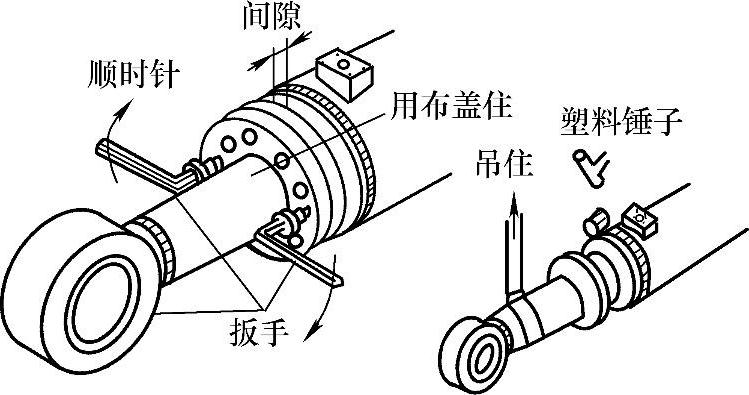

3）如图11-33所示，在支承套上装上两个固定螺栓，顺时针旋入，使支承和缸体间出现间隙，用塑料锤子敲击支承套边，用绳索吊住活塞杆，拉出活塞杆。

4）当活塞杆拉出2/3时，如图11-34所示，将起吊点移至活塞杆的重心处，吊出活塞杆。

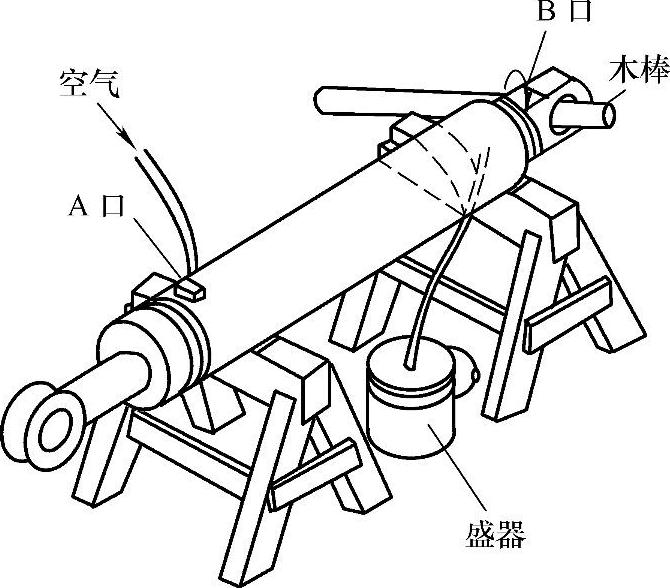

图11-31 用压缩空气排掉缸内的油液

图11-32 拆卸固定螺栓

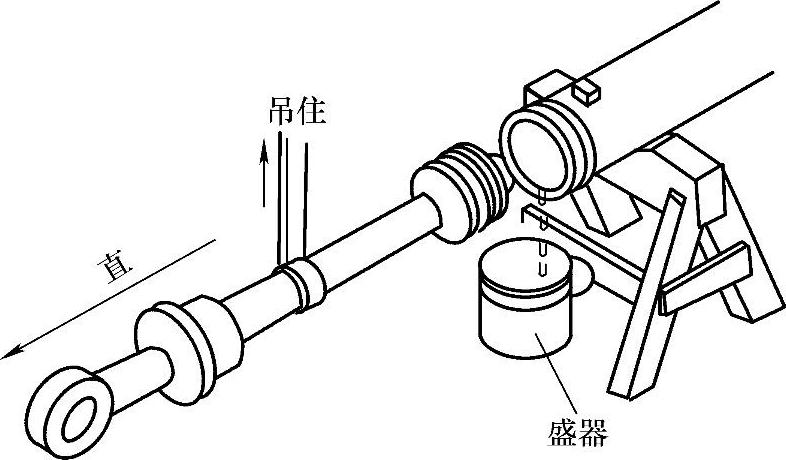

图11-33 拆卸活塞杆

5）将活塞杆置于支架上，从活塞组件上拆下磨损环。

6）活塞杆的分解拆卸。

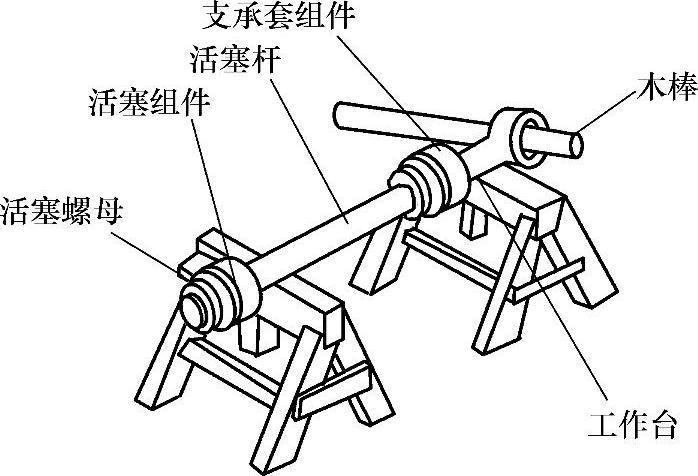

①将活塞杆置于工作台上。如图11-35所示，用木棒插入活塞杆眼孔内，以防止其滚动。

图11-34 吊出活塞杆

图11-35 用木棒插入活塞杆眼孔内

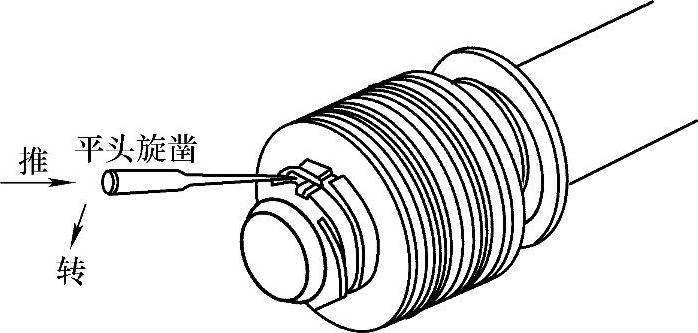

②如图11-36所示，用旋凿拆下挡圈。

③如图11-37所示，用扳手拆下活塞螺母。如活塞螺母较紧，可在扳手柄上套上管子，若无管子，可以用锤子敲扳手柄进行拆卸。

④利用同侧的四个孔拆下活塞。拆下弹簧和密封圈，小心不要损坏O形圈。

图11-36 拆卸挡圈

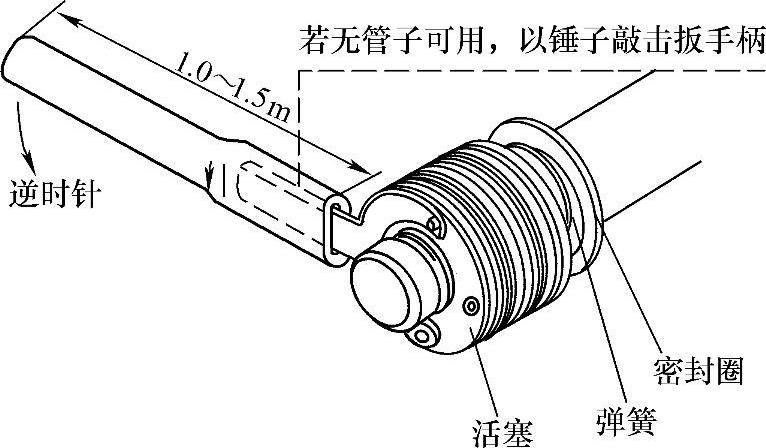

图11-37 拆卸活塞螺母

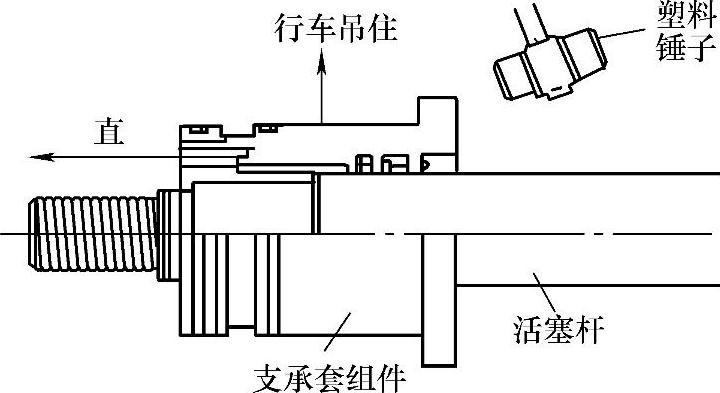

⑤如图11-38所示，用塑料锤子将支承套从活塞杆上拆下，小心不要损坏衬套和密封件。

⑥拆下O形圈和挡圈。(www.daowen.com)

7）活塞组件分解拆卸。

①拆下磨损环（每个两件）。

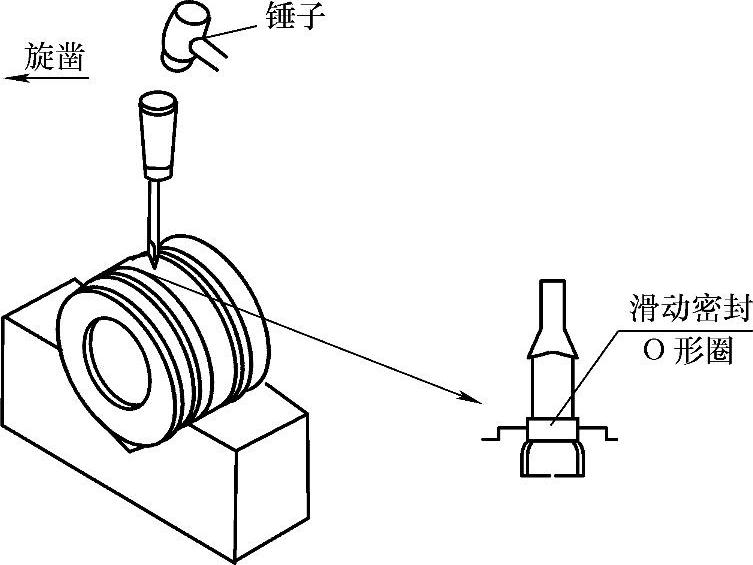

②如图11-39所示，用旋凿和锤子配合切断的方式来拆下滑动密封和O形圈，小心不要损坏O形圈槽。

图11-38 拆卸支承套

图11-39 拆卸滑动密封和O形圈

8）支承套组件分解拆卸。

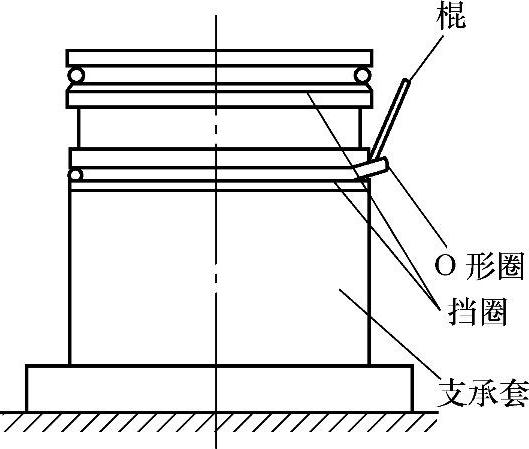

①如图11-40所示，拆下O形圈和挡圈。

②如图11-41所示，用刀拆下阶式密封、O形圈、U形密封圈和挡圈。

图11-40 拆卸O形圈和挡圈

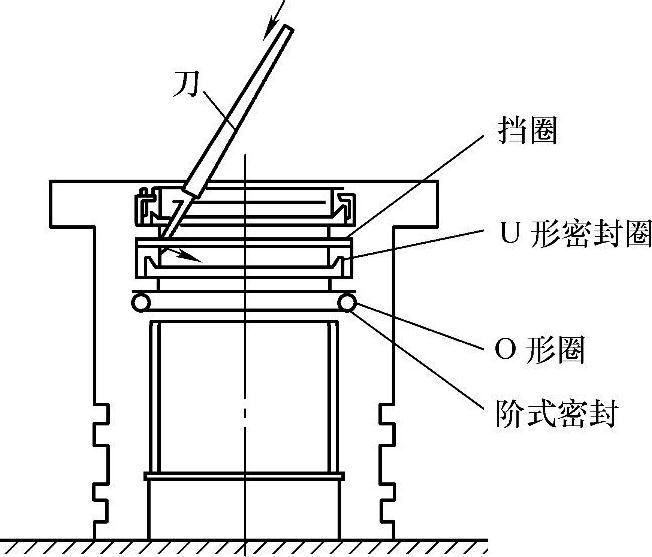

图11-41 拆卸阶式密封件

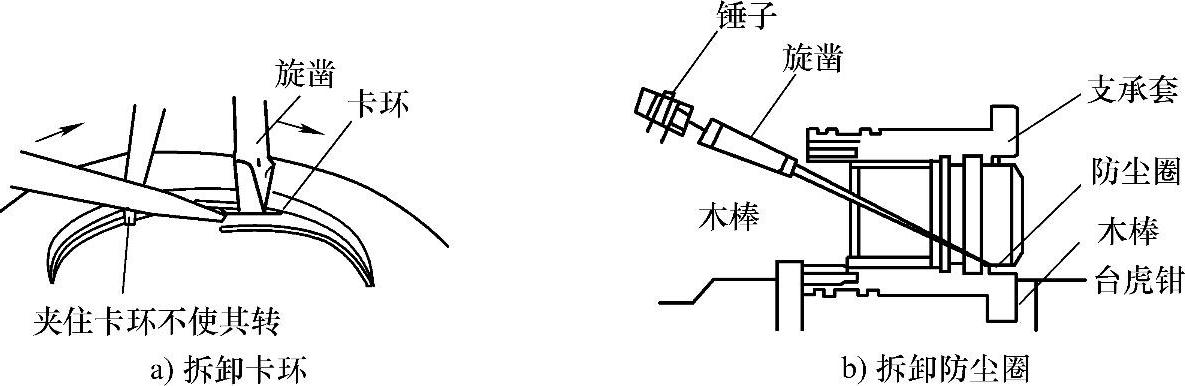

③拆下卡环和防尘圈。拆卸时，如图11-42所示，夹住卡环不让其转动，然后用旋凿撬拆下卡环。拆卸防尘圈时，可借助锤子的敲击力冲出防尘圈。

图11-42 拆卸卡环和防尘圈

④拆下卡环和活塞杆衬套。

⑤用夹具将轴套从缸体组件和活塞杆上拆下。

2.液压缸的组装

液压缸的组装顺序如下：缸体组件、活塞杆组件、活塞组件、支承套组件、液压缸组件。

1）缸体组件的组装：将轴套压入缸体组件内，然后装配活塞杆。

2）活塞杆组件的组装：将活塞杆衬套和防尘圈压入支承套内。装上内外两个卡环。给O形圈、阶式密封、挡圈、U形密封圈涂上油脂并依次安装上。最后装上O形圈和挡圈。

3）活塞组件的组装：给O形圈涂上油脂后装上，将滑动密封放到温度为150～180℃的油中加热5min。用工具装到活塞上，并用一收缩夹夹住2～3min使其冷却。取下收缩夹具后，用塑料带包住滑动密封，以防受到外来物质（如灰尘）的污损。

4）支承套组件的组装：将活塞杆置于工作台上，装上O形圈和挡圈。用工具和活塞螺母将支承套组件装到活塞杆上。装上帘板和弹簧，将活塞组件装到活塞杆上。拧紧活塞螺母，然后装上挡圈。最后将磨损环装到活塞组件上。

5）组装液压缸组件：将活塞杆组件装入缸体，将缸体置于工作台上，用吊车吊住活塞杆将杆组件装入缸体，安装并拧紧固定螺栓。
