1)如果发现异常情况,检查问题是否出在控制阀、主泵之一,齿轮泵或回路本身,为此,需对先导压力、泵传输压力、负载压力等进行测量,如果要对系统的任何部分进行拆卸检查,请遵照本书有关拆装程序进行。

2)灰尘对液压部件的危害相当大,要严防灰尘进入,如果要对本系统的任何部件进行拆卸,须提前做好防尘准备。

3)移动部件操作时必须小心,如果受损,用油石等器具将其打磨光滑。

4)注意不要损害O形圈的接触面,受损接触面会引起漏油。

1.控制阀

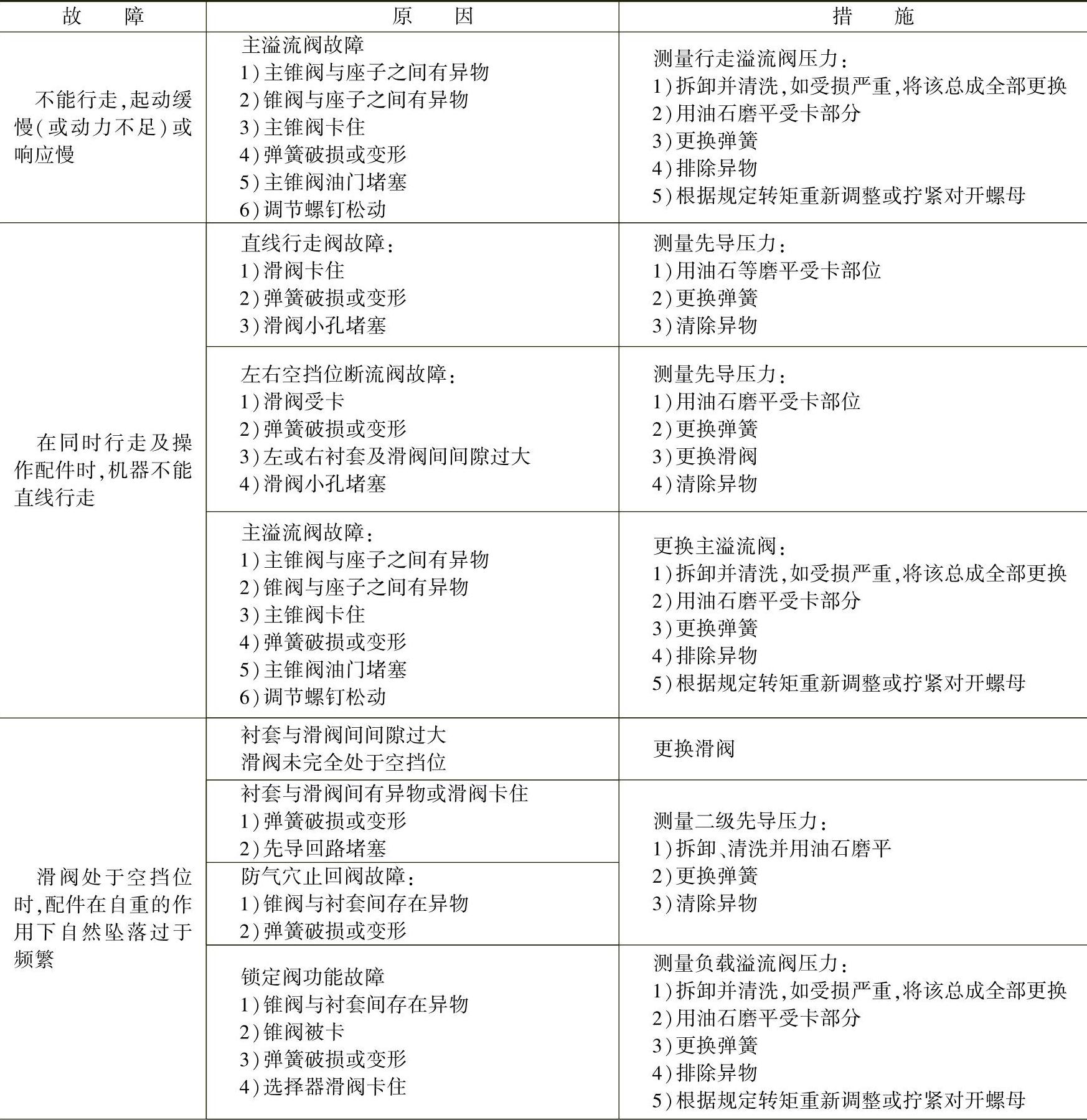

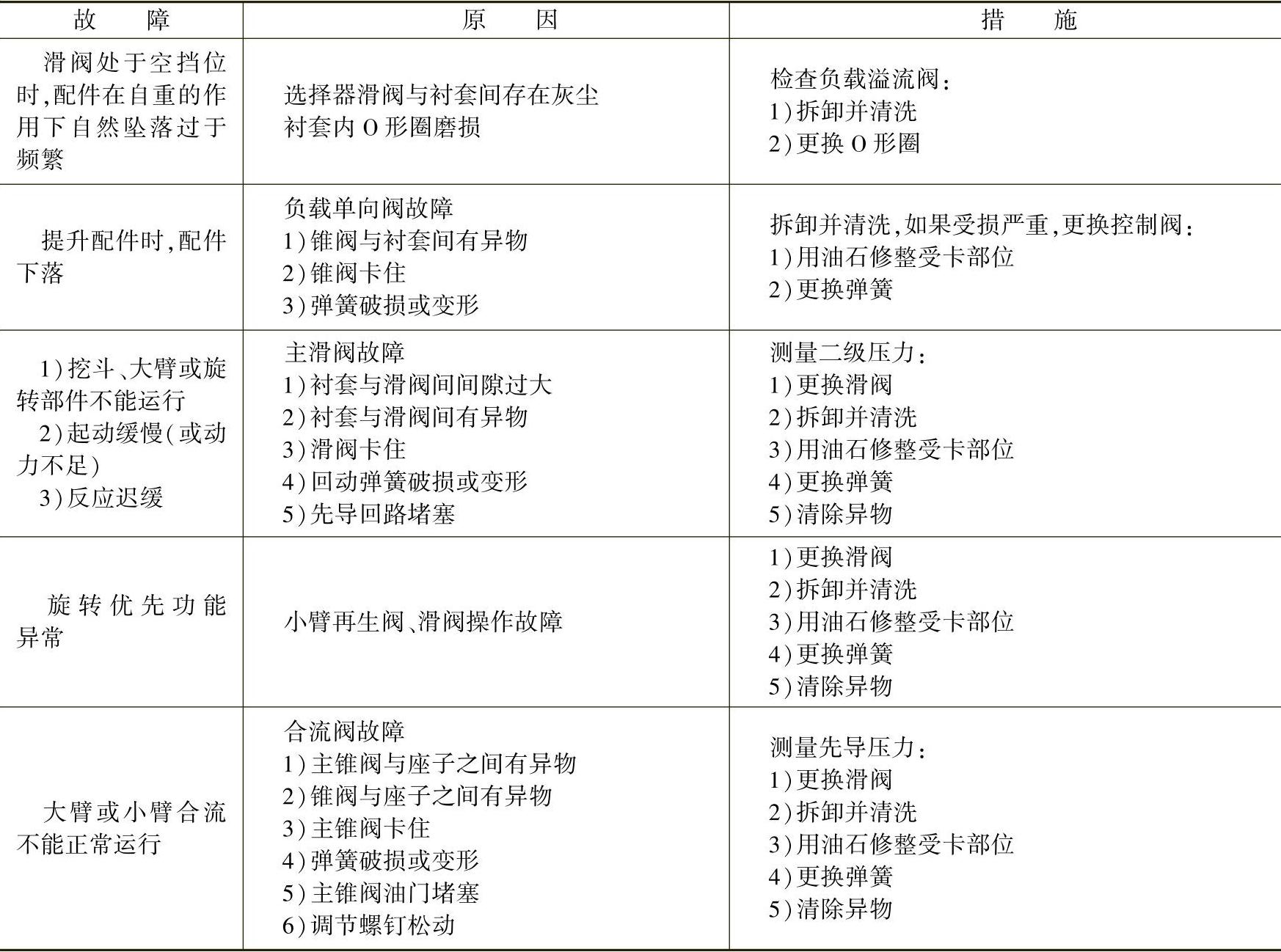

控制阀故障原因与排除措施见表7-12。

表7-12 控制阀故障原因与排除措施


(续)


2.溢流阀

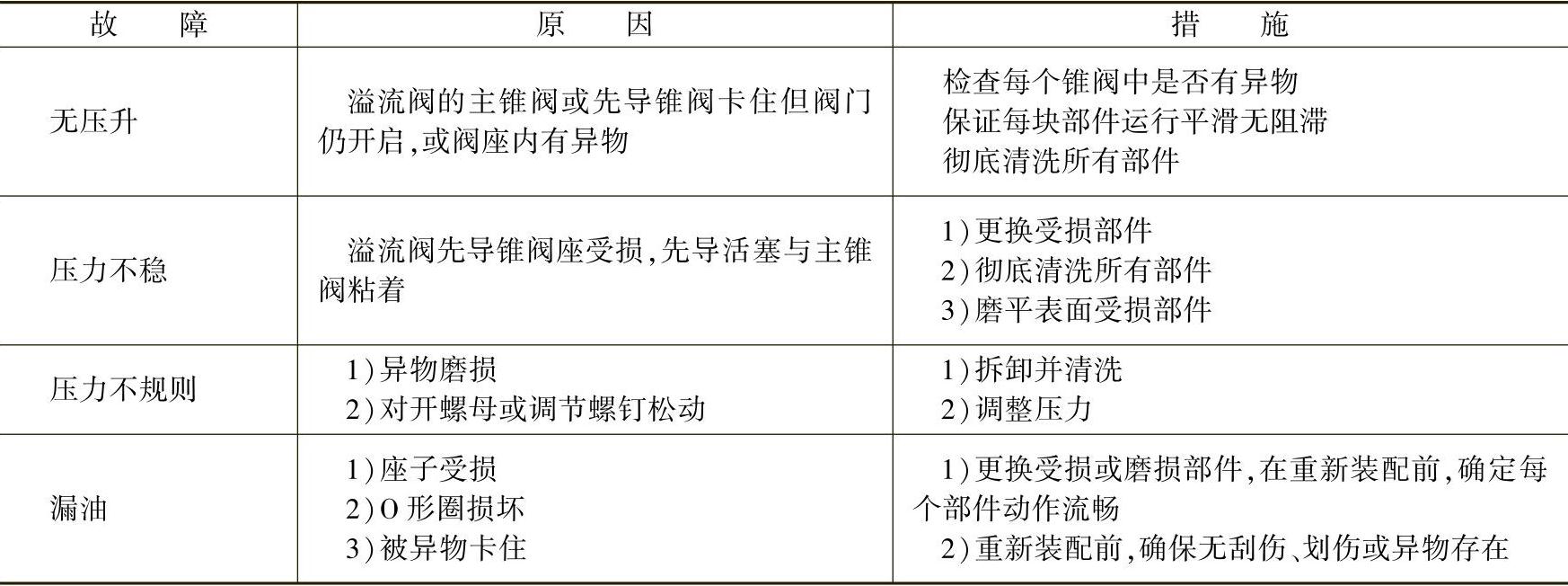

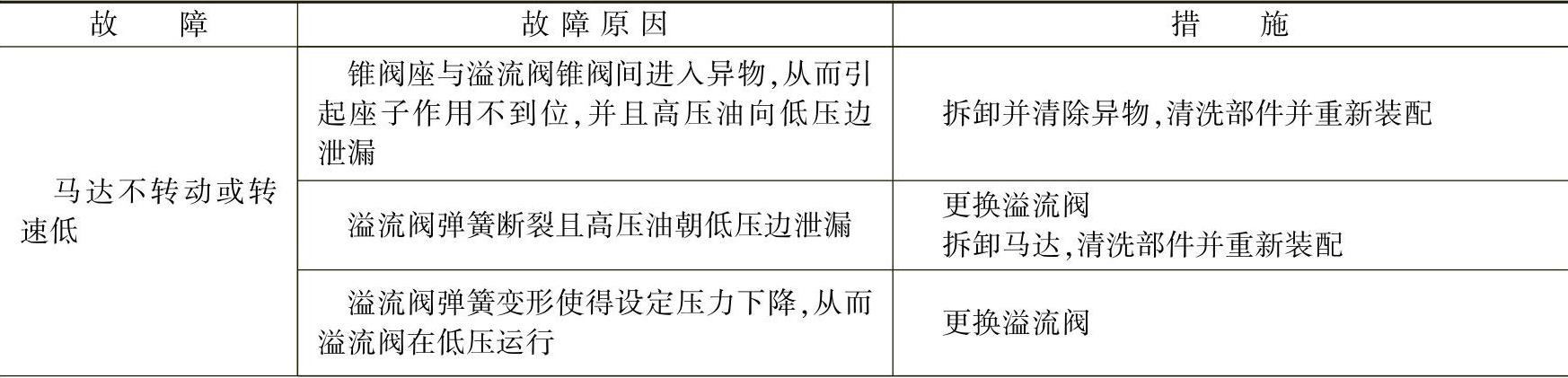

溢流阀故障原因与排除措施见表7-13。

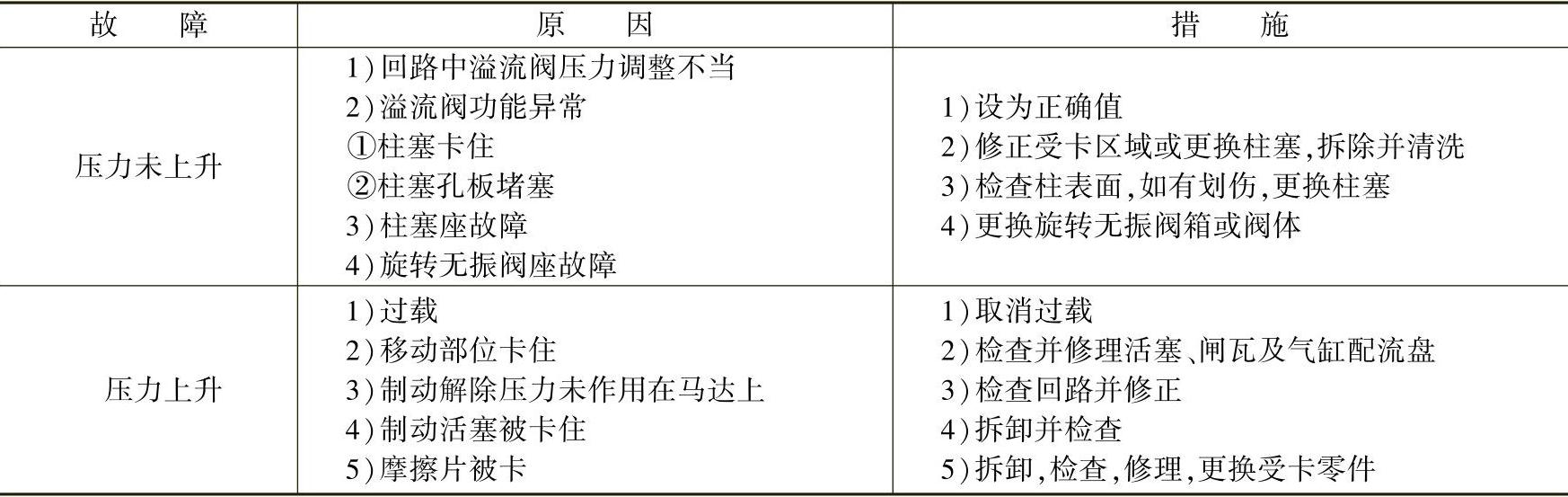

表7-13 溢流阀故障原因与排除措施


3.先导阀

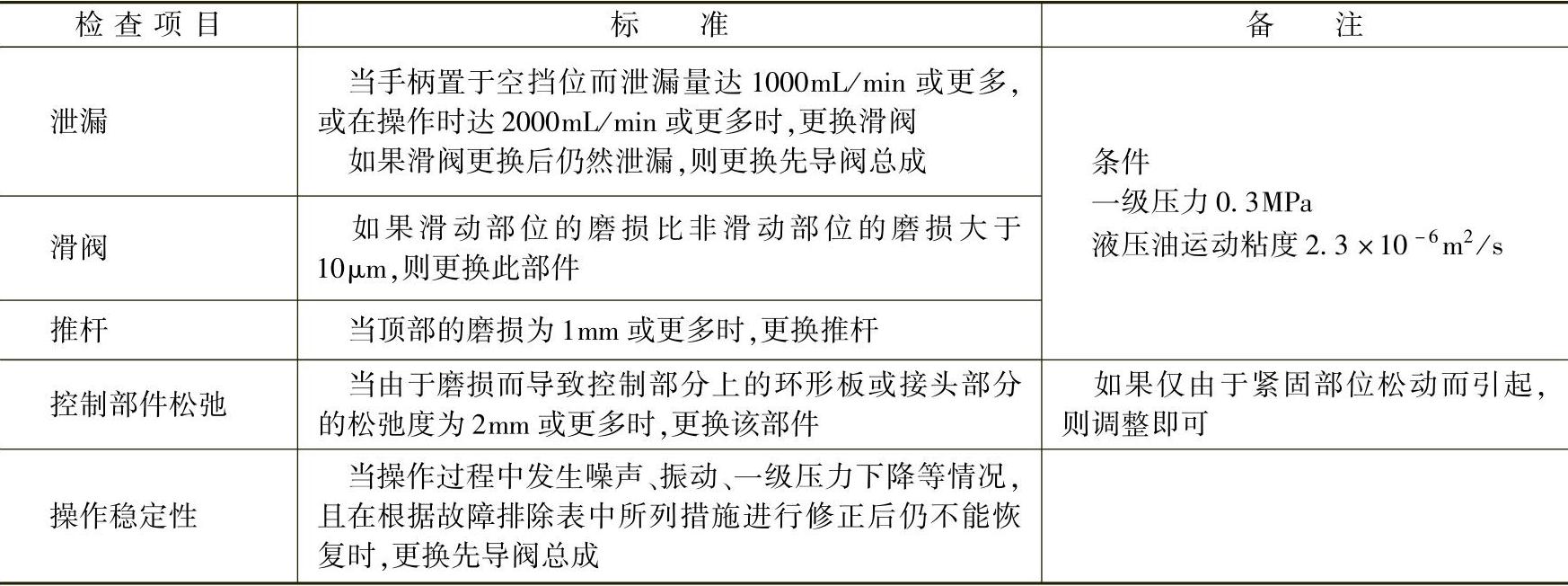

先导阀(ATT)的维修检查标准见表7-14。

故障原因与维修措施见表7-15。

4.液压泵

1)泵内油流速过低且无输出压力的故障排除见表7-16。

表7-14 先导阀(ATT)维修检查标准


注:1.每次拆卸时,都应更换O形圈等。

2.螺栓松动时,记住要更换密封圈。

表7-15 故障原因与维修措施


表7-16 泵内油流速过低且无输出压力的故障排除

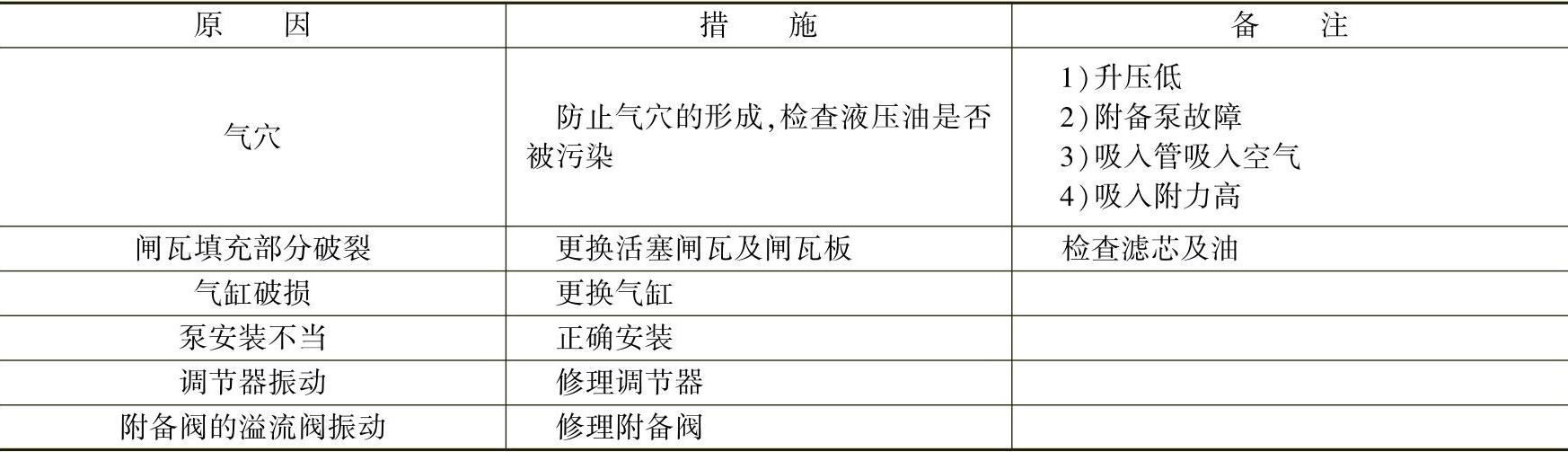

2)异常声音及振动的故障排除见表7-17。

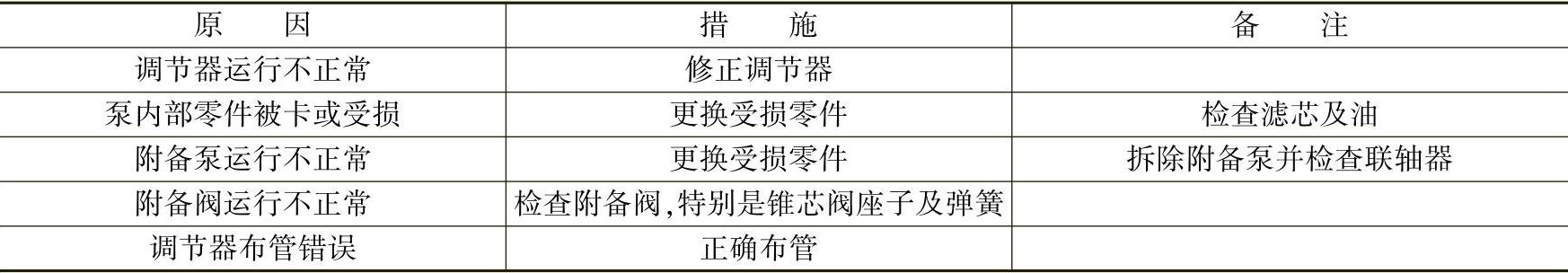

表7-17 异常声音及振动的故障排除


5.行走系统

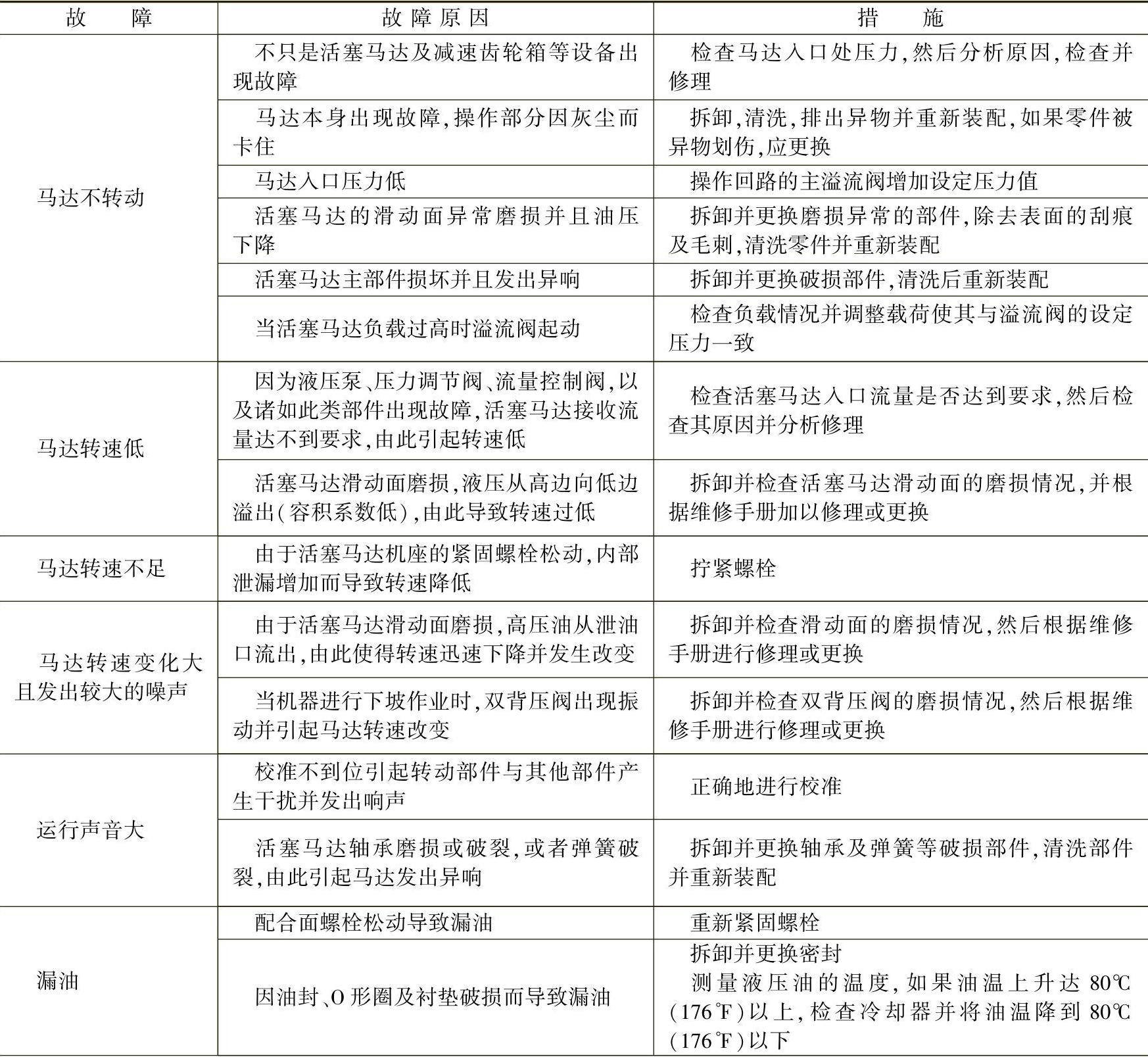

(1)液压马达不转动液压马达不转动的故障原因与措施见表7-18。

表7-18 液压马达不转动的故障原因与措施


(2)旋转方向相反

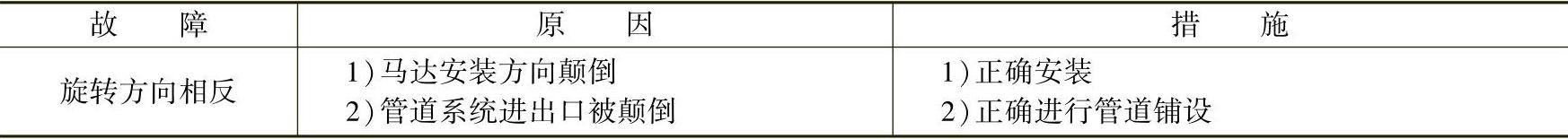

旋转方向相反的故障原因与措施见表7-19。

表7-19 旋转方向相反的故障原因与措施


(3)转速未达设定值(www.daowen.com)

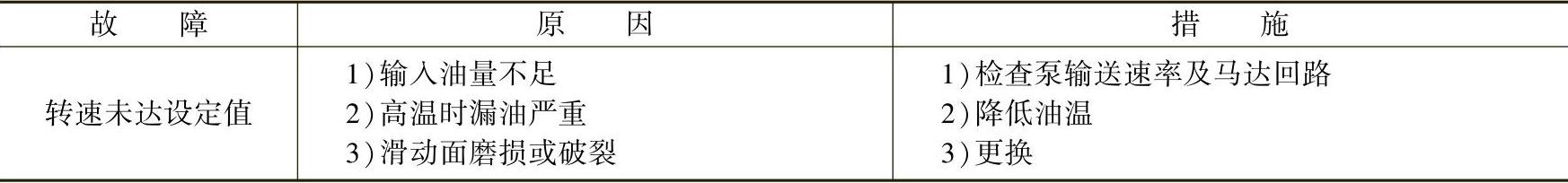

转速未达设定值的故障原因与措施见表7-20。

表7-20 转速未达设定值的故障原因与措施


(4)制动力矩不足

制动力矩不足的故障原因与措施见表7-21。

表7-21 制动力矩不足的故障原因与措施


(5)旋转马达偏移严重

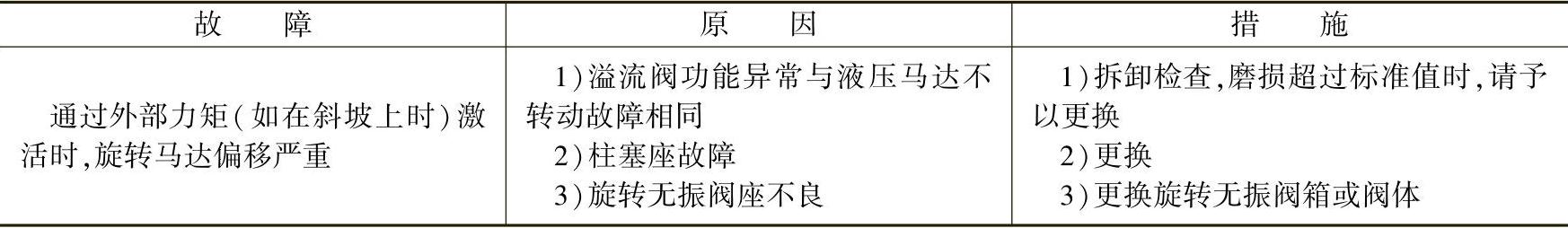

旋转马达偏移严重的故障原因与措施见表7-22。判断故障前,应检查液压马达中油的流速。如果小于200mL/min,则证明故障不在马达。

(6)漏油

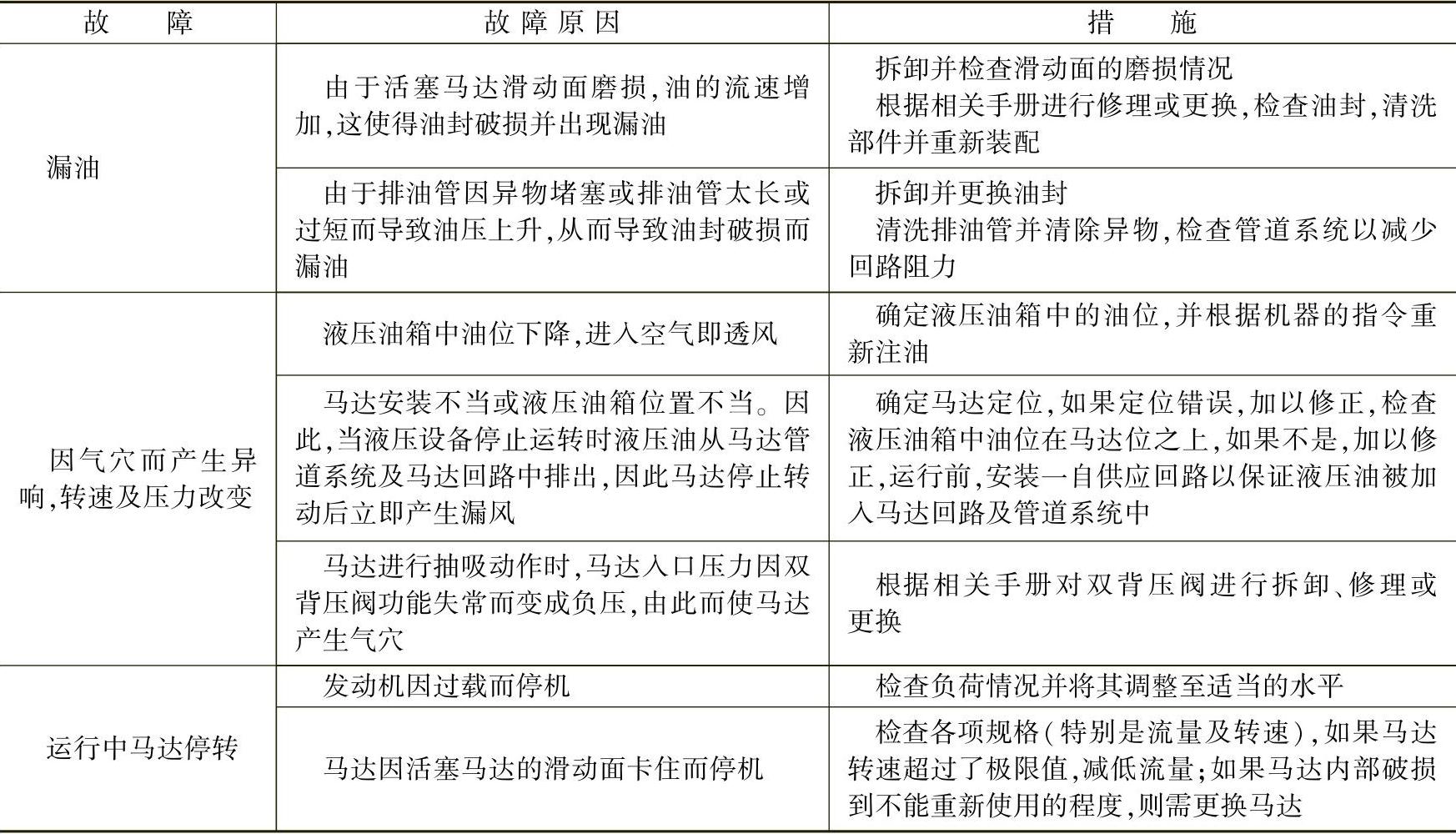

漏油的故障原因与措施见表7-23。

6.旋转系统

1)柱塞马达的故障原因与维修措施见表7-24。

表7-22 旋转马达偏移严重的故障原因与措施

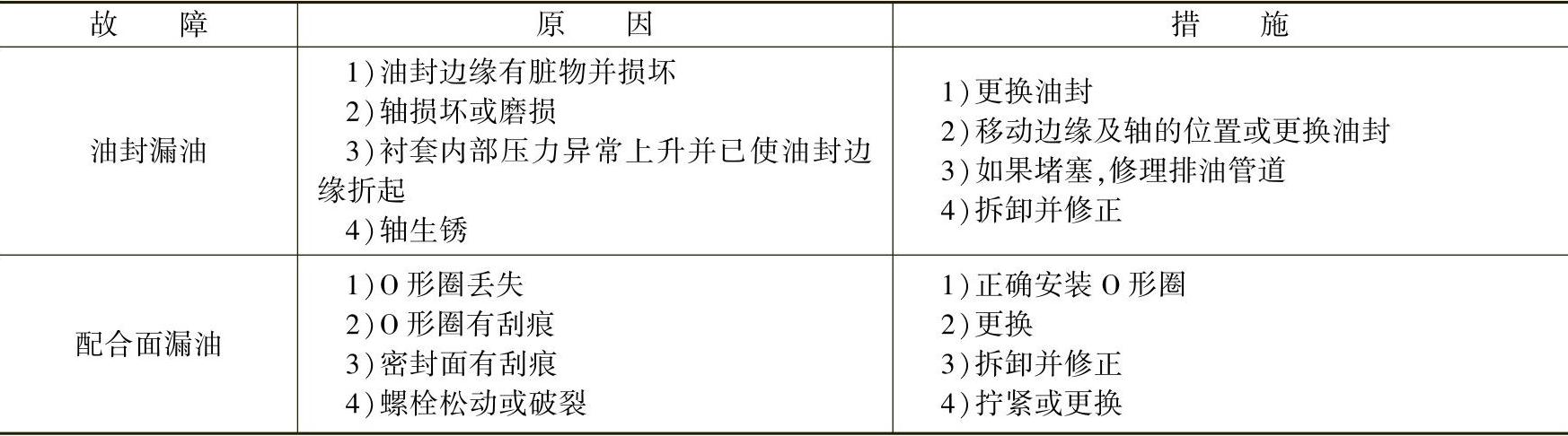

表7-23 漏油的故障原因与措施


表7-24 柱塞马达的故障原因与维修措施


(续)

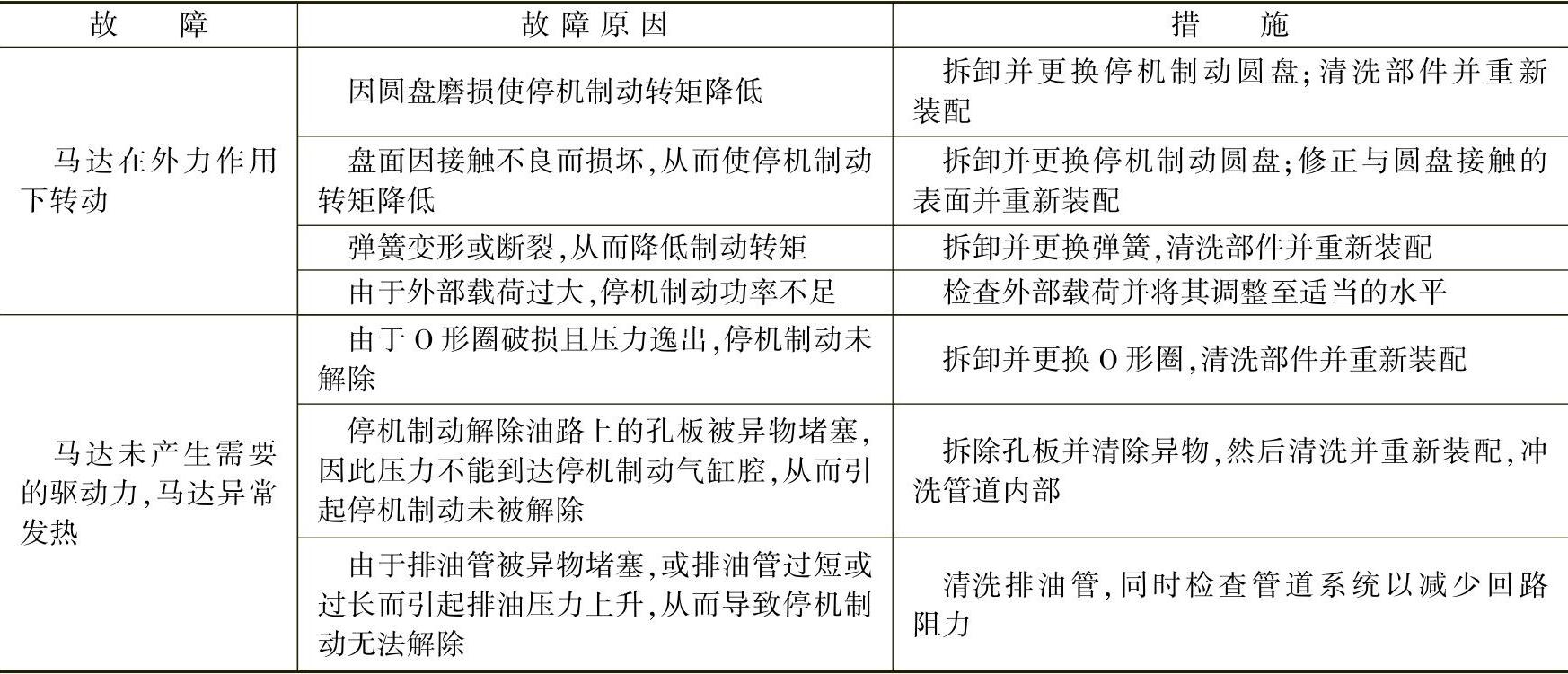

2)停机制动的故障原因与维修措施见表7-25。

表7-25 停机制动的故障原因与维修措施

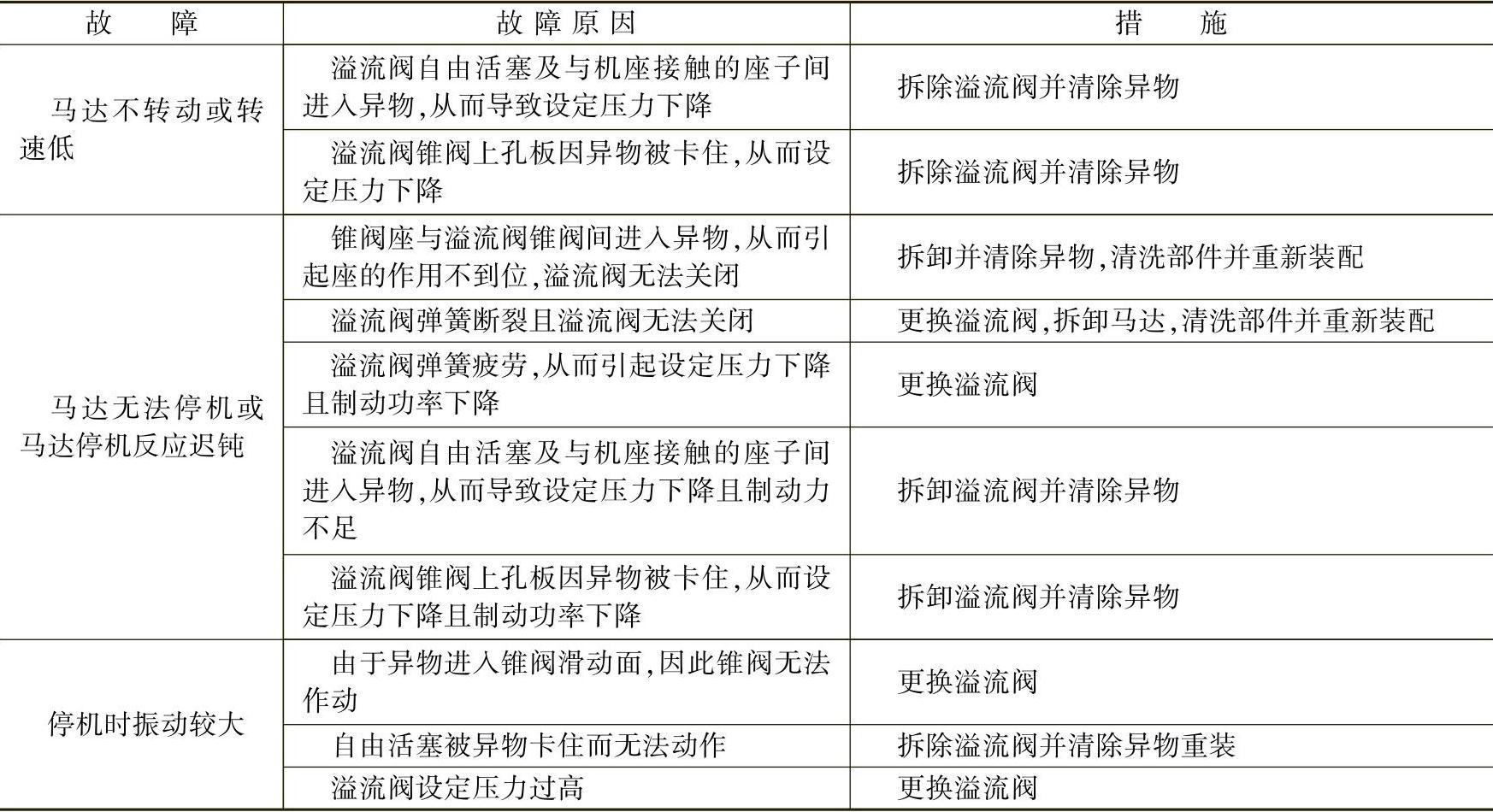

3)溢流阀的故障原因与维修措施见表7-26。

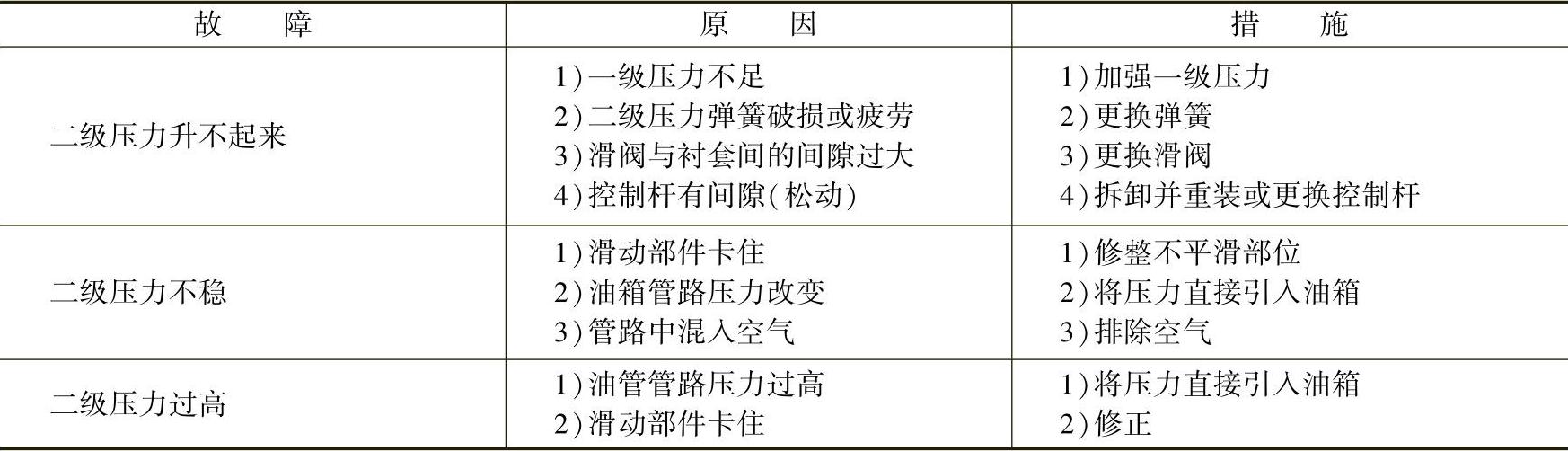

表7-26 溢流阀的故障原因与维修措施


(续)


4)背压阀的故障原因与维修措施见表7-27。

表7-27 背压阀的故障原因与维修措施

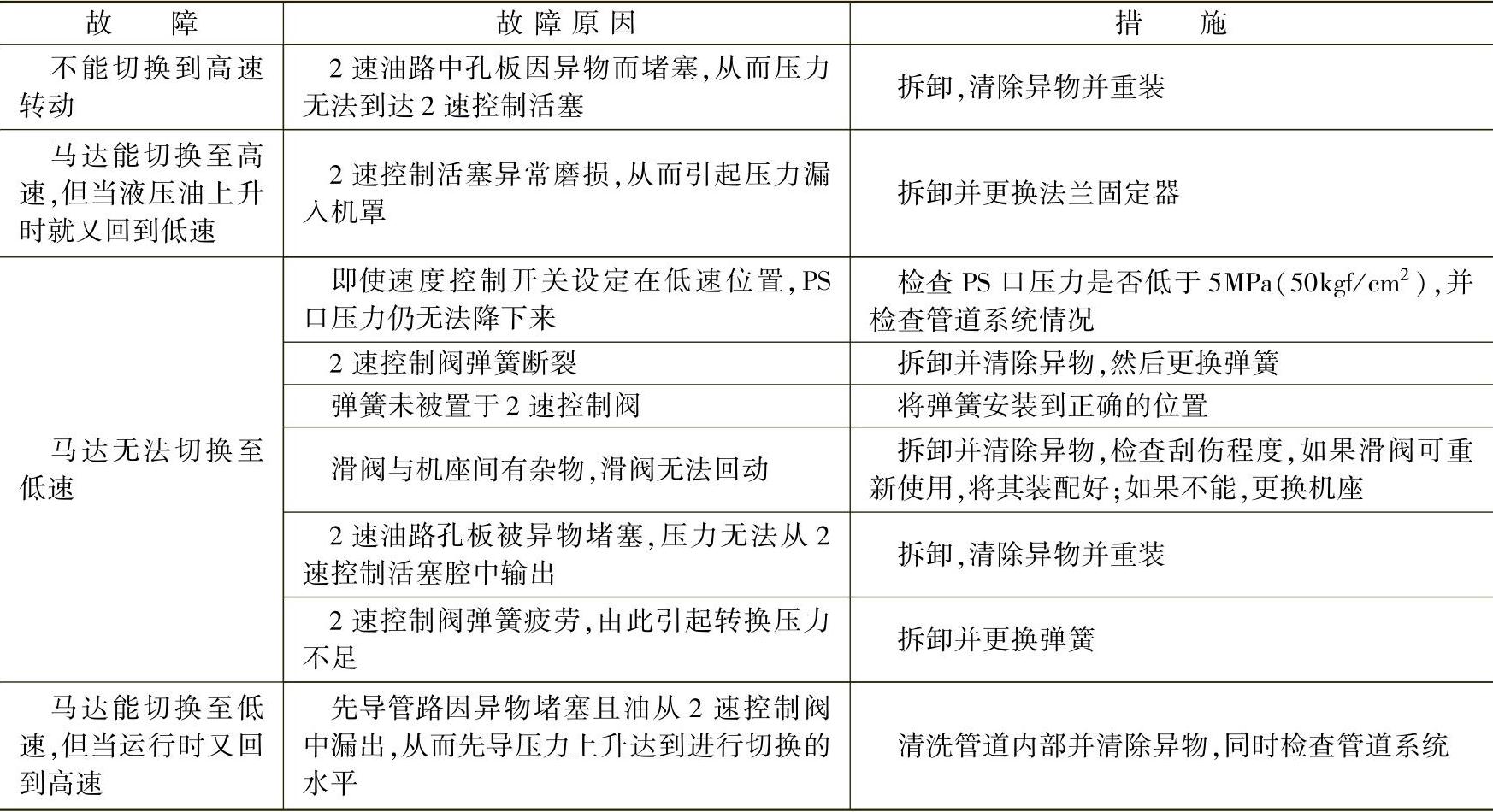

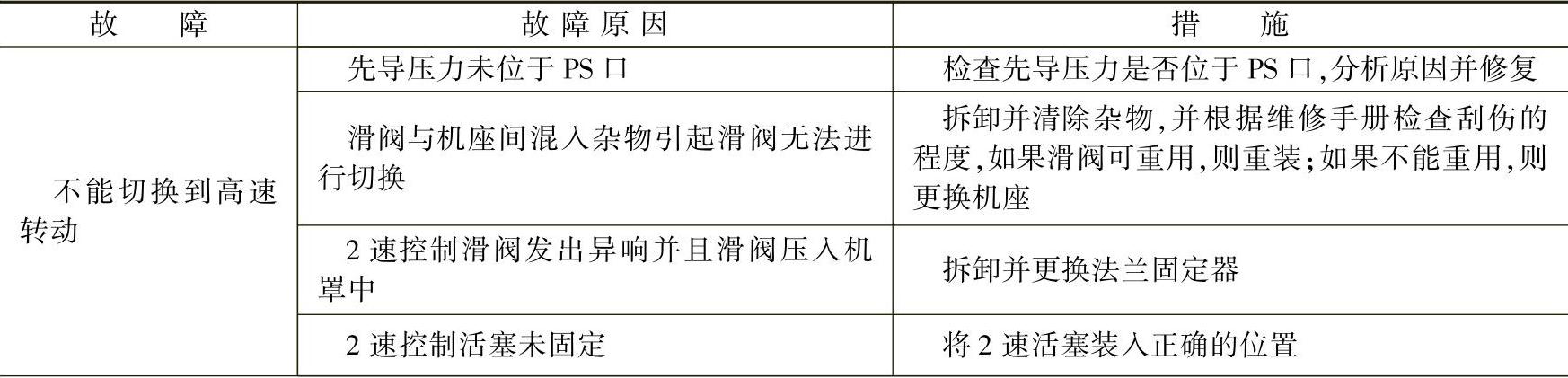

5)自动2速选择功能的故障原因与维修措施见表7-28。

表7-28 自动2速选择功能的故障原因与维修措施


(续)
