1.液压缸操作时间
测量目的：测量大臂、小臂及挖斗的操作时间，以确定液压泵与配件传动系统的液压缸间的性能。
测量条件：液压油温度为45～55℃。发动机应在高速空转，并除去缓冲行程外的操作时间。
测量准备：挖掘机应停放在平整的地面，挖斗清空。
挖斗挖掘及倾倒测量位置如图7-28所示。

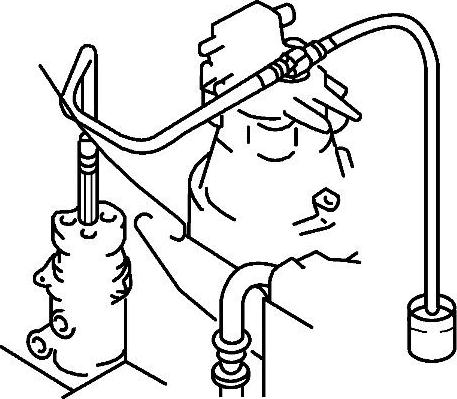

图7-27 盛接旋转马达排油

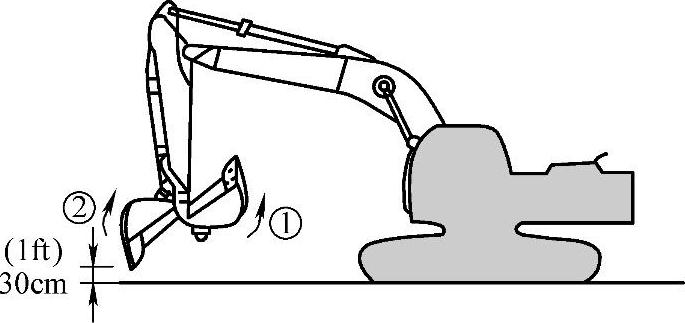

图7-28 挖斗挖掘及倾倒测量位置
测量1：大臂上升与下降。测量位置如图7-29a所示。
将大臂控制杆打到满行程，测量挖斗从地表面到其最高位时所要求的操作时间。当降低大臂时，允许挖斗停靠在软地面或诸如橡胶轮胎等缓冲物上，严禁将挖斗停靠在水泥地面或其他坚固的物体上。

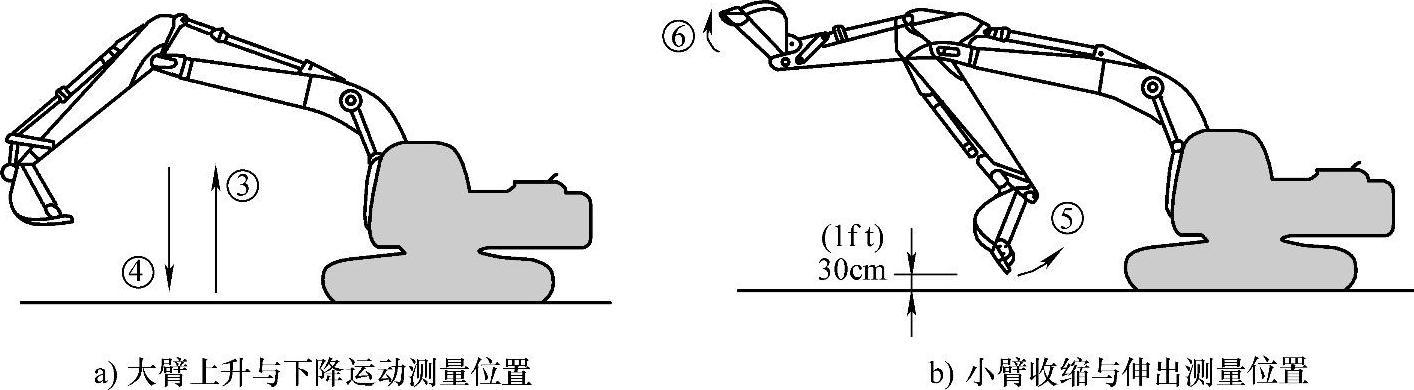

图7-29 测量位置
测量2：小臂收缩与伸出，挖斗挖掘与倾倒。测量位置如图7-29b所示。
在挖斗的半齿处于离地面30cm的位置时，测量在小臂及挖斗控制杆处于满行程时所要求的满行程操作时间。液压缸操作时间见表7-9。(www.daowen.com)

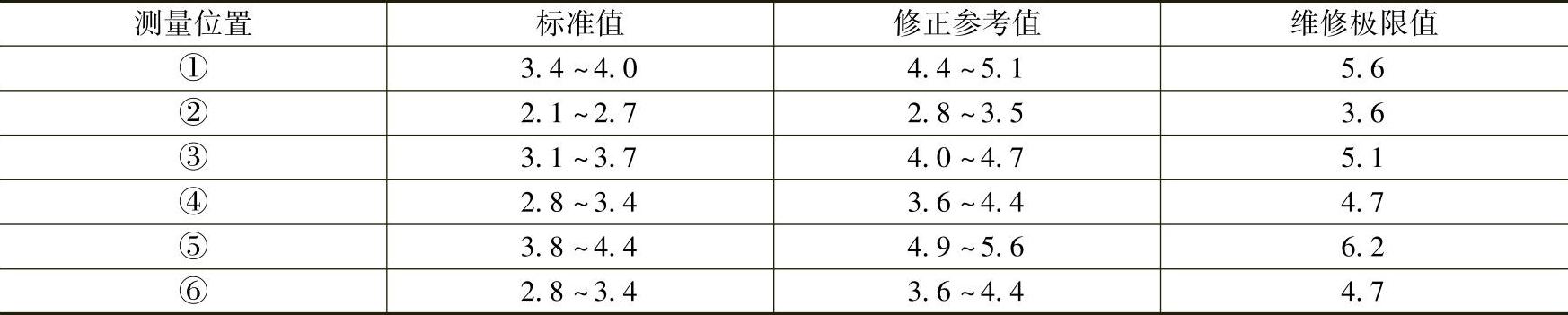

表7-9 液压缸操作时间（单位：s）
注：测量位置①～⑥见图7-28、图7-29。
2.液压缸的密封性
测量条件：液压油温度为45～55℃。
测量时挖掘机应停放在平整、水平且坚实的地面。
更换液压缸后立即放掉液压缸里的空气，这项工作应在检查液压缸密封性之前完成。
测量准备：保持挖斗端部离地1.5m的高度并倒空挖斗，使小臂液压缸最大限度收缩。
测量：应在发动机停机后5min开始测量。测量时挖掘机的停放状态如图7-30所示。液压缸密封性见表7-10。
图7-30 挖掘机停放状态与测量位置

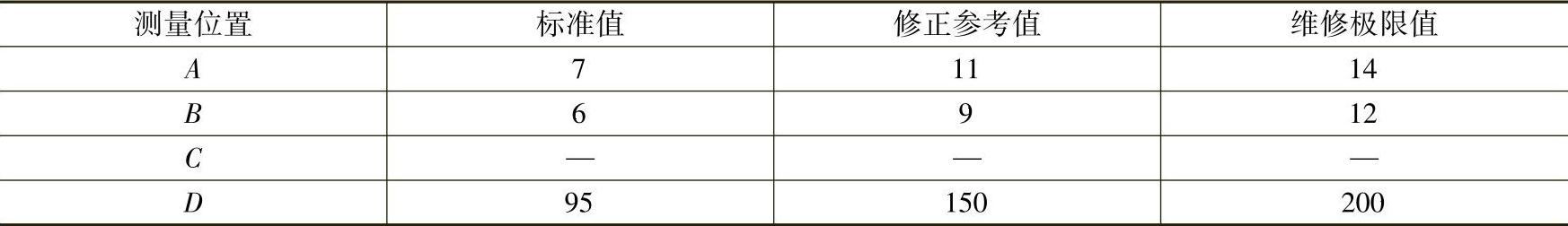

表7-10 液压缸密封性（单位：mm/5min）
