1.旋转速度
测量目的：测量旋转时间，以确定液压泵与旋转传动系统的旋转电动机间的性能。
测量条件：液压油温度为45～55℃。挖掘机停放在平整、水平而坚实的地面。发动机高速空转。
测量准备：清空挖斗，小臂液压缸完全收缩（最大工作半径），或小臂液压缸完全伸出（最小工作半径）。旋转速度测量位置如图7-24所示。旋转速度见表7-5。

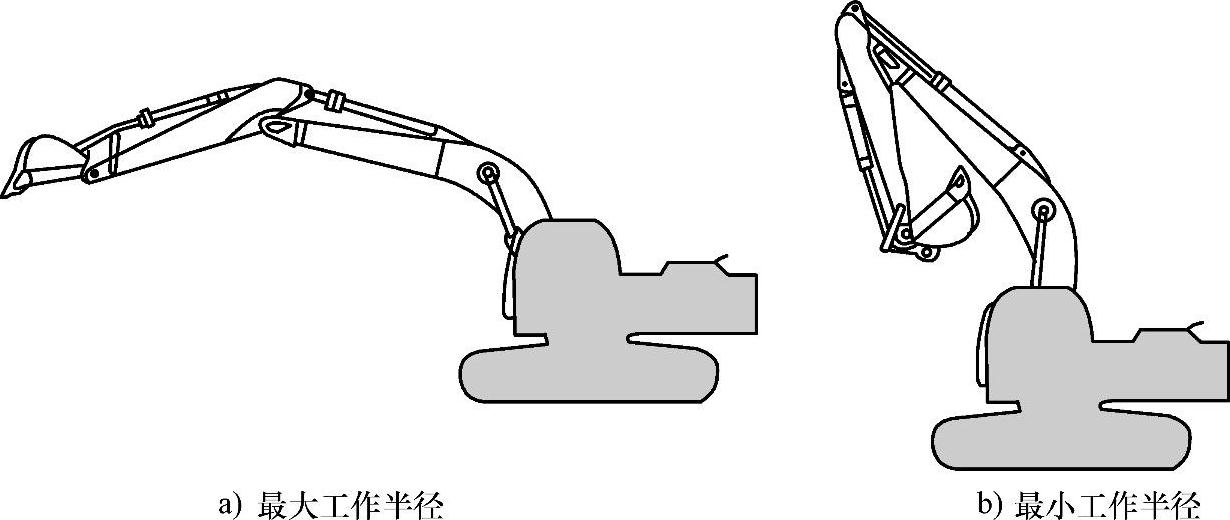

图7-24 旋转速度测量位置

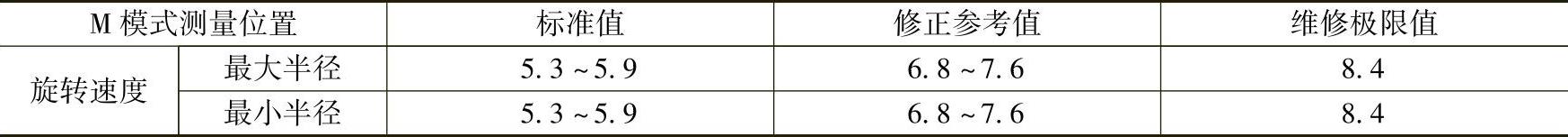

表7-5 旋转速度（单位：s/r）
测量时，将旋转控制杆拉到底（满行程）并旋转机器，测量旋转两圈所需要的时间（不含第一圈旋转），并计算旋转一圈所需要的时间。
2.旋转制动性能
测量条件：液压油温度为45～55℃。测量时挖掘机应停放在平整、水平且坚实的地面。发动机转速应高速空转。
测量准备：①在挖斗清空、小臂液压缸最大限度收缩并且挖斗用于挖掘的情况下，使挖斗的底部与斗齿尖保持在同一水平面上，并与地面保持1.5m的高度；②在上部车体边及履带架边的旋转轴承的外圆周上打上标记，在标记延长线的前端及后端立两根标记杆。
测量：
1）当以正常旋转速度操作时，在标记杆位置将控制杆打到空挡位，此时机器则停止旋转。
2）当上部旋转体停止后，运用旋转齿圈上所作的标记与旋转齿圈上圆周长度（m）的偏移量（m），通过下列公式计算出旋转偏移角（°）
旋转制动性能测量位置和旋转齿圈上的测量位置如图7-25所示。旋转制动性能数值见表7-6。

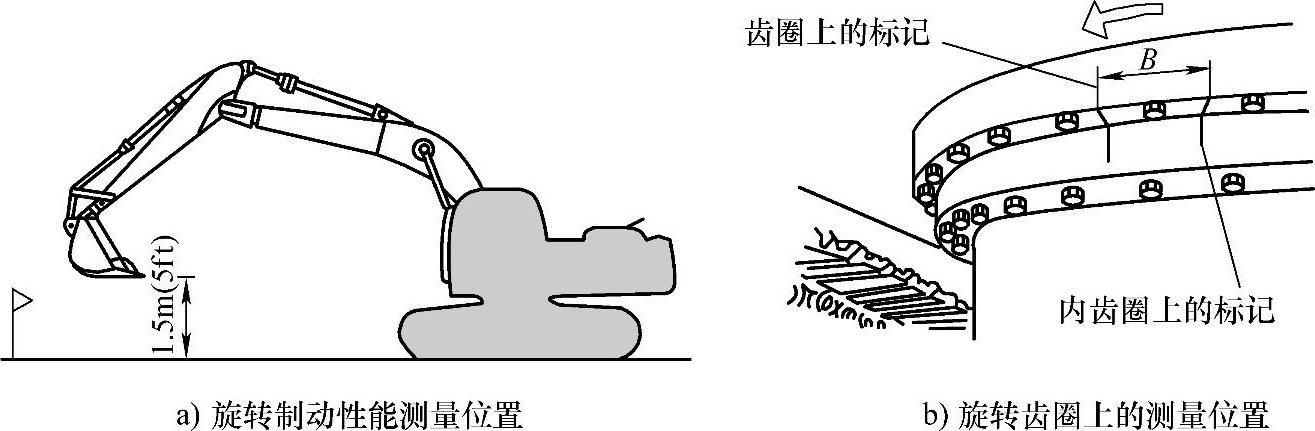

图7-25 测量位置

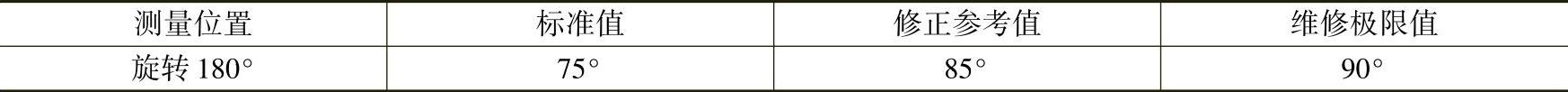

表7-6 旋转制动性能(www.daowen.com)
3.旋转停机制动性能
测量目的：测定安装于旋转马达内部的旋转停机制动性能。
测量条件：测量时挖掘机应停放在1/5（约12°）坡度的斜坡上。在1.5m的高度将机器与斜坡成直角停放，挖斗的底部与斗齿端部保持水平，清空挖斗，小臂液压缸最大限度回收并且挖斗准备挖掘。
测量准备：将测角顺放于履带板上，并保证角度在12°以上。如图7-26所示，在外齿圈及内齿圈边打上记号。
测量：发动机停机后5min，测量所作记号的移动距离。旋转停机制动性能应符合表7-7所示的数值。

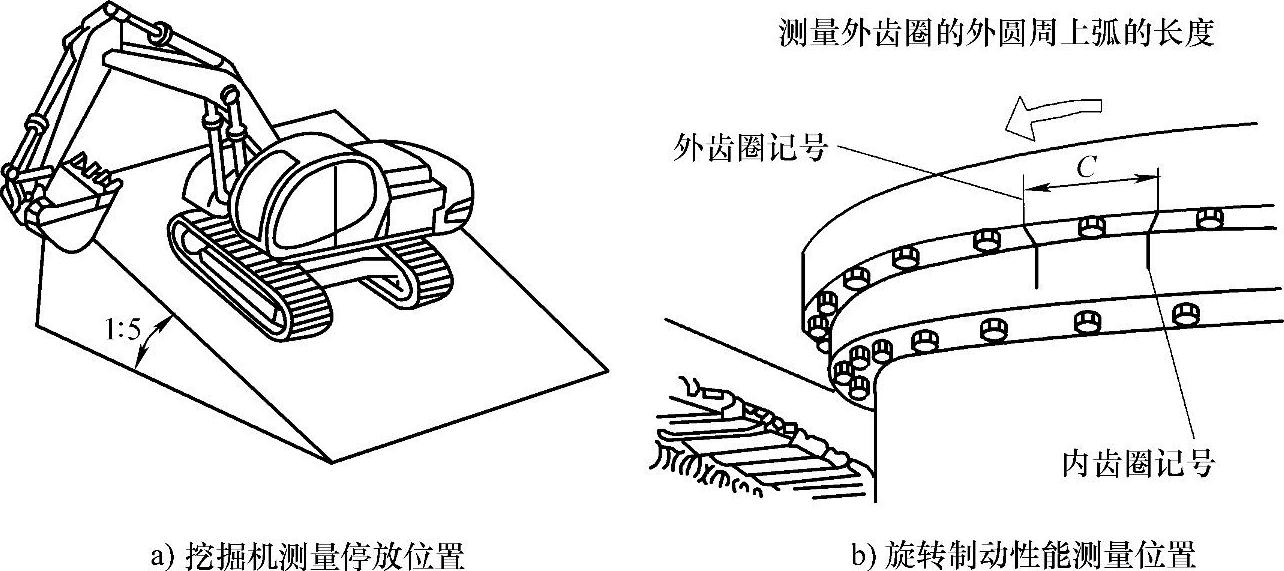

图7-26 旋转停机制动性能测量位置

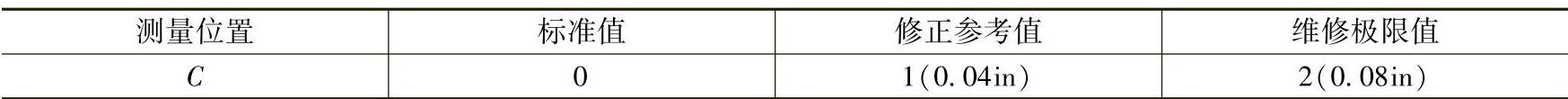

表7-7 旋转停机制动性能（单位：mm/5min）
4.旋转马达耗油率
测量目的：测量旋转马达的耗油率并测定其性能。
测量条件：液压油温度为45～55℃。发动机转速应在高速空转。
测量准备：①发动机停机；②释放液压系统内部的压力；③解除旋转马达输油软管回流入液压油箱一端的连接，并将油输入容器中；④在油箱连接处放一块塞子。
测量：在旋转制动销位置。
1）起动发动机，并将挖斗的侧面靠在左或右履带板的内侧。
2）使旋转马达在旋转状态下满行程动作。
3）如图7-27所示，放置一容器盛接旋转马达30s全速旋转所排出的油。排油量应符合表7-8所示的耗油率。

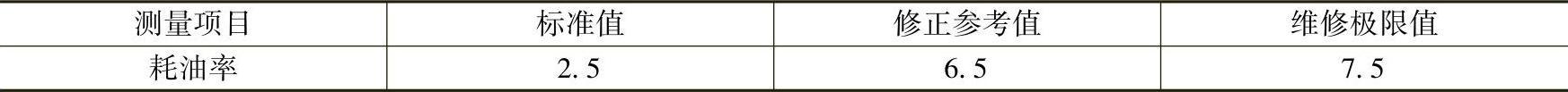

表7-8 旋转马达耗油率（单位：L/30s）
